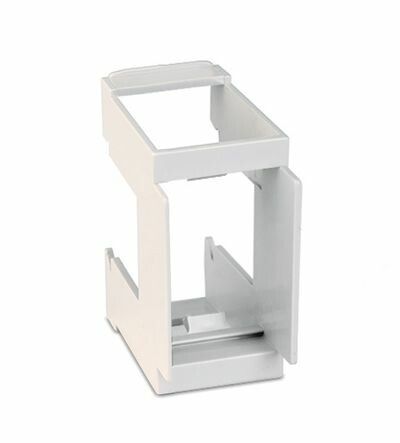

Суппорт Viva на DIN-рейку, 1 мод | 45127 DKC ДКС

Суппорт для DIN-рейки, 1 модуль от DKC (ДКС), артикул 45127, предназначен для фиксации модульных устройств серии Viva на стандартной DIN-рейке 35 мм. Простой и надёжный крепёж, который обеспечивает устойчивую установку без дополнительных инструментов.

Назначение и область применения

Суппорт для DIN-рейки, 1 модуль используется для монтажа одномодульных электронных устройств - например, реле, таймеров, интерфейсных модулей или малогабаритных автоматических выключателей из серии Viva. Подходит для сборки распределительных щитов в промышленном оборудовании, системах автоматизации и управления. Устанавливается как на DIN-рейке, так и на монтажной плате, что повышает гибкость компоновки.

Технические характеристики

• Тип изделия: суппорт для фиксации модулей
• Совместимость с DIN-рейкой: 35 мм (стандарт EN 60715)
• Количество модулей: 1 (поддерживает устройства шириной 17,5 мм)
• Способ монтажа: защелкивание на рейке - без винтов и инструментов
• Способ монтажа модульных вставок: через переднюю сторону - доступ к клеммам сохранён после установки
• Материал: термопласт - устойчив к перегреву и механическим нагрузкам
• Ориентация монтажа: горизонтальная - только для установки на вертикальной DIN-рейке
• Цвет: серый - соответствует цветовой гамме изделий серии Viva
• Содержание галогенов: отсутствует - экологически безопасный материал

Совместимость и монтаж

Суппорт совместим со всеми модулями серии Viva и другими устройствами, имеющими стандартную ширину 1 модуль (17,5 мм). Монтаж выполняется путём защелкивания на DIN-рейке - достаточно плотно прижать корпус до характерного щелчка. Для демонтажа потяните за рычаг снизу. Крепление модульного устройства происходит спереди - после установки суппорта на рейку можно легко вставить и закрепить сам модуль, не снимая его.

Безопасность и стандарты

Материал суппорта не содержит галогенов, что снижает риск образования токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для электрооборудования в условиях промышленной эксплуатации. Конструкция не создаёт острых кромок и исключает случайные контакты с токоведущими частями при правильной установке.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке шкафов
• Фиксация модуля с передней стороны позволяет обслуживать клеммы без демонтажа суппорта
• Стабильная посадка на рейке - не болтается даже при вибрациях оборудования
• Термопластовый корпус выдерживает температурные колебания в пределах рабочего диапазона устройств Viva
• Экологичный состав материала - соответствует современным нормам RoHS

Ограничения применения

• Не предназначена для вертикальной ориентации - нельзя использовать на горизонтальных рейках
• Подходит только для одномерульных устройств - не поддерживает двух- или трёхмодульные элементы
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или высоких температур выше +85 C
• Не является защитным кожухом - не обеспечивает IP-защиту от пыли и влаги

Примеры использования

• Установка реле времени RVT-11 в щите управления насосной станцией
• Фиксация входного модуля DI-1M в контроллере PLC системы конвейера
• Монтаж сигнализатора уровня SL-01 в распределительном шкафу пищевого производства
• Замена старых металлических креплений на пластиковые в новых проектах с использованием серии Viva

Практические советы

• Перед установкой проверьте, чтобы DIN-рейка была правильно закреплена и не имела деформаций - иначе суппорт может не защелкнуться
• При групповой установке нескольких суппортов соблюдайте равномерный шаг между ними - это удобнее для прокладки проводов
• Не используйте силу при защелкивании - если деталь не встаёт, проверьте соответствие размеров рейки и модуля
• Артикул 45127 - единственный вариант суппорта для одного модуля в серии Viva; аналоги других брендов могут иметь отличную форму крепления
• Храните запасные суппорты в сухом месте - хотя материал герметичен, длительное воздействие влаги может ослабить защёлки
