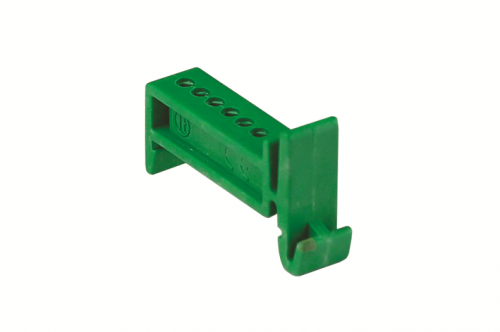

Суппорт для клеммной колодки Quadro на DIN-рейку DKC (ДКС) 159SM

Суппорт для клеммной колодки на DIN рейку DKC - это универсальный держатель, предназначенный для фиксации клеммных колодок серии Quadro на стандартную DIN-рейку. Благодаря прочному материалу и простой конструкции, он обеспечивает надежное крепление и ускоряет замену оборудования в распределительных щитах.

Назначение и область применения

Суппорт для клеммной колодки на DIN рейку DKC используется для установки клеммных колодок с двумя, тремя или пятью отверстиями на DIN-рейку шириной 35 мм. Он применяется в электрощитах промышленного, коммерческого и жилого назначения, где требуется быстрая замена или модульная сборка соединений. Подходит для систем автоматизации, управления оборудованием, распределения питания и сигнализации.

Технические характеристики

• Тип изделия: держатель
• Материал: полиамид - высокопрочная термостойкая пластмасса, устойчивая к механическим нагрузкам и химическим воздействиям
• Фиксация: защелкивающийся механизм на DIN-рейку типа TS35/7,5 и TS35/15
• Поддерживаемые типы клеммных колодок: с 2, 3 или 5 отверстиями
• Совместим с сериями клеммных колодок Quadro

Совместимость и монтаж

Суппорт для клеммной колодки на DIN рейку DKC совместим только с клеммными колодками, имеющими два, три или пять крепежных отверстий. Установка происходит путём защёлкивания на DIN-рейку - никаких инструментов не требуется. Для демонтажа достаточно слегка отжать фиксатор и вытащить устройство. Монтаж возможен как на вертикальной, так и на горизонтальной рейке. Обязательно проверьте соответствие габаритов клеммной колодки перед установкой - не все модели подходят.

Преимущества

• Ускоряет замену клеммных колодок без перепайки проводов
• Обеспечивает плотный контакт с рейкой, исключает люфт и вибрацию
• Не требует дополнительных креплений - полностью автономная система
• Изготовлен из самозагасающего полиамида, соответствует требованиям UL94 V-0

Ограничения применения

• Не подходит для клеммных колодок с другим числом отверстий (например, 1, 4 или 6)
• Не рассчитан на использование вне помещений без дополнительной защиты
• Не следует применять в средах с постоянным контактом с маслами, растворителями или агрессивными химикатами
• Работает только с DIN-рейками стандарта EN 60715 (35 мм)

Примеры использования

• Установка в промышленных шкафах управления станков
• Распределение сигналов в системах автоматизации конвейеров
• Монтаж в этажных щитах многоквартирных домов для группового учета электроэнергии
• Замена повреждённых клеммных колодок в центрах управления зданием

Практические советы

• Перед установкой убедитесь, что клеммная колодка имеет именно 2, 3 или 5 отверстий - другие варианты не будут фиксироваться
• При использовании в условиях повышенной вибрации рекомендуется дополнительно закрепить провода хомутиками, чтобы не нагружать клеммы
• Суппорт для клеммной колодки на DIN рейку DKC можно использовать в составе комплекта Quadro - это гарантирует совместимость всех элементов системы
• Артикул 159sm указывает на оригинальную продукцию бренда DKC; аналоги могут иметь отличную посадку и срок службы
