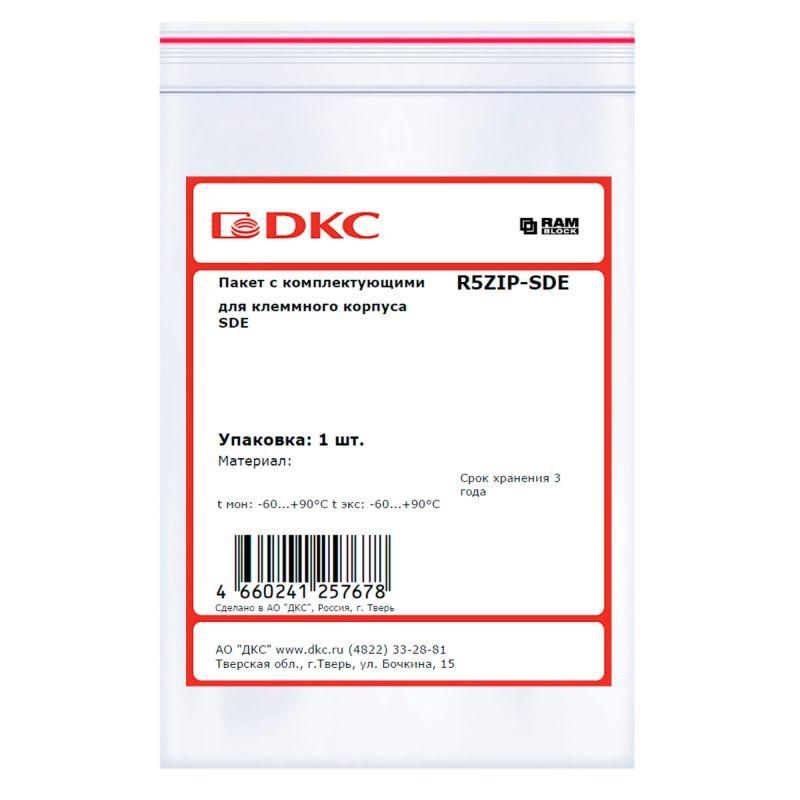

Пакет с комплектующими для клеммного корпуса SDE | R5ZIP-SDE DKC ДКС

Комплект комплектующих для клеммного корпуса SDE, SDE DKC (арт. r5zip-sde) от бренда DKC предназначен для сборки и герметизации клеммных корпусов серии RAM block. Набор включает все необходимые крепёжные элементы и уплотнители, обеспечивающие надёжную установку и защиту от внешних воздействий.

Назначение и область применения

Комплект комплектующих для клеммного корпуса SDE, SDE DKC используется исключительно для сборки корпусов серии SDE и SDE DKC. Он позволяет зафиксировать крышку, обеспечить герметичность, смонтировать внутренние компоненты и выполнить заземление. Подходит для промышленной автоматизации: распределительных щитов, станций управления, систем контроля на объектах с повышенными требованиями к защите - например, на заводах, в транспорте, энергообъектах и на открытых площадках.

Технические характеристики

• Втулка крышки, пластик - 6 шт.: уплотнитель для герметизации соединения крышки с корпусом
• Гайка закладная М5, оцинкованная сталь - 6 шт.: фиксируют внутренние элементы внутри корпуса
• Винт крышки М5, оцинкованная сталь - 6 шт.: крепят крышку к корпусу
• Винт М5×12, оцинкованная сталь - 6 шт.: используются для монтажа плат или модулей внутри корпуса
• Пластиковая заглушка Ø8 мм - 5 шт.: перекрывают неиспользуемые проходы для проводов, сохраняя степень защиты IP66
• Гайка с фланцем М6, оцинкованная сталь - 2 шт.: обеспечивают прочное крепление к стене или панели
• Шайба плоская М6, оцинкованная сталь - 2 шт.: равномерно распределяют нагрузку при затяжке
• Шайба гровер М6, оцинкованная сталь - 2 шт.: предотвращают самопроизвольное ослабление креплений при вибрациях
• Значок-наклейка заземления - 2 шт.: визуальное указание точки заземления согласно нормам безопасности

Степень защиты: IP66 - полная защита от пыли и мощных струй воды. Устойчивость к вибрациям соответствует классу М39, сейсмостойкость - до 9 баллов по шкале MSK-64. Сертифицировано по ГОСТ IEC 61439 и ГОСТ IEC 62480, имеет лицензию Ростехнадзора, свидетельства РМРС и РКО.

Совместимость и монтаж

Комплект комплектующих для клеммного корпуса SDE, SDE DKC совместим только с корпусами серии SDE и SDE DKC (бренд DKC). Не применяется с другими типами корпусов, даже аналогичного размера. Все элементы рассчитаны на точную посадку: диаметр отверстий, шаг резьбы и глубина посадочных мест должны точно соответствовать спецификации корпуса. Для монтажа используйте отвёртки с подходящими насадками - избегайте перегрузки винтов, чтобы не повредить резьбу в пластике.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ IEC 61439 (для распределительных устройств) и ГОСТ IEC 62480 (для электрооборудования в условиях вибрации и ударов). Продукт имеет официальную лицензию Ростехнадзора и свидетельства РМРС и РКО, что подтверждает соответствие нормам безопасности для промышленного оборудования в РФ. Наклейки заземления соответствуют требованиям ГОСТ Р 50571.16.

Преимущества

• Высокая коррозионная стойкость благодаря оцинкованной стали - долгий срок службы в агрессивных средах
• Полная герметизация за счёт пластиковых втулок и заглушек - сохраняет IP66 даже после многократного открывания крышки
• Вибро- и сейсмостойкость - надёжная работа в условиях движения, тряски, землетрясений
• Целостный набор - всё необходимое в одной упаковке, снижает риск потери деталей и ошибок при сборке

Ограничения применения

Не предназначены для использования вне корпусов SDE / SDE DKC. Не рекомендованы для монтажа в взрывоопасных зонах (Zone 0–2) - отсутствует взрывозащита. Температурный режим ограничен рабочим диапазоном самого корпуса (обычно -25C…+60C). Не следует использовать в контакте с растворителями, маслами или химически активными жидкостями - они могут разрушить пластиковые элементы.

Примеры использования

• Сборка корпуса для управления частотным преобразователем на конвейере
• Монтаж распределительного щита на тепловой электростанции
• Фиксация контроллеров PLC в цехах с постоянной вибрацией оборудования
• Установка клеммника на открытом участке железнодорожной станции

Практические советы

• Перед сборкой проверьте целостность всех элементов - особенно пластиковые втулки и заглушки, они легко ломаются при механическом воздействии
• Используйте шайбы гровер обязательно там, где есть вибрация - это предотвратит ослабление креплений
• При использовании винтов М5 не затягивайте слишком сильно - пластиковые части корпуса могут деформироваться
• Заглушки Ø8 мм заменяйте только оригинальными - другие размеры нарушают степень защиты IP66
• Храните комплект в сухом месте - хотя материалы устойчивы к влаге, длительное воздействие может вызвать окисление оцинковки
