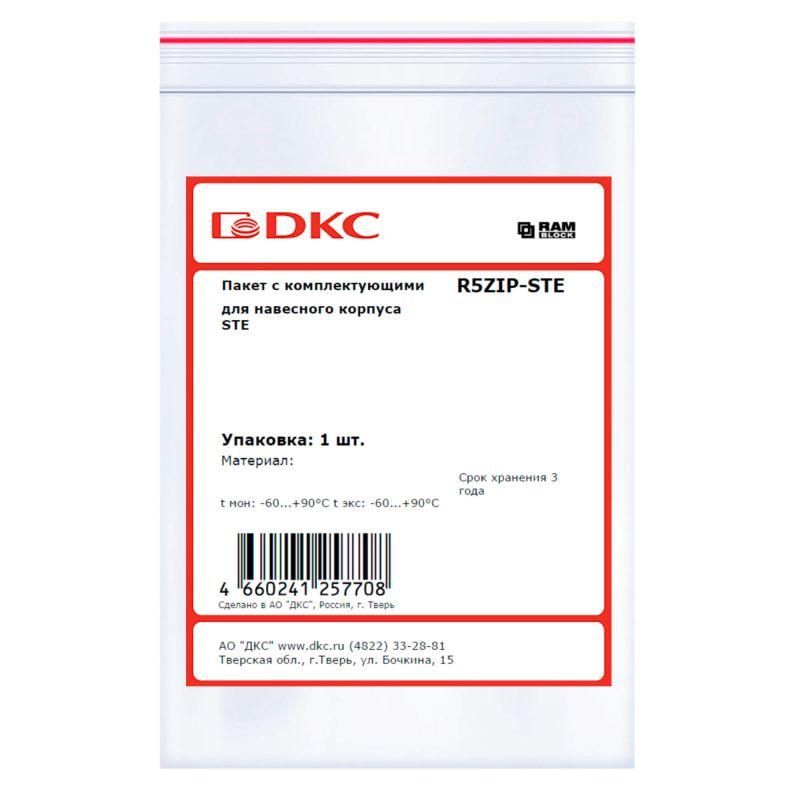

Пакет с комплектующими для навесного корпуса STE | R5ZIP-STE DKC ДКС

Комплект комплектующих для навесного корпуса STE DKC - набор деталей для быстрой и надёжной сборки корпусов серии DKC от бренда DKC. Артикул r5zip-ste обеспечивает полную совместимость с навесными корпусами STE DKC, гарантируя герметичность, механическую прочность и безопасное заземление.

Назначение и область применения

Комплект комплектующих для навесного корпуса STE DKC предназначен для сборки и монтажа навесных электрощитов и распределительных устройств. Подходит для установки в промышленных условиях - на заводах, в цехах, на транспорте, в системах автоматизации. Используется там, где требуется защита оборудования от пыли, влаги, вибраций и механических воздействий.

Технические характеристики

• Металлический ключ с двойной бородкой 3 мм - 1 шт. (для затяжки креплений корпуса)
• Винты М6×25 с квадратным подголовком, оцинкованная сталь - 3 шт.
• Гайки с фланцем М6, оцинкованная сталь - 6 шт. (обеспечивают равномерное распределение нагрузки)
• Шайбы плоские М6, оцинкованная сталь - 6 шт.
• Шайбы плоские М8, оцинкованная сталь - 3 шт.
• Шайбы гровер М6, оцинкованная сталь - 4 шт. (предотвращают самопроизвольное ослабление креплений)
• Шайбы стопорные М8, оцинкованная сталь - 2 шт.
• Пластиковые заглушки Ø8 мм - 5 шт. (закрывают технологические отверстия)
• Значки-наклейки заземления - 3 шт. (визуальное указание точки заземления)
• Кабели заземления 6 мм2, длиной 200 мм - 3 шт.
• Кабель заземления 6 мм2, длиной 400 мм - 1 шт.

Защита корпуса после сборки соответствует IP66 - полная защита от пыли и мощных струй воды. Корпус выдерживает сейсмическую нагрузку до 9 баллов и вибрацию по классу М39.

Совместимость и монтаж

Комплект комплектующих для навесного корпуса STE DKC совместим исключительно с корпусами серии DKC от бренда DKC. Все элементы рассчитаны под стандартные отверстия и крепёжные места этих корпусов. Для монтажа используйте входящий в комплект ключ 3 мм - он позволяет точно затянуть винты без повреждения головок. Кабели заземления подключаются к точкам, обозначенным наклейками. Убедитесь, что поверхность контакта очищена от краски и оксидов перед соединением.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ IEC 61439 (для распределительных устройств) и ГОСТ IEC 62295 (для электрооборудования в условиях повышенной вибрации). Сертификация подтверждает соответствие нормам безопасности для промышленного использования. Наличие оцинкованной стали и IP66 обеспечивает долговременную устойчивость к коррозии даже в агрессивных средах.

Преимущества

• Полный комплект для одной сборки - не нужно докупать крепёж отдельно.
• Оцинкованная сталь всех элементов предотвращает ржавчину в сыром воздухе.
• Шайбы гровер и стопорные обеспечивают надёжность креплений при вибрациях.
• Встроенные кабели заземления ускоряют монтаж и снижают риск ошибок при подключении.
• Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмической деятельностью.

Ограничения применения

Комплект комплектующих для навесного корпуса STE DKC нельзя использовать для других моделей корпусов - размеры креплений и расположение отверстий отличаются. Не применяйте в средах с постоянным погружением в жидкости - IP66 не предусматривает длительного контакта с водой. Кабели заземления имеют жесткую фиксацию; удлинить их невозможно без нарушения целостности изоляции.

Примеры использования

• Электрощит управления насосной станцией в водопроводном узле.
• Распределительный щит на конвейере пищевого производства.
• Щит автоматики вагона метро или железнодорожного состава.
• Контрольный шкаф на нефтегазовом объекте с высокой запылённостью.

Практические советы

• Перед сборкой проверьте наличие всех элементов - особенно кабели заземления и заглушки.
• Используйте только ключ из комплекта: другие инструменты могут повредить бородки винтов.
• Не перетягивайте винты - оцинкованная сталь мягче, чем нержавейка, и легко деформируется.
• При замене заглушек выбирайте аналоги с тем же диаметром (Ø8 мм) - иначе нарушится степень защиты IP66.
• При монтаже на вертикальную стену начинайте с нижних креплений - так легче выровнять корпус.
