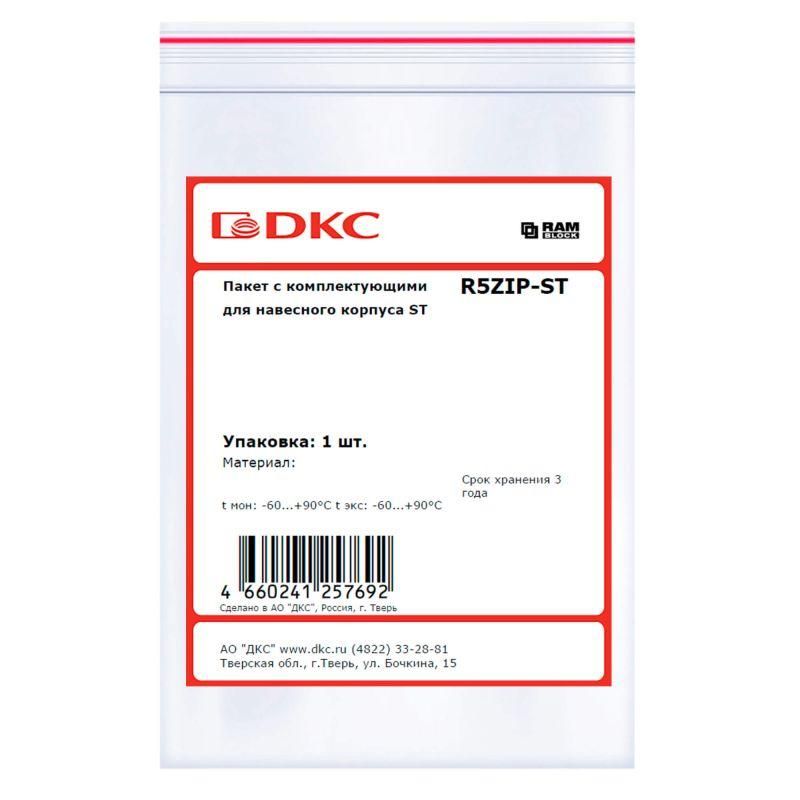

Пакет с комплектующими для навесного корпуса ST | R5ZIP-ST DKC ДКС

Комплект комплектующих для навесного корпуса ST, DKC (арт. r5zip-st) предназначен для быстрой и надёжной сборки навесных электрошкафов серий ST и DKC. Включает все необходимые крепёжные элементы и аксессуары, чтобы смонтировать корпус без доп purchases.

Назначение и область применения

Комплект комплектующих для навесного корпуса ST, DKC используется исключительно для сборки навесных корпусов серии ST и DKC. Подходит для установки на стену в помещениях с умеренной влажностью - например, в цехах, распределительных щитах, автоматизированных системах управления. Не применяется для внутренней сборки оборудования внутри корпуса или для монтажа в условиях повышенной запылённости без дополнительной защиты.

Технические характеристики

• Металлический ключ с двойной бородкой 3 мм - 1 шт. (для затяжки креплений корпуса)
• Винты М6×25 с квадратным подголовком, оцинкованная сталь - 3 шт. (крепят заднюю планку корпуса к стене)
• Гайки с фланцем М6, оцинкованная сталь - 6 шт. (обеспечивают равномерную нагрузку и предотвращают проваливание)
• Шайбы плоские М6, оцинкованная сталь - 6 шт. (распределяют усилие при закручивании)
• Шайбы плоские М8, оцинкованная сталь - 3 шт. (для крупных точек крепления, например, направляющих)
• Шайбы гровер М6, оцинкованная сталь - 4 шт. (предотвращают самопроизвольное ослабление соединений)
• Шайбы стопорные М8, оцинкованная сталь - 2 шт. (фиксация в местах с высокими вибрациями)
• Пластиковые заглушки Ø8 мм - 5 шт. (закрывают отверстия для кабельных вводов)
• Значки-наклейки заземления - 3 шт. (обозначают точки подключения PE-проводника)

Совместимость и монтаж

Комплект совместим только с корпусами серии ST и DKC. Ключ с бородкой 3 мм рассчитан на специальные болтовые головки этих моделей - другие ключи не подходят. Для монтажа используйте только указанные в комплекте винты и гайки: замена на аналогичные по размеру, но другого типа (например, с круглым подголовком) может повредить посадочные места корпуса. Установите заглушки после прокладки кабелей, перед окончательной герметизацией. Наклейки заземления должны располагаться рядом с точками подключения медного провода к корпусу.

Безопасность и стандарты

Все элементы выполнены из оцинкованной стали, что соответствует требованиям к антикоррозийной защите в условиях нормальной эксплуатации. Соответствие стандартам IEC 60947-5-1 и ГОСТ Р 51321.1 обеспечивается конструкцией самого корпуса; данный комплект является составной частью системы, которая прошла испытания на механическую прочность и долговечность.

Преимущества

• Полный набор крепёжа - не требуется докупать детали, снижается риск ошибки при сборке
• Учёт всех типов нагрузок: вибрационные, ударные, постоянные - благодаря сочетанию гроверов, стопорных и фланцевых гаек
• Цинковое покрытие увеличивает срок службы в средних условиях эксплуатации
• Пластиковые заглушки обеспечивают безопасность при обслуживании - предотвращают случайный доступ к токоведущим частям через отверстия

Ограничения применения

• Не для корпусов других серий - даже если размеры совпадают, форма креплений отличается
• Не предназначено для внешнего монтажа на улице - без дополнительной IP-защиты корпуса
• Пластиковые заглушки не выдерживают температур выше +80 C - не используются вблизи нагреваемых элементов
• Ключ не универсальный - нельзя использовать для других типов креплений, кроме тех, что предусмотрены в ST/DKC

Примеры использования

• Сборка распределительного щита на заводе - монтаж корпуса ST на стену с последующей установкой автоматических выключателей
• Подключение контроллеров PLC в цеховой сети - использование комплекта для фиксации корпуса DKC возле станка
• Обслуживание систем автономного освещения - установка корпуса в помещении с периодической влажностью (например, мойка)

Практические советы

• Перед первым использованием проверьте наличие всех элементов - особенно ключ и наклейки, они часто теряются при хранении
• Используйте гайки с фланцем там, где корпус опирается на поверхность - это минимизирует деформацию материала
• Стопорные шайбы М8 рекомендованы только для вертикальных креплений, где возможна вибрация от оборудования
• Не перетягивайте винты - максимальный момент для М6 составляет ~1,5 Нм, иначе можно сломать резьбу в корпусе
• Запасные заглушки лучше сохранить - при будущем переоборудовании потребуется закрывать новые отверстия
