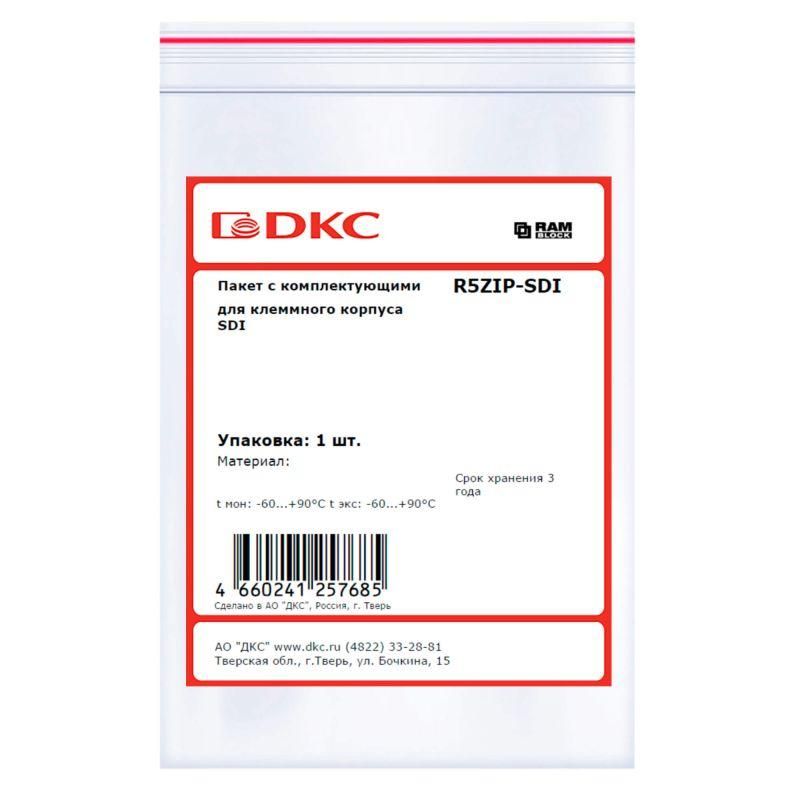

Пакет с комплектующими для клеммного корпуса SDI | R5ZIP-SDI DKC ДКС

Комплект комплектующих для клеммного корпуса SDI, DKC - набор деталей для сборки и герметизации клеммных корпусов серии RAM block от производителя DKC. Артикул r5zip-sdi обеспечивает надёжную фиксацию крышек, заземление и защиту внутренних элементов от внешней среды.

Назначение и область применения

Комплект комплектующих для клеммного корпуса SDI, DKC предназначен для сборки и уплотнения клеммных корпусов типа SDI, используемых в распределительных щитах, автоматических системах управления и промышленном оборудовании. Подходит для установки в условиях повышенной влажности, запылённости и вибраций - например, на заводах, в транспорте, на объектах энергетики и водоснабжения.

Технические характеристики

• Втулка крышки, пластик - 6 шт. - обеспечивают плотное прилегание крышки к корпусу
• Гайка закладная М5, нержавеющая сталь - 6 шт. - фиксируют крышку без необходимости доступа с обратной стороны
• Винт крышки М5, нержавеющая сталь - 6 шт. - совместимы с закладными гайками для быстрой сборки
• Винт М5×12, оцинкованная сталь - 6 шт. - используются для крепления внутри корпуса
• Пластиковая заглушка Ø8 мм - 4 шт. - перекрывают неиспользуемые отверстия для сохранения степени защиты IP66
• Гайка с фланцем М6, нержавеющая сталь - 2 шт. - обеспечивают прочное крепление с распределением нагрузки
• Шайба плоская М6, нержавеющая сталь - 2 шт. - равномерно распределяют усилие затяжки
• Шайба гровер М6, нержавеющая сталь - 2 шт. - предотвращают самопроизвольное ослабление креплений
• Значок-наклейка заземления - 2 шт. - визуально указывают место подключения контура заземления

Степень защиты: IP66 - полная защита от пыли и мощных струй воды. Устойчивость к вибрациям соответствует классу М39, сейсмостойкость - до 9 баллов по шкале MSK-64.

Совместимость и монтаж

Комплект комплектующих для клеммного корпуса SDI, DKC совместим исключительно с корпусами серии SDI производства DKC. Все элементы рассчитаны на точные геометрические параметры этих корпусов - использование с другими моделями может нарушить степень защиты или механическую целостность. Для монтажа требуется стандартный набор инструментов: крестовая отвёртка, ключ на 10 мм для гаек М6. Наклейки заземления клеятся на подготовленную поверхность перед окончательной сборкой.

Безопасность и стандарты

• Соответствует ГОСТ IEC 61439 - требования к распределительным устройствам низкого напряжения
• Соответствует ГОСТ IEC 62246 - нормы для электрооборудования в промышленных условиях
• Имеет сертификаты РМРС, РКО, Ростехнадзор - допущено к применению в России на объектах критической инфраструктуры

Преимущества

• Высокая коррозионная стойкость - все металлические элементы из нержавеющей стали или оцинкованной стали, что продлевает срок службы в агрессивных средах
• Сейсмостойкость 9 баллов - позволяет использовать в регионах с высокой сейсмичностью без риска разрушения креплений
• Защита IP66 - гарантирует работу даже при прямом воздействии струй воды и в пыльных помещениях
• Универсальный состав комплекта - всё необходимое для сборки одного корпуса в одном пакете, снижает риск потери деталей

Ограничения применения

• Не предназначены для замены оригинальных комплектующих других серий корпусов - несовместимы с SDI от других производителей
• Пластиковые втулки и заглушки не выдерживают температур выше +80 C - не применяйте в местах с локальным нагревом
• Оцинкованные винты не рекомендуются для постоянного контакта с химически активными жидкостями - возможна коррозия

Примеры использования

• Сборка клеммных корпусов в щитах управления насосных станций
• Фиксация крышек в распределительных устройствах на железнодорожных станциях
• Монтаж в промышленных контроллерах на пищевых предприятиях с частой мойкой оборудования
• Установка в сейсмически активных районах - например, на Камчатке или в Сахалинской области

Практические советы

• Перед сборкой проверьте наличие всех элементов - особенно гайки с фланцем и шайбы гровер, они часто теряются при транспортировке
• При использовании винтов М5 с закладными гайками не переусердствуйте с моментом затяжки - достаточно 1–1,5 Нм
• Пластиковые заглушки легко вставляются вручную; если возникает трудность - слегка смочите их мыльным раствором
• Наклейки заземления лучше наносить после окончательной сборки, чтобы не повредить при монтаже крышки
• Храните комплект в сухом месте - хотя материалы устойчивы к влаге, длительное намокание может повлиять на адгезию наклеек
