Зажим кабельный IEK для С-профиля 12-18 мм, 254 мм² IEK (ИЭК) YCC10-30-12-018

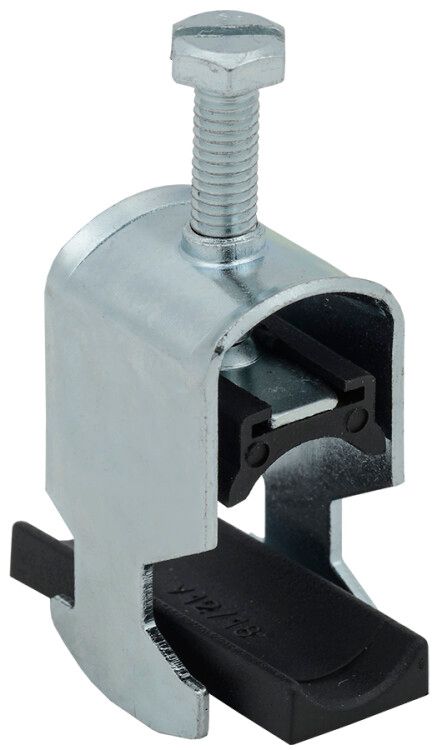

Зажим кабельный для С-профиля диаметр кабеля 12–18 мм от IEK (артикул ycc10-30-12-018) - это надёжное решение для фиксации кабелей на монтажных рейках с C-образным сечением, снижающее механическую нагрузку на соединения и обеспечивающее порядок в электрощитах.

Назначение и область применения

Зажим кабельный для С-профиля диаметр кабеля 12–18 мм используется для крепления кабелей и проводов к металлическим рейкам типа С-профиль, которые применяются в электрощитах, распределительных устройствах и кабельных лотках. Он предотвращает перегрузку контактных соединений за счёт передачи веса проводов на жёсткую монтажную конструкцию. Подходит для установки в щитах автоматики, управления, силовой распределительной сети, а также в промышленном оборудовании с высокой плотностью кабельных трасс.

Технические характеристики

• Диапазон диаметра кабеля: 12–18 мм (соответствует сечению до 254 кв. мм)
• Материал корпуса: оцинкованная сталь - устойчив к коррозии
• Держатель: самозагасающий пластик (не поддерживающий горение)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип кабеля: круглое сечение - совместим с одножильными и многожильными проводами
• Количество контактов: не предусмотрен - зажим не является коммутирующим элементом

Совместимость и монтаж

Зажим ycc10-30-12-018 рассчитан исключительно на крепление к С-профилю с шириной и толщиной 12–18 мм. Установка происходит путём вставки зажима в паз профиля до характерного щелчка - фиксация осуществляется за счёт гибкой защёлки. Монтаж не требует инструментов. Для правильной работы важно, чтобы профиль имел точные геометрические параметры - отклонения более +-0,5 мм могут нарушить фиксацию. Не совместим с U-профилем, DIN-рейкой или другими типами направляющих.

Безопасность и стандарты

Пластиковый держатель выполнен из материала, не поддерживающего горение, что соответствует требованиям безопасности для электроустановок. Применение оцинкованной стали обеспечивает долговечность в условиях повышенной влажности. Сертификаты соответствия ГОСТ и ТР ЕАЭС имеются у производителя IEK, однако конкретный номер сертификата не указан в данных - рекомендуется проверять документацию на сайте производителя.

Преимущества

• Уменьшает риск повреждения кабелей и разъёмов за счёт снятия нагрузки с соединений
• Обеспечивает чёткую организацию кабельных трасс - удобство обслуживания и диагностики
• Не требует сверления или крепления болтами - быстрый монтаж
• Стальной корпус выдерживает механические воздействия и вибрации
• Пластиковая вставка предотвращает искрообразование и перегрев

Ограничения применения

• Не предназначена для крепления кабелей с диаметром менее 12 мм или более 18 мм - возможен проскальзывание или деформация
• Не подходит для кабелей с жёсткой бронированной оболочкой - может не зафиксироваться
• Не использовать в средах с постоянным воздействием открытого пламени или температур выше +70 C
• Не применять как замену клеммам или разъёмам - зажим не проводит ток

Примеры использования

• Фиксация силовых кабелей 2×95 мм2 в распределительном щите АВР
• Удерживание кабелей управления на С-профиле в цеховом контроллере
• Организация кабельных трасс в лотках с монтажной рейкой на заводе
• Крепление кабелей питания кабельных каналов в серверных помещениях

Практические советы

• Перед монтажом проверьте внутренние размеры С-профиля - он должен точно соответствовать заявленному диапазону 12–18 мм
• Не затягивайте кабели слишком сильно - достаточно легкого натяга, чтобы они не болтались
• При использовании нескольких зажимов ycc10-30-12-018 на одной рейке оставляйте минимум 50 мм между ними для доступа к кабелям
• Для кабелей с толстой изоляцией (например, NYM) - убедитесь, что внешний диаметр попадает в диапазон 12–18 мм, а не сечение жил
• При длительной эксплуатации периодически осматривайте держатель на предмет потрескивания - особенно в условиях частых температурных колебаний
