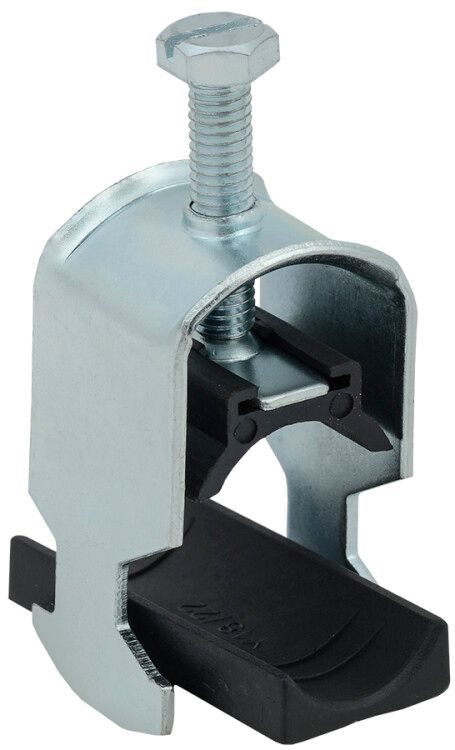

Зажим кабельный для С-профиля диаметр кабеля 18-22мм IEK | YCC10-30-18-022

Зажим кабельный для С-профиля диаметр кабеля 18–22 мм от IEK (артикул ycc10-30-18-022) предназначен для фиксации кабелей на монтажных рейках с C-образным сечением, снижая механическую нагрузку на соединения и повышая надёжность электромонтажа в щитах и кабельных системах.

Назначение и область применения

Зажим используется для упорядоченного крепления кабелей и проводов на С-профильных рейках - типичных элементах электрощитов, шинопроводов и кабеленесущих систем. Он предотвращает перегрузку контактных соединений за счёт передачи веса проводов на жёсткую направляющую, а не на клеммы или разъёмы. Подходит для установки внутри распределительных устройств, на траверсах, в лотках и других местах, где требуется надёжная фиксация кабелей с круглым сечением.

Технические характеристики

• Диапазон диаметра кабеля: 18–22 мм (соответствует максимальному сечению проводника до 380 мм2)
• Материал корпуса: оцинкованная сталь - устойчив к коррозии и механическим воздействиям
• Держатель: из самозагасающего пластика (не поддерживающий горение)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип крепления: совместим с С-профилем шириной и толщиной 18–22 мм
• Количество контактов: не применяется - зажим не является коммутирующим элементом

Совместимость и монтаж

Зажим ycc10-30-18-022 рассчитан исключительно на монтаж на С-профильные рейки с габаритами 18–22 мм по ширине и толщине. Установка выполняется путём вставки зажима в паз профиля до характерного щелчка - фиксация происходит за счёт упругих зацепов. Кабель помещается в пластиковый держатель и затягивается винтом. Не требует инструментов кроме отвертки. Не совместим с D-профилями, U-профилями или плоскими поверхностями.

Безопасность и стандарты

Пластиковая часть изготовлена из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности для электроустановок. Материалы соответствуют нормам для внутреннего использования в помещениях. Сертификаты соответствия ГОСТ и ТР ЕАЭС имеются у производителя IEK, но не указаны явно в спецификациях - рекомендуется проверить документацию на сайте производителя.

Преимущества

• Уменьшает риск повреждения кабелей и разъёмов за счёт равномерного распределения нагрузки
• Обеспечивает чёткую организацию трассировки проводов - удобно при обслуживании и диагностике
• Стальная основа выдерживает значительные механические усилия
• Не поддерживающий горение пластик снижает риск распространения огня
• Долговечность - срок службы 15 лет при правильном монтаже

Ограничения применения

• Не предназначено для крепления кабелей с прямоугольным или плоским сечением - только круглые провода
• Не подходит для внешней установки или в условиях повышенной влажности без дополнительной защиты
• Не является средством электрического соединения - не заменяет клеммы, разъёмы или шины
• Не допускается использование с профилями, отличающимися по размерам от 18–22 мм - возможен слабый захват или деформация

Примеры использования

• Фиксация силовых кабелей 4×95 мм2 в распределительных щитах
• Удержание кабелей питания на кабельных рейках в цехах с оборудованием
• Организация выводов от частотных преобразователей и двигателей на С-профильных рамах
• Крепление кабелей управления в автоматизированных линиях с высокой плотностью проводки

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен попадать в диапазон 18–22 мм; слишком тонкий кабель будет болтаться, слишком толстый - не войдёт
• Не перетягивайте винт держателя - это может повредить изоляцию провода
• Используйте зажимы регулярно через каждые 30–50 см на длинных участках кабельных трасс
• При комплектации щита сочетайте этот зажим с другими элементами системы IEK - они обеспечивают единый стандарт монтажа
• Для кабелей с большим радиусом изгиба убедитесь, что зажим не препятствует свободному проходу
