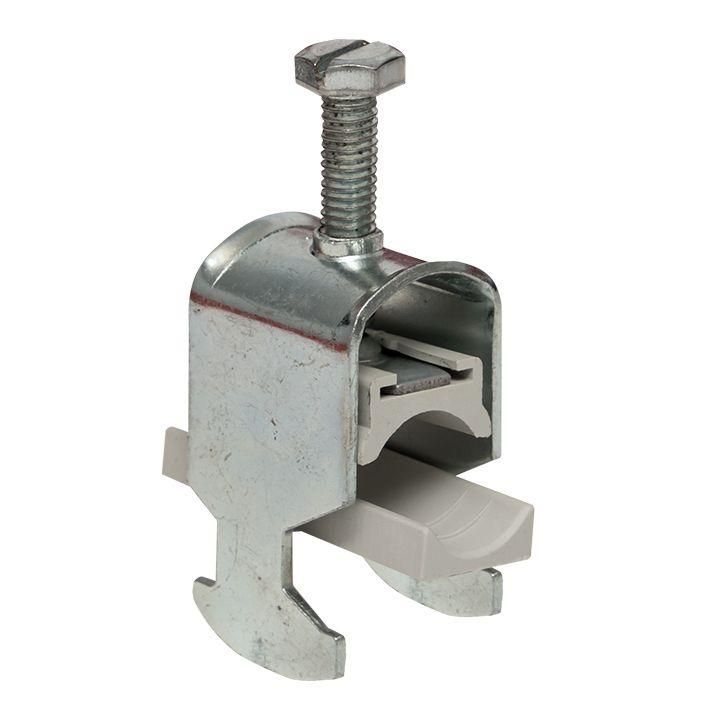

Зажим кабельный для С-профиля диаметр кабеля 22-30 мм EKF | zkcp-22-30

Зажим кабельный для С-профиля диаметр кабеля 22-30 мм от EKF (артикул zkcp-22-30) предназначен для надежного крепления одиночных силовых или управляющих кабелей к С-профилю. Простой монтаж, защита изоляции и долговечность делают его удобным решением для промышленной автоматизации и распределительных систем.

Назначение и область применения

Зажим кабельный для С-профиля диаметр кабеля 22-30 мм используется для фиксации кабелей на направляющих профилях типа С. Подходит как для горизонтальной, так и для вертикальной прокладки. Часто применяется при монтаже электрощитов, на конвейерах, в станках, на производственных линиях и в других местах, где требуется жесткая фиксация кабелей без перегибов и повреждений изоляции. Также подходит для ввода кабелей в электротехнические шкафы через С-профиль.

Технические характеристики

• Тип изделия: зажим для кабеля
• Диапазон зажима: 22–30 мм - подходит для кабелей с внешним диаметром в этом интервале
• Материал: сталь с горячим цинкованием - обеспечивает коррозионную стойкость в агрессивных средах
• Фиксатор: пластиковый вставной элемент - защищает оболочку кабеля от механических повреждений
• Количество кабелей: один - не предназначена для группового крепления
• Наличие винтовых аксессуаров: да - комплектуется болтом и гайкой для крепления к С-профилю
• Гарантийный срок: 36 месяцев
• Содержание галогенов: отсутствует - безопасна при возгорании, соответствует требованиям экологической безопасности

Совместимость и монтаж

Зажим кабельный для С-профиля диаметр кабеля 22-30 мм совместим со всеми типами С-профилей, используемых в кабельных системах. Устанавливается без инструментов: достаточно вставить зажим в паз профиля, закрутить винт до упора. Пластиковая вставка плотно фиксирует кабель, предотвращая проскальзывание. Для правильной работы важно, чтобы диаметр кабеля находился в указанном диапазоне - меньше 22 мм или больше 30 мм может привести к слабому удержанию или деформации.

Безопасность и стандарты

Изделие изготовлено из материалов без галогенов, что снижает выделение токсичных веществ при нагреве или возгорании. Горячее цинкование соответствует ГОСТ 1759.4 и обеспечивает длительную защиту от коррозии. Соответствует требованиям к электромонтажному оборудованию в промышленных условиях.

Преимущества

• Удобство монтажа - не требует сверления или специальных инструментов
• Защита кабеля - пластиковая вставка исключает повреждение изоляции
• Высокая прочность - стальная основа выдерживает нагрузки при вибрациях и механическом воздействии
• Долговечность - цинковое покрытие гарантирует работу в помещениях с повышенной влажностью и на открытых участках
• Совместимость с сериями EKF-Line и PROxima - легко интегрируется в существующие системы крепления

Ограничения применения

• Не подходит для кабелей с диаметром менее 22 мм или более 30 мм - возможен риск соскальзывания или пережима
• Рассчитан на один кабель - нельзя использовать для группы проводов
• Не предназначен для крепления к трубам, уголкам или другим профилям кроме С-образных
• Пластиковая вставка не рассчитана на постоянное воздействие температур выше +80 C

Примеры использования

• Крепление силовых кабелей к С-профилю внутри распределительного щита
• Фиксация кабелей управления на раме станка с ЧПУ
• Подключение кабелей к шкафу через боковой С-профиль
• Монтаж кабелей на конвейерной ленте с металлическими направляющими

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - лучше измерить штангенциркулем, особенно если он многожильный
• Не затягивайте винты слишком сильно - это может повредить пластиковую вставку
• Для кабелей с жесткой оболочкой (например, ВВГнг) рекомендуется предварительно сделать легкий изгиб перед установкой
• При использовании в сырых помещениях периодически осматривайте место крепления на предмет коррозии - хотя цинкование защищает, механические повреждения покрытия могут ослабить защиту
• Зажим кабельный для С-профиля диаметр кабеля 22-30 мм от EKF хорошо сочетается с другими элементами серии PROxima - можно собирать целые системы крепления без замены компонентов
