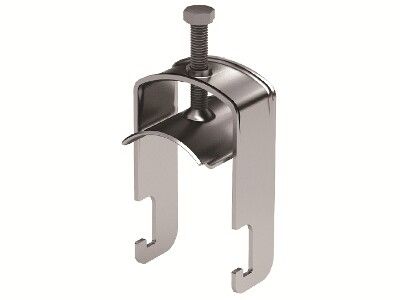

Держатель кабельный для крепления к профилю д. 20-26 | BHP2026 DKC ДКС

Держатель кабельный DKC (ДКС) BHP2026 предназначен для надёжного крепления одиночных кабелей к С-образным профилям и консолям в распределительных системах. Материал с холодным цинкованием обеспечивает устойчивость к коррозии, а толщина 1,5 мм гарантирует жёсткую фиксацию даже в условиях механических нагрузок.

Назначение и область применения

Держатель кабельный BHP2026 используется для фиксации кабелей на С-профилях серий BPL, BPV, BPM, BPD и консолях BBP, BBD. Подходит для прокладки силовых, сигнальных и управляющих кабелей в панелях, шкафах, на конвейерах и других объектах с металлическими направляющими. Применяется в промышленной автоматизации, энергетике, машиностроении и системах управления.

Технические характеристики

• Диапазон зажима кабелей: 20–26 мм - подходит для кабелей среднего диаметра, например, сечением до 10 мм2
• Тип изделия: держатель кабеля с захватом по контуру
• Способ монтажа: крепление к С-профилю - зацепляется за бока профиля без дополнительных крепёжных элементов
• Материал: сталь с холодным цинкованием - устойчив к коррозии, не требует покраски
• Толщина материала: 1,5 мм - обеспечивает прочность и минимальную деформацию при нагрузках
• Максимальное количество кабелей: один - не предназначена для группового крепления
• Цвет: светло-серый - соответствует цвету большинства С-профилей DKC
• Содержание галогенов: отсутствует - безопасна при возможном нагреве или возгорании

Совместимость и монтаж

Держатель BHP2026 совместим со следующими типами С-профилей: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, а также с консолями BBP-21, BBP-41, BBD-21. Устанавливается путём вставки в щель профиля - защёлкиваются боковые выступы, фиксируясь за внутренние грани. Нет необходимости в сверлении или использовании болтов. Для защиты оболочки кабеля от перегиба и abrasion рекомендуется использовать силиконовую прокладку BHR8010, которая помещается между держателем и кабелем.

Безопасность и стандарты

Материал не содержит галогенов, что снижает риск образования токсичных газов при высоких температурах. Соответствует требованиям безопасности для промышленного оборудования. Холодное цинкование обеспечивает антикоррозийную защиту без термической обработки, сохраняя механические свойства стали.

Преимущества

• Быстрый монтаж - не требует инструментов, крепится одним движением
• Высокая прочность - толщина 1,5 мм исключает прогиб при нагрузке
• Устойчивость к коррозии - цинкование защищает от влаги и химических воздействий
• Эргономичная форма - равномерно распределяет давление на кабель, минимизируя риск повреждения
• Совместимость с оригинальными комплектующими DKC - идеально сочетается с профилями и аксессуарами серии B5 Combitech

Ограничения применения

• Не подходит для кабелей меньше 20 мм или больше 26 мм - требуется точное соответствие диаметра
• Рассчитана только на один кабель - нельзя использовать для пучков
• Не применяется на плоских поверхностях - работает только с С-профилем определённой формы
• Не рекомендуется для внешней установки без дополнительной защиты - хотя есть цинкование, долгосрочное воздействие осадков и УФ не учтено

Примеры использования

• Крепление кабелей питания к С-профилю внутри распределительного шкафа
• Фиксация сигналов управления на консоли станка с ЧПУ
• Упорядочивание проводов в лотке с боковыми стенками из С-профиля
• Обустройство кабельных трасс на производственных линиях с металлическими рамами

Практические советы

• Перед установкой проверьте внутренний размер вашего С-профиля - он должен точно соответствовать формату, для которого создан BHP2026
• Если кабель имеет мягкую оболочку, обязательно используйте силиконовую прокладку BHR8010 - это продлит срок службы изоляции
• Не затягивайте кабель слишком сильно - достаточно плотного контакта, чтобы исключить люфт
• При массовом монтаже закупайте держатели партиями - они стандартизированы и взаимозаменяемы в рамках серии B5 Combitech
• Не заменяйте этот держатель на универсальные модели - специальная форма обеспечивает надёжную фиксацию именно на С-профиле DKC
