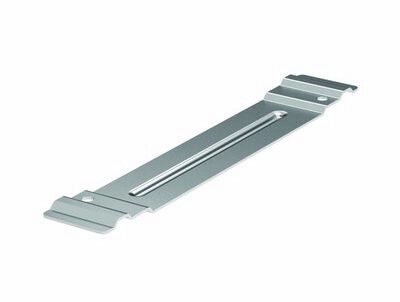

Держатель кабеля TRC 200 мм для лотка осн. 200 DKC 37564

Держатель кабеля TRC для лотка основного 200 мм от DKC (ДКС), артикул 37564, предназначен для фиксации кабелей на вертикальных участках кабельных трасс системы S5 Combitech. Он предотвращает провисание и давление кабелей на крышку лотка, обеспечивая упорядоченную и безопасную прокладку.

Назначение и область применения

Держатель кабеля TRC используется исключительно на вертикальных секциях кабельных трасс, где нагрузка от веса кабелей может вызвать деформацию крышки лотка. Применяется в составе системы S5 Combitech с лотками шириной 200 мм. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей в помещениях с умеренным климатом.

Технические характеристики

• Тип изделия: держатель кабеля
• Материал: сталь оцинкованная толщиной 1,5 мм
• Защитное покрытие: горячее цинкование по методу Сендзимира
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C и повышенной влажностью
• Ширина совместимого лотка: 200 мм
• Не требует дополнительных крепежных элементов

Совместимость и монтаж

Держатель TRC рассчитан исключительно на использование с лотками серии S5 Combitech шириной 200 мм. Крепится напрямую к боковым стенкам лотка без сверления или дополнительных болтов. Монтаж выполняется путём зацепления за край лотка и последующего зажима кабелей внутри формы держателя. Рекомендуемый шаг установки - не более 1 метра между соседними держателями для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям надёжности для внутренних кабельных систем в условиях УХЛ2. Горячее цинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту, что снижает риск повреждений из-за окисления металла. Соответствие материалам системы S5 Combitech обеспечивает механическую совместимость и целостность всей трассы.

Преимущества

• Простая установка - не нужны инструменты или крепёж
• Высокая прочность благодаря толщине стали 1,5 мм и качественному цинкованию
• Поддерживает плотную компактную укладку кабелей без перегрузки крышек лотков
• Совместим с другими элементами серии S5 Combitech - позволяет собирать единую систему без адаптеров

Ограничения применения

• Не предназначена для горизонтальных участков трассы - эффективность теряется
• Не для лотков другой ширины - даже +-5 мм могут нарушить посадку
• Не рекомендуется для внешней установки вне помещений - хотя есть цинкование, класс защиты UHL2 не предусматривает постоянное воздействие осадков и прямых солнечных лучей
• Не заменяет кабельные хомуты или кронштейны для массивных жил

Примеры использования

• Фиксация кабелей в шахтах лифтов и элеваторных технологических каналах
• Обустройство вертикальных трасс в многоэтажных офисах и административных зданиях
• Прокладка кабелей в производственных цехах с высокими потолками и вертикальными каналами
• Системы автоматизации на заводах, где требуется чёткая организация кабельных маршрутов

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 200 мм точно; используйте этот же держатель только для таких лотков
• На длинных вертикальных участках делайте шаг между держателями максимум 1 м - меньше, если кабели тяжёлые или громоздкие
• Не затягивайте кабели слишком сильно - держатель служит опорой, а не зажимом
• Проверяйте наличие повреждений цинкового слоя после транспортировки - при наличии сколов лучше заменить деталь
• Этот держатель можно использовать в паре с другими аксессуарами S5 Combitech - например, переходниками или заглушками - чтобы сохранить герметичность трассы
