Накладка соединительная 200 мм CGB для основания лотка - 37354 ДКС

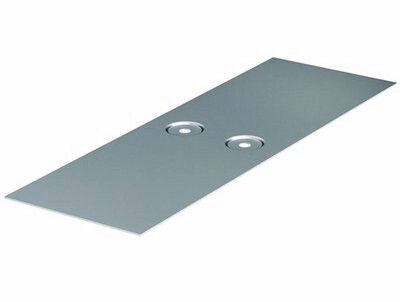

Накладка соединительная CGB для лотка основания 200 мм - элемент системы S5 Combitech от DKC, предназначенный для герметичного и прочного соединения участков кабельных лотков шириной 200 мм, особенно при наличии неровного стыка. Благодаря материалу из нержавеющей стали с цинкованием, изделие обеспечивает долговечную защиту в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Накладка соединительная CGB для лотка основания 200 мм используется для закрытия и усиления стыков между секциями кабельных лотков, когда cuts выполнены некачественно или требуется дополнительная жесткость соединения. Подходит для систем S5 Combitech, где важна целостность трассы и надежная фиксация. Применяется в промышленных объектах, на заводах, в энергообъектах и других местах с высокой нагрузкой на кабельные сети.

Технические характеристики

• Тип изделия: накладка соединительная
• Ширина лотка: 200 мм - совместима исключительно с лотками этой ширины
• Высота лотка: 100 мм - соответствует стандартным лоткам S5 Combitech
• Материал: нержавеющая сталь
• Покрытие: непрерывное холодное цинкование (метод Сендзимира)
• Толщина материала: 1 мм
• Тип соединения: винтовое - крепление через предварительно просверленные отверстия
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C, в помещениях с повышенной влажностью
• Цвет: серый

Совместимость и монтаж

Накладка соединительная CGB для лотка основания 200 мм совместима только с лотками серии S5 Combitech шириной 200 мм. Монтируется поверх стыка двух лотков с помощью винтов, которые затягиваются в заранее подготовленные отверстия. Для правильной установки необходимо:

• выровнять края лотков перед установкой накладки;
• использовать винты того же типа, что и в комплекте лотков (обычно M5 или M6);
• не перетягивать крепеж - это может деформировать тонкий металл (1 мм).

Не рекомендуется использовать с лотками других серий или шириной, отличной от 200 мм - возможны зазоры и снижение механической прочности.

Безопасность и стандарты

Изделие соответствует требованиям к защите от коррозии и механическому воздействию, характерным для промышленных кабельных систем. Климатическое исполнение УХЛ2 позволяет применять накладку в неотапливаемых помещениях и на открытых площадках с умеренным климатом. Материал не выделяет токсичных веществ, безопасен для персонала и окружающей среды.

Преимущества

• Обеспечивает герметичность стыка - предотвращает попадание пыли, влаги и мелкого мусора внутрь лотка
• Усиливает жесткость соединения - снижает риск провисания или расхождения лотков под нагрузкой
• Защита от коррозии благодаря цинкованию и нержавеющей стали - увеличивает срок службы в агрессивных средах
• Простота монтажа - не требует сварки или сложных инструментов

Ограничения применения

• Не подходит для лотков шириной менее или более 200 мм - не обеспечит плотного прилегания
• Не предназначен для наружной эксплуатации при постоянном прямом контакте с осадками - хотя покрытие устойчиво, длительный контакт с водой может вызвать коррозию в местах повреждений
• Не заменяет основные соединители - работает только как дополнительная накладка на уже существующий стык
• Не рассчитана на значительные динамические нагрузки - например, частые удары или вибрации оборудования

Примеры использования

• Закрытие стыка после резки лотка болгаркой без точного соблюдения геометрии
• Усиление соединения в зоне прохода через стену или перекрытие
• Фиксация лотка в месте перехода с горизонтального участка на вертикальный
• Применение в пищевой, химической и машиностроительной промышленности, где важны чистота и долговечность

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - даже небольшой перекос может привести к щели
• Используйте антивибрационные прокладки под винты, если лоток установлен на вибрирующем оборудовании
• При работе в сырых помещениях периодически проверяйте состояние цинкового покрытия - при появлении белого налета (коррозии) протрите место сухой ветошью и нанесите антикоррозийный состав
• Храните накладки в сухом месте - влажность может спровоцировать образование оксидов на краях до монтажа
• Эта накладка - часть системы S5 Combitech от DKC. Чтобы сохранить совместимость, используйте только оригинальные комплектующие этого бренда
