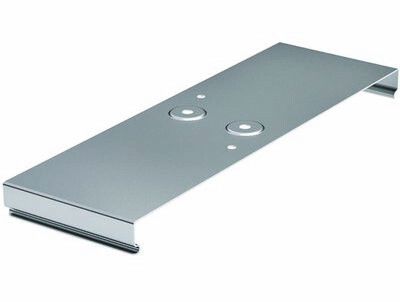

Накладка соединительная 200 мм CGC для крышки лотка - 37394 ДКС

Накладка соединительная 200 мм CGC для крышки кабельного лотка от DKC (ДКС) - металлический элемент для герметичного и прочного соединения участков крышек кабельных лотков, особенно когда срезы не совпадают идеально. Артикул 37394 предназначен для систем S5 Combitech Сендзимир и обеспечивает надёжную защиту кабелей на стыках.

Назначение и область применения

Накладка соединительная 200 мм CGC для крышки кабельного лотка используется для перекрытия зазора между двумя отрезанными частями крышки лотка, если они не состыковались точно. Это предотвращает попадание пыли, влаги и сторонних предметов внутрь кабельной трассы. Также её применяют для усиления жесткости стыка - особенно там, где нагрузка на крышку выше обычной. Подходит для всех типов лотков шириной 200 мм из серии S5 Combitech, включая те, что выполнены по технологии Сендзимира.

Технические характеристики

• Размеры: 100×200×100 мм - ширина 100 мм, длина 200 мм, толщина 100 мм (высота профиля)
• Материал: нержавеющая сталь
• Толщина стенки: 1 мм
• Покрытие: непрерывное холодное цинкование (защита от коррозии)
• Тип соединения: шарнирное - позволяет гнуться и адаптироваться к небольшим деформациям крышки
• Тип крепления: винтовое - фиксируется саморезами через отверстия
• Цвет: серый
• Климатическое исполнение: УХЛ2 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности

Совместимость и монтаж

Накладка соединительная 200 мм CGC для крышки кабельного лотка совместима исключительно с лотками шириной 200 мм из серии S5 Combitech. Монтируется поверх стыка двух крышек. Для установки требуется просверлить отверстия в месте стыка, совместить накладку с кромками и зафиксировать её винтами. Шарнирный дизайн позволяет ей легко принимать форму изгиба крышки, даже если она немного деформирована. Крепление выполняется снизу - доступ к винтам остаётся свободным после монтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150. Цинкование по методу Сендзимира обеспечивает равномерное покрытие без пор, что повышает долговечность в агрессивных средах.

Преимущества

• Обеспечивает герметичность стыка крышки - снижает риск попадания внешних воздействий на кабели
• Усиливает жёсткость соединения, предотвращая провисание или расшатывание крышки
• Не требует точной резки крышки - компенсирует погрешности при нарезке
• Высокая коррозионная стойкость благодаря сочетанию нержавеющей стали и цинкования
• Гибкая форма (шарнир) позволяет использовать на слегка деформированных участках

Ограничения применения

• Подходит только для лотков шириной 200 мм - несовместима с другими размерами
• Не предназначена для замены основной крышки - работает только как дополнительный элемент на стыке
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя цинкование защищает от влаги, изделие не имеет IP-рейтинга для подводного использования
• Требует наличия доступа для сверления и затяжки винтов - нельзя смонтировать в полностью закрытом пространстве

Примеры использования

• На промышленном конвейере, где крышки лотков были отрезаны вручную и образовался щель между секциями
• В электрощитовой комнате с высокой запылённостью - для предотвращения попадания пыли в кабельную трассу
• На объектах с вибрационными нагрузками - например, рядом с насосами или компрессорами, где важно усилить стык
• При модернизации существующих кабельных трасс, где старые крышки не совпадают по длине с новыми

Практические советы

• Перед монтажом проверьте, чтобы стык крышек был чистым - удалите острые края и заусенцы, которые могут повредить кабели
• Используйте винты подходящего типа (например, саморезы по металлу с плоской головкой) - длина должна позволять плотно прижать накладку без перекоса
• Не затягивайте винты слишком сильно - это может деформировать тонкую сталь (1 мм) и нарушить шарнирную функцию
• Если вы используете лотки S5 Combitech Сендзимир, эта накладка является официально рекомендованной DKC - сохраняет целостность всей системы
• Артикул 37394 можно заказывать в комплекте с лотками - так вы гарантированно получите совместимые детали одной партии
