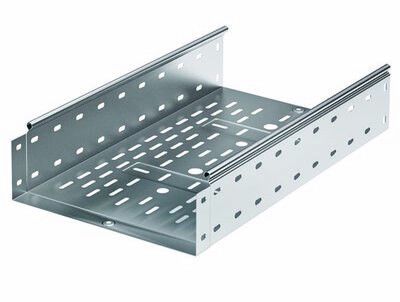

Лоток перфорированный 200х80х3000х0,8мм | 35304 DKC ДКС

Лоток перфорированный 200х80 L3000 сталь 0.8 мм от DKC (ДКС) - это прочный, легкий и удобный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35304 соответствует серии S5 Combitech Сендзимир и обеспечивает надежную работу даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный 200х80 L3000 сталь 0.8 мм используется для организации открытых кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в тоннелях, на фасадах зданий и других местах, где требуется доступ к кабелям для обслуживания. Благодаря перфорации и оцинкованному покрытию, лоток выдерживает воздействие влаги и пыли, поэтому может применяться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Габариты: ширина 200 мм, высота 80 мм, длина 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0.75 мм (указано в характеристиках; в названии указано 0.8 мм - допустимое округление)
• Полезное сечение: 15 700 мм2
• Покрытие: холодное цинкование по технологии Сендзимира - равномерное, долговечное, без потерь адгезии
• Перфорация: есть на дне и боковой стенке - для вывода кабелей диаметром 11 мм, 17 мм и 21 мм
• Монтажная перфорация: да - позволяет крепить лоток к стенам, потолкам и опорам болтами или хомутами
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в средней влажности
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток перфорированный 200х80 L3000 сталь 0.8 мм совместим с системой S5 Combitech от DKC. Для соединения между собой используются специальные переходники и крепления серии S5 - они обеспечивают герметичный и механически прочный стык. Монтаж выполняется с помощью кронштейнов, хомутов или анкеров через перфорацию. Наличие перфорации на боковой стенке позволяет легко выводить кабели без резки лотка. Крышки (входят в комплект системы) повышают степень защиты до IP10, защищая от крупного мусора и капель воды.

Безопасность и стандарты

Лоток соответствует требованиям безопасности для кабельных систем в промышленном исполнении. Огнестойкость обеспечена за счет стального основания - материал не распространяет пламя. Цинкование по методу Сендзимира гарантирует антикоррозийную стойкость, что важно для длительной эксплуатации. Применение в соответствии с ГОСТ Р 50571 и СП 31-110-2003 рекомендовано для систем прокладки кабелей.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - увеличение жесткости до 54%
• Снижение массы конструкции за счет перфорации - проще транспортировать и монтировать
• Защита кабелей от перегибов и повреждений - гладкая внутренняя поверхность без острых кромок
• Доступ к кабелям без демонтажа - перфорация позволяет легко заменять или добавлять провода
• Долговечность - оцинковка Сендзимира устойчива к механическому износу и коррозии

Ограничения применения

• Не предназначен для прямого контакта с открытыми источниками огня или высокотемпературными поверхностями
• Без крышек степень защиты - IP10, то есть не защищен от брызг и тонкой пыли - для агрессивных сред используйте крышки
• Не рассчитан на нагрузки выше указанных в технических документах DKC - не нагружайте сверх нормы
• Не подходит для прокладки в средах с постоянным воздействием кислот, щелочей или растворителей - цинк может разрушаться

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Кабельные трассы в распределительных пунктах на производственных площадках
• Подвесные лотки для слаботочных сетей (LAN, CCTV) в офисных зданиях
• Наружные трассы на заводах, в парковках, на железнодорожных станциях
• Замена старых металлических каналов в модернизируемых объектах

Практические советы

• При заказе убедитесь, что длина 3000 мм соответствует вашему маршруту - можно использовать несколько лотков, соединяя их по системе S5 Combitech
• Для крепления используйте кронштейны с шагом не более 1.5 метра - особенно при заполнении лотка на 70–80% от сечения
• При работе в сырых помещениях всегда устанавливайте крышки - это повысит срок службы и безопасность
• Проверьте посадочные отверстия перед установкой - перфорация должна точно совпадать с диаметрами выводимых кабелей (11/17/21 мм)
• Артикул 35304 - это часть серии S5 Combitech Сендзимир. Все комплектующие (углы, тройники, крышки) должны быть из той же серии для гарантированной совместимости
