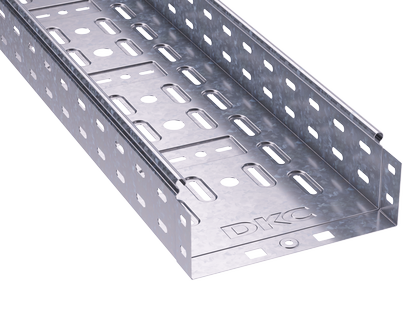

Лоток перфорированный S5 Combitech 200х80, 2000 мм, 0.7 мм DKC (ДКС) 35314

Лоток перфорированный 200х80х2000х0,8мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35314 соответствует серии S5 Combitech Сендзимир и обеспечивает надежную работу даже в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Лоток перфорированный 200х80х2000х0,8мм сталь предназначен для организации открытой прокладки кабельных трасс. Подходит для использования внутри зданий и на открытом воздухе - например, в цехах, на объектах ЖКХ, транспорте, энергообъектах и промышленных площадках. Благодаря перфорации и оцинкованному покрытию, он выдерживает воздействие влаги, пыли и агрессивной среды. Применяется для прокладки кабелей управления, питания, связи и других типов, где важны доступ, вентиляция и быстрый монтаж.

Технические характеристики

• Габариты: ширина 200 мм, высота 80 мм, длина 2000 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 0,8 мм
• Полезное сечение: 15 700 мм2 - позволяет разместить значительный объем кабелей
• Перфорация: есть на дне и боковых стенках - для фиксации кабелей и отвода проводов диаметром 11, 17 и 21 мм
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C и в условиях повышенной влажности
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 200х80х2000х0,8мм сталь совместим с системой S5 Combitech от DKC. Соединение между лотками осуществляется по принципу «мама-папа» - за счет специальных замковых кромок, которые обеспечивают плотное и быстрое стыкование без сварки. Для сборки требуется минимум инструментов: достаточно плоскогубцев или гаечного ключа. Крепление к поверхности выполняется через монтажную перфорацию - отверстия расположены равномерно по всей длине. Рекомендуется использовать кронштейны, хомуты или крепления типа «бабочка». При необходимости можно установить крышку (входит в комплект системы), чтобы повысить степень защиты до IP10.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет горение. Оцинковка по методу Сендзимира гарантирует долговечность покрытия - она более однородная и износостойкая, чем обычное холодное цинкование. Климатическое исполнение УХЛ2 подтверждает соответствие ГОСТ 15150 для работы в умеренных и холодных регионах. Несмотря на перфорацию, система сохраняет целостность кабелей - острые края лотка закруглены, исключая повреждение изоляции при прокладке.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиливает жесткость на 54%
• Сниженный вес за счет перфорации - проще транспортировать и монтировать
• Открытая конструкция позволяет легко контролировать состояние кабелей и добавлять новые линии
• Оцинковка по Сендзимиру - устойчивость к коррозии в агрессивной среде
• Быстрая сборка за счет системы «мама-папа» - экономия времени на монтаже
• Поддержка стандарта IP10 при использовании крышки - защита от крупной пыли и капель воды

Ограничения применения

Не предназначена для прямого контакта с открытыми источниками огня или высокотемпературными поверхностями. Без крышки степень защиты - IP10, то есть не защищен от мелкой пыли и струй воды - не подходит для мест с постоянным брызгами или дождем без дополнительной герметизации. Не рекомендуется использовать в средах с агрессивными химическими веществами (например, кислоты, щелочи) - оцинковка может разрушаться. Также важно соблюдать допустимую нагрузку на лоток - максимальная заполненность должна соответствовать полезному сечению 15 700 мм2.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Обустройство распределительных щитов в административных зданиях
• Трассировка слаботочных сетей (LAN, CCTV, телефония) в офисах
• Электроснабжение наружных осветительных установок
• Кабельные трассы в подвалах, технических этажах и на эстакадах

Практические советы

• При заказе учитывайте посадочные размеры: ширина 200 мм и высота 80 мм должны соответствовать свободному пространству в месте монтажа
• Для длинных трасс используйте компенсационные участки - тепловое расширение металла может вызвать деформацию
• Если нужна защита от пыли/влаги выше IP10 - обязательно устанавливайте крышки, совместимые с серией S5 Combitech
• При резке лотка используйте ножницы по металлу - после реза кромки остаются безопасными, но лучше зачистить их от заусенец
• Артикул 35314 - это базовый элемент системы. Комплексное решение включает углы, переходники, крепления и крышки - все они совместимы
• Проверьте наличие монтажной перфорации перед установкой - отверстия позволяют крепить лоток прямо к стене или потолку без дополнительных планок
