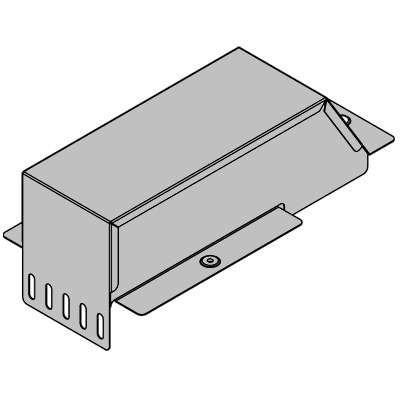

Ответвитель-крышка Т-образ. перех. DDT 200х100 DKC 36566 ДКС

Ответвитель-крышка Т-образный переходник DDT 200/100 от DKC предназначен для организации вертикального ответвления кабельной трассы в системах S5 Combitech. Этот элемент позволяет выполнить плавный переход между горизонтальным и вертикальным участками трассы, сохраняя целостность кабелей и упрощая сборку. Артикул 36566 соответствует стандартному решению для промышленных объектов.

Назначение и область применения

Ответвитель-крышка Т-образный переходник DDT 200/100 используется там, где требуется изменить направление кабельной трассы - например, когда кабели должны перейти с горизонтального лотка на вертикальный столб или наоборот. Подходит для монтажа на производствах, в распределительных щитах, на станциях автоматизации и других местах с плотной кабельной сетью. Элемент не заменяет кабельные каналы, а служит связующим звеном между прямыми секциями системы S5 Combitech.

Технические характеристики

• Форма: Т-образный переходник - горизонтальный канал 200 мм шириной, вертикальный - 100 мм;
• Размеры: 200×100 мм (по габаритам внешнего контура); высота - 200 мм;
• Материал: сталь толщиной 0,8 мм;
• Покрытие: оцинкованное методом непрерывного холодного цинкования (Сендзимира);
• Цвет: серый;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и повышенной влажности;
• Примечание: покрытие защищает от коррозии, но не предназначено для постоянного контакта с водой или химически активными средами.

Совместимость и монтаж

Ответвитель-крышка Т-образный переходник DDT 200/100 совместим исключительно с компонентами системы S5 Combitech. Монтаж выполняется двумя способами:

• Внахлёст: если торец горизонтальной секции точно совпадает с входом переходника - достаточно просто надеть его и закрепить саморезами;
• Через соединительные пластины: если торцы не совпадают по размеру - используются специальные металлические планки из того же набора S5 Combitech для выравнивания и фиксации.

Не рекомендуется использовать с другими системами - гарантируется герметичность и механическая прочность только при работе с оригинальными элементами DKC.

Безопасность и стандарты

Элемент соответствует требованиям к механической прочности и коррозийной стойкости для промышленных кабельных систем. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Однако изделие не является средством защиты от электромагнитных помех и не обеспечивает IP-защиту - для этого требуются дополнительные крышки или уплотнители.

Преимущества

• Плавный угол перехода минимизирует перегибы кабелей, продлевая срок службы изоляции;
• Оцинкованное покрытие увеличивает долговечность в условиях повышенной влажности;
• Стандартные размеры позволяют легко интегрировать элемент в существующую трассу без доработок;
• Простая установка - не требует сварки или специальных инструментов.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков и прямых солнечных лучей;
• Не рассчитан на нагрузку выше массы стандартных кабельных трасс - нельзя нагружать весом оборудования или труб;
• Не обеспечивает степень защиты IP - при необходимости герметизации следует применять уплотнители и крышки с соответствующим рейтингом;
• Подходит только для систем S5 Combitech - несовместим с аналогами других брендов.

Примеры использования

• Переход с горизонтального лотка на вертикальную шахту в цехе с конвейерной линией;
• Обход препятствий (например, трубопровода) путём изменения направления трассы вверх;
• Подключение кабелей от потолочного маршрута к нижнему уровню управления;
• Сборка многоуровневых кабельных систем в серверных помещениях или АСУ ТП.

Практические советы

• Перед монтажом проверьте точность совпадения размеров - если ширина основного лотка отличается даже на 2–3 мм, используйте соединительные пластины;
• При использовании в сырых помещениях регулярно осматривайте места стыков - хотя покрытие устойчиво, механические повреждения могут вызвать локальную коррозию;
• Не затягивайте крепёж слишком сильно - тонкий материал (0,8 мм) легко деформируется;
• Для удобства сборки можно заранее собрать всю секцию на полу, затем смонтировать её целиком - так меньше ошибок при подгонке.
