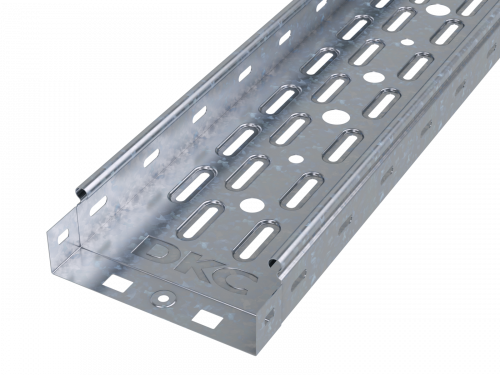

Лоток перфорированный S5 Combitech 100х50х3000, 0.7 мм DKC (ДКС) 35262

Лоток перфорированный 100х50х3000х0,7мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35262 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный 100х50х3000х0,7мм сталь предназначен для организации кабельных трасс в зданиях, промышленных объектах, на открытых площадках и в кабельных каналах. Подходит для прокладки кабелей в системах автоматизации, энергообеспечения, телекоммуникаций и управления. Благодаря перфорации и оцинкованному покрытию, изделие надежно работает как внутри помещений, так и на улице при условии установки крышек.

Технические характеристики

• Габариты: 100 мм (ширина) × 50 мм (высота) × 3000 мм (длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 4900 мм2
• Покрытие: цинк методом горячего гальванизирования (Сендзимир) - равномерное, адгезионное, устойчивое к механическим воздействиям
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 80%
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Перфорация: боковые стенки и основание - отверстия диаметрами 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: есть - позволяет фиксировать лоток к стенам, потолкам и опорам болтами или хомутами
• Исполнение: без разъема - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток перфорированный 100х50х3000х0,7мм сталь совместим с другими элементами серии S5 Combitech Сендзимир. Для сборки трасс используется система “мама-папа” - торец одного лотка заходит в другой, образуя герметичный и непрерывный канал. Крышки (приобретаются отдельно) обеспечивают степень защиты IP10. Монтаж осуществляется через перфорацию с помощью кронштейнов, хомутов или анкеров. Рекомендуемый шаг крепления - 1,5–2 метра. Соединение не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в промышленном исполнении. Огнестойкость подтверждена тестами на негорючесть. Цинковое покрытие по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, обеспечивая антикоррозийную защиту. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях средней полосы России и аналогичных регионов.

Преимущества

• Высокая несущая способность благодаря формованной подформовке - усиление конструкции повышает нагрузочную способность на 54% по сравнению с плоскими лотками
• Снижение массы за счет перфорации - легче транспортировать и монтировать
• Защита кабелей от перегибов и повреждений - закругленные края и гладкая поверхность исключают abrasion
• Удобство обслуживания - доступ к кабелям через перфорацию без вскрытия всей трассы
• Долговечность - оцинковка по Сендзимиру устойчива к механическому и химическому воздействию

Ограничения применения

• Не предназначены для постоянного погружения в воду - при необходимости защиты IP54/IP65 требуется использование крышек и герметизирующих элементов
• Не рекомендуется использовать в агрессивных средах (например, соляные пары, кислоты) - цинк может разрушаться при длительном контакте с химически активными веществами
• Без крышек степень защиты - IP10, то есть только против вертикального каплевого конденсата
• Длина 3000 мм - при длинных трассах необходимо учитывать прогиб под собственным весом и нагрузкой кабелей

Примеры использования

• Прокладка кабелей питания и управления на заводах и производственных линиях
• Кабельные трассы в распределительных щитах и серверных помещениях
• Наружные маршруты для связи и сигнализации на территории предприятий
• Энергоснабжение насосных станций, тепловых пунктов, складских комплексов
• Альтернатива трубам и коробам там, где нужен быстрый доступ к кабелям

Практические советы

• При выборе лотка проверьте посадочные размеры - ширина 100 мм и высота 50 мм должны соответствовать свободному месту в трассе
• Для кабелей большого диаметра используйте перфорацию 21 мм - она позволяет вывести провод без резки внешней оболочки
• При монтаже на потолке или стене используйте кронштейны с шагом не более 2 м - особенно при заполнении лотка на 70% и выше
• Обязательно устанавливайте крышки при работе на улице или в сырых помещениях - они снижают риск попадания воды и пыли
• Серия S5 Combitech Сендзимир совместима с фитингами, углами и переходниками того же производства - не смешивайте с продукцией других брендов без проверки совпадения габаритов
• Храните лоток в сухом месте перед монтажом - хотя он оцинкован, длительный контакт с влагой может вызвать белые пятна (цветение цинка), которые не влияют на прочность, но портят эстетику
