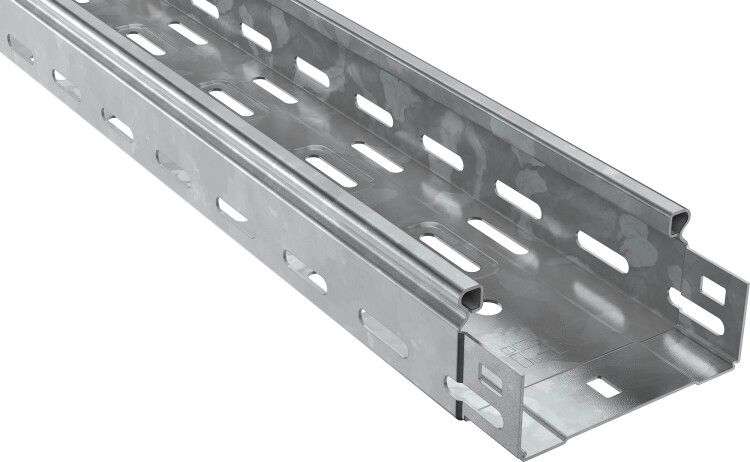

Лоток перфорированный 50х100х3000мм горячеоцинкованный - CLP10-050-100-3-M-HDZ IEK

Лоток перфорированный стальной горячеоцинкованный HDZ 100х50х3000х0,7мм от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул clp10-050-100-3-m-hdz сочетает прочность стали, защиту от коррозии и удобство монтажа благодаря интегрированному соединителю.

Назначение и область применения

Лоток перфорированный стальной горячеоцинкованный HDZ 100х50х3000х0,7мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе в производственных цехах, офисах, торговых центрах, на открытых площадках под навесом и в помещениях с высокой влажностью. Благодаря перфорации и возможности установки крышки обеспечивает доступ к кабелям для обслуживания и защиту от пыли, влаги и механических повреждений.

Технические характеристики

• Материал: сталь холоднокатаная, толщиной 0,7 мм
• Покрытие: горячее цинкование (по ГОСТ 9.307), защищает от коррозии
• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Исполнение: с интегрированным соединителем - позволяет легко соединять лотки без дополнительных деталей
• Перфорация: боковые стенки perforated - обеспечивают вентиляцию и легкий доступ к кабелям
• Огнестойкость: соответствие требованиям ГОСТ Р 52868-2021
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток перфорированный HDZ 100х50х3000х0,7мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, крышками и креплениями того же типоразмера. Интегрированный соединитель позволяет быстро состыковывать лотки друг с другом - достаточно совместить замки и зафиксировать болтами. Для крепления используются хомуты, кронштейны или анкерные болты. Монтаж возможен на стенах, потолках, опорах и в каналах. Учитывайте посадочные размеры: ширина 100 мм требует соответствующего шага креплений (не более 1,5 м между точками фиксации).

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 (безопасность оборудования низкого напряжения)
• Соответствует ГОСТ Р 52868-2021 (электроустановки для прокладки кабелей)
• Огнестойкость подтверждена испытаниями - не распространяет пламя
• Горячее цинкование снижает риск электрохимической коррозии, что важно для долговечности в агрессивных средах

Преимущества

• Высокая устойчивость к коррозии благодаря горячему цинкованию - особенно актуально во влажных и наружных условиях
• Интегрированный соединитель ускоряет сборку трассы и исключает необходимость в отдельных муфтах
• Перфорация боковых стенок улучшает теплоотвод и позволяет легко просверливать отверстия для вывода кабелей
• Совместимость с широким спектром аксессуаров ESCA - можно формировать любые маршруты трассы
• Долгий срок службы - до 20 лет без замены при правильном монтаже

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым огнем или высокими температурами (>+70C)
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных производствах) - даже оцинкованная сталь может подвергнуться коррозии
• Толщина 0,7 мм достаточна для большинства задач, но не подходит для нагрузок свыше 15 кг/м - при больших массах кабелей требуется усиление или использование лотков большей толщины
• Без крышки не обеспечивает полную герметичность - для IP65+ требуется установка специальных крышек

Примеры использования

• Прокладка силовых кабелей в цехе на заводе с частыми мойками
• Система слаботочных коммуникаций (сети, CCTV, сигнализация) в торговом центре
• Наружная трасса кабелей от распределительного щита к освещению под навесом
• Кабельные каналы в серверных помещениях с высокой влажностью

Практические советы

• При монтаже на вертикальных поверхностях используйте крепления через каждые 1–1,2 метра - это предотвращает прогиб при заполнении кабелями
• Для длинных прямых участков (более 10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Выбирайте крышки с аналогичным артикулом (например, clp10-050-100-3-c-hdz) для полной защиты от пыли и влаги
• Проверьте перед монтажом целостность цинкового покрытия - поврежденные места можно обработать антикоррозийным составом
• Артикул clp10-050-100-3-m-hdz - идеальный выбор для стандартизированных решений в рамках системы IEK ESCA
