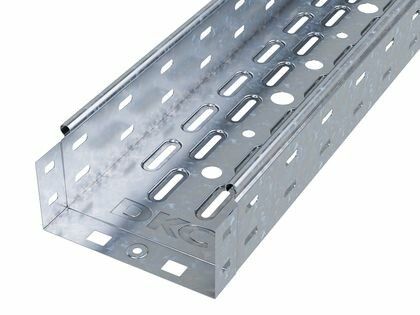

Лоток перфорированный S5 Combitech 100x80x3000, горячеоцинкованный DKC 35302HDZ

Лоток перфорированный 100х80х3000 мм, сталь 0.7 мм, горячеоцинкованный от DKC (ДКС) - это прочный и легкий элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35302hdz входит в серию S5 Combitech и сочетает высокую механическую надежность с устойчивостью к коррозии.

Назначение и область применения

Лоток перфорированный 100х80х3000 мм, сталь 0.7 мм, горячеоцинкованный используется для организации открытых кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в системах автоматизации, на открытых площадках и в канализационных коллекторах. Благодаря перфорации и защите от коррозии, его можно применять во влажных, пыльных и агрессивных средах.

Технические характеристики

• Размеры: 100 мм (ширина) × 80 мм (высота) × 3000 мм (длина)
• Материал: сталь с горячим цинкованием - защита от ржавчины и химических воздействий
• Толщина стенки: 0,7 мм - оптимальное соотношение прочности и массы
• Полезное сечение: 7800 мм2 - позволяет размещать значительную группу кабелей
• Перфорация: боковые стенки и основание имеют отверстия для фиксации, отвода кабелей и вентиляции
• Огнестойкость: соответствует требованиям к негорючим материалам
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности
• Цвет: серый - единый цветовой ряд для совместимости с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 100х80х3000 мм, сталь 0.7 мм, горячеоцинкованный от DKC (ДКС) совместим с компонентами серии S5 Combitech. Соединение осуществляется методом «мама-папа» - без дополнительных крепежей, что снижает время установки. Монтажная перфорация позволяет закрепить лоток к стене, потолку или опоре с помощью болтов или хомутов. Отсутствие разъема требует резки при необходимости изменения длины - рекомендуется использовать ножницы по металлу или углошлифовальную машину с диском для резки стали.

Безопасность и стандарты

Лоток соответствует требованиям к негорючим материалам (огнестойкость). Защита от пыли и влаги достигается при использовании крышек - степень защиты IP10. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях России и стран СНГ.

Преимущества

• Высокая несущая способность благодаря формованному профилю - до 54% выше, чем у обычных лотков аналогичного размера
• Перфорация снижает вес конструкции и улучшает теплоотдачу, предотвращая перегрев кабелей
• Отверстия позволяют легко выводить кабели в нужных точках без сверления
• Горячее цинкование защищает от коррозии даже при повреждении поверхности
• Система «мама-папа» исключает необходимость в дополнительных деталях при соединении
• Конструкция минимизирует риск повреждения изоляции кабелей при прокладке

Ограничения применения

• Не предназначен для прямого контакта с открытыми источниками пламени или высоких температур (>+100C)
• Без крышки степень защиты IP10 - не подходит для мест с постоянным попаданием воды или осадков
• Не рассчитан на нагрузки, превышающие допустимые для данного типа лотка - требуется расчет суммарного веса кабелей
• При монтаже на вертикальных поверхностях необходимо соблюдать шаг крепления не более 1,5 м

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в распределительных пунктах и серверных помещениях
• Наружные маршруты для связи и сигнализации на железнодорожных станциях
• Энергообеспечение насосных станций и очистных сооружений
• Обустройство кабельных путей в холодильных камерах и производственных зонах с высокой влажностью

Практические советы

• При выборе лотка проверьте посадочные размеры - ширина 100 мм и высота 80 мм должны соответствовать свободному пространству в месте монтажа
• Для длинных трасс используйте компенсационные участки - тепловое расширение стали может вызвать деформацию при отсутствии зазора
• При резке лотка 35302hdz удалите острые кромки - они могут повредить изоляцию кабелей
• Закрывайте лоток крышками, если есть риск попадания влаги, пыли или сторонних предметов
• Артикул 35302hdz совместим с фланцами, уголками и переходниками серии S5 Combitech - сохраняйте целостность системы
