Лоток перфорированный 100х100х3000х0,7мм | 35341 DKC ДКС

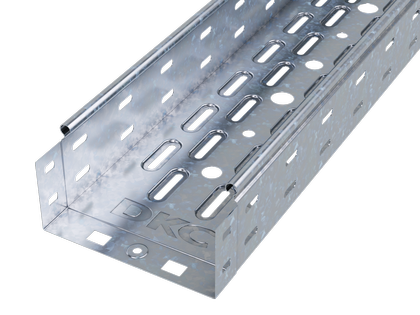

Лоток перфорированный 100х100х3000х0,7мм сталь от DKC (ДКС) - это прочный, легкий и удобный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35341 соответствует серии S5 Combitech Сендзимир, где сочетается надежность оцинкованной стали и оптимальная перфорация для снижения массы и обеспечения доступа к кабелям.

Назначение и область применения

Лоток перфорированный 100х100х3000х0,7мм сталь используется для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для установки внутри зданий, в производственных цехах, на объектах энергетики, транспорта и коммуникаций. Также допускается использование на открытом воздухе благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется там, где требуется быстрый доступ к кабелям, вентиляция и минимальный вес конструкции.

Технические характеристики

• Габариты: 100×100×3000 мм (высота × ширина × длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 9800 мм2
• Покрытие: холодногнутая оцинковка сендзимира - равномерное, долговечное, без потерь защиты на изгибах
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Перфорация: есть на боковой стенке и в основании - отверстия диаметром 11 мм, 17 мм, 21 мм для вывода кабелей
• Монтажная перфорация: да - позволяет фиксировать лоток к стенам, потолкам и другим поверхностям болтами или хомутами
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии открытого пламени
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 100х100х3000х0,7мм сталь совместим с другими элементами серии S5 Combitech Сендзимир. Соединение между лотками осуществляется по принципу «мама-папа» - один край вставляется в другой, образуя герметичный и механически прочный стык. Для сборки используются только оригинальные крепления DKC. Крышки (входят в комплект системы) обеспечивают степень защиты IP10. Монтаж выполняется на кронштейнах, подвесах или крепежных планках через перфорацию. Не требует сварки - все работы проводятся с помощью гаечных ключей и ручного инструмента.

Безопасность и стандарты

Лоток соответствует требованиям безопасности для кабельных систем в соответствии с ГОСТ Р 50571.5.52 и IEC 61537. Огнестойкость подтверждена испытаниями на воспламеняемость. Оцинкование по методу Сендзимира гарантирует соответствие нормам коррозионной стойкости для сред с повышенной влажностью. Сертифицирован для использования в промышленных и общественных зонах.

Преимущества

• Высокая несущая способность - за счет формованной подформовки, жесткость увеличена на 54% по сравнению с обычными лотками
• Сниженный вес - перфорация уменьшает массу без потери прочности
• Доступ к кабелям - отверстия позволяют легко вывести или заменить провода без демонтажа всего участка
• Защита от коррозии - оцинковка Сендзимира устойчива к механическим повреждениям и длительно сохраняет защитные свойства даже на кромках
• Быстрая сборка - система «мама-папа» исключает необходимость в дополнительных деталях для соединения лотков
• Не повреждает кабели - гладкая внутренняя поверхность и закругленные края предотвращают излом изоляции

Ограничения применения

• Не предназначен для прокладки в местах постоянного контакта с открытым огнем или высокотемпературным оборудованием (>150C)
• Без крышек степень защиты - IP10, то есть только против вертикального каплевого конденсата; для защиты от брызг, пыли и осадков обязательна установка крышек
• Не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов)
• Длина 3000 мм - максимальная, при необходимости удлинения требуется стыковка с другими лотками, а не резка
• Не подходит для прокладки кабелей с внешним диаметром более 21 мм - отверстия для вывода имеют ограниченный размер

Примеры использования

• Производственные линии - прокладка кабелей управления и питания для станков, роботов, конвейеров
• Административные здания - маршрутизация сетевых и телефонных кабелей в офисах и серверных
• Энергообъекты - кабельные трассы в подстанциях, распределительных пунктах
• Наружные установки - трассы на фасадах, в кабельных каналах, на эстакадах при наличии крышек
• Жилые дома - прокладка кабелей в подвальных этажах, технических помещениях

Практические советы

• При выборе лотка проверьте посадочные размеры: высота 100 мм должна свободно проходить через крепежные точки, особенно при монтаже на стены с толщиной более 100 мм
• Для длинных трасс используйте компенсационные переходники - при температурных колебаниях металл расширяется, и без них возможны деформации
• Заглушите торцы лотка специальными заглушками DKC, чтобы предотвратить попадание пыли и насекомых
• При работе с большим числом кабелей - рассчитывайте заполнение не выше 40–50% полезного сечения (9800 мм2), чтобы обеспечить теплоотвод и удобство обслуживания
• Оцинкованная поверхность не требует покраски - окрашивание может нарушить антикоррозийную защиту
• Артикул 35341 - это часть серии S5 Combitech Сендзимир. Все комплектующие (углы, тройники, крышки) должны быть из той же серии для гарантированной совместимости
