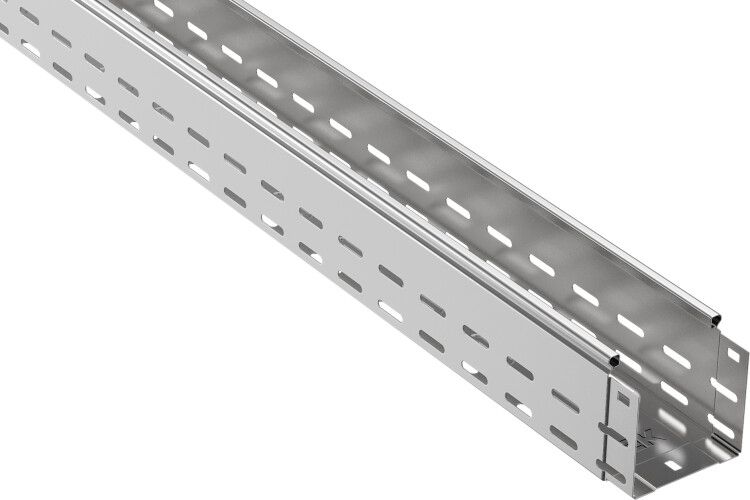

Лоток перфорированный ESCA 100х100х3000, 0.7 мм, сталь IEK CLP10-100-100-3

Лоток перфорированный 100х100х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Благодаря оцинкованной стали и перфорации он сочетает прочность, доступность монтажа и долгий срок службы - до 20 лет. Артикул clp10-100-100-3 входит в серию ESCA и соответствует нормативам ГОСТ 14918-80.

Назначение и область применения

Лоток перфорированный 100х100х3000 сталь 0.7 мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Применяется там, где требуется быстрый доступ к кабелям для обслуживания или модификации трассы. Установка возможна как в сухих помещениях, так и в условиях повышенной влажности благодаря защите от коррозии.

Технические характеристики

• Форма: прямоугольный лоток 100×100 мм, длина 3000 мм
• Материал: сталь 0,7 мм толщиной, оцинкованная конвейерным способом
• Покрытие: цинк - антикоррозийная защита, цвет - серый
• Перфорация: есть на боковых стенках и в основании - для фиксации кронштейнов и кабельных стяжек
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко соединять лотки без дополнительных деталей
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Огнестойкость: да - материал не распространяет горение
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток перфорированный 100х100х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углами, поворотами, переходниками и крепёжными элементами. Интегрированный соединительный разъём позволяет быстро состыковывать лотки друг с другом - достаточно вставить один в другой и зафиксировать. Для крепления используются саморезы или болты через перфорацию. Крышка продается отдельно - её можно закрепить поверх лотка для защиты от пыли и механических повреждений. Монтаж допускается на стенах, потолках, опорах и кронштейнах.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ТР ТС 004/2011 (электромагнитная совместимость и безопасность оборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечивается за счёт стального корпуса - при возгорании лоток не выделяет токсичных веществ и не поддерживает пламя. Цинковое покрытие снижает риск электрохимической коррозии, что важно для длительного использования в агрессивных средах.

Преимущества

• Перфорация позволяет легко крепить кабели и менять маршруты без сверления
• Интегрированный разъём ускоряет сборку трассы - меньше деталей, меньше времени
• Оцинкование гарантирует долгую службу даже во влажной среде
• Стандартные размеры обеспечивают совместимость с широким спектром аксессуаров IEK
• Подходит для комбинированной прокладки: силовые и слаботочные кабели в одном лотке

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя IP-защита не указана, лоток не герметичен
• Крышка не включена в комплект - её необходимо заказывать отдельно, если нужна полная защита
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием (например, рядом с крупногабаритным оборудованием без дополнительной защиты)
• При температурах ниже −40C или выше +40C возможна потеря эластичности покрытия - следует проверять условия согласно классу УХЛ2

Примеры использования

• Прокладка кабелей управления на конвейерной линии в заводском цеху
• Разводка слаботочных сетей (LAN, CCTV, телефония) в административном здании
• Кабельная трасса в подвале с высокой влажностью - например, в тепловом пункте
• Наружная трасса под навесом на территории склада или автостоянки
• Обустройство кабельных каналов в торговых точках с частой заменой оборудования

Практические советы

• При проектировании учтите, что внутреннее сечение лотка - 100×100 мм; суммарный диаметр всех кабелей не должен превышать 40–50% этого объема для удобства обслуживания
• Для длинных трасс используйте компенсационные участки - металл расширяется при нагреве, особенно на улице
• Закупайте крышки отдельно (артикулы совместимы с этой моделью), если требуется защита от пыли, влаги или случайного контакта
• Проверьте соответствие перфорации вашим крепёжным элементам - шаг отверстий рассчитан под стандартные хомуты и шпильки
• Артикул clp10-100-100-3 - это базовый элемент системы ESCA; все остальные компоненты (углы, тройники, заглушки) имеют аналогичные префиксы - выбирайте из одного семейства для совместимости
