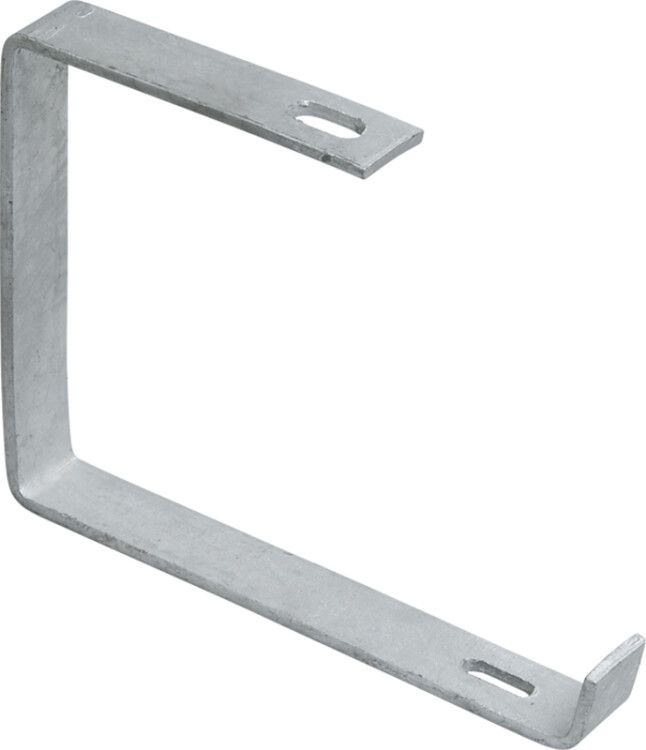

Подвес для лотка С-образ. осн.100 сталь IEK CLW10-VRU-100

Подвес С-образный 100 мм сталь от IEK (ИЭК) в артикуле clw10-vru-100 предназначен для надёжного крепления кабельных трасс к потолку. Изготовлен из оцинкованной стали, выдерживает нагрузки до 0,1 кН и работает в широком диапазоне температур - от -60 до +60 C.

Назначение и область применения

Подвес С-образный 100 мм сталь используется для фиксации кабельных лотков, трубопроводов и других элементов трасс на потолочных перекрытиях. Подходит для прокладки силовых и слаботочных сетей в помещениях с высокой влажностью, на производстве, в офисах, жилых зданиях и на объектах инфраструктуры. Применяется совместно с лотками шириной 100 мм.

Технические характеристики

• Ширина лотка: 100 мм - соответствует стандартным размерам кабельных лотков
• Несущая способность: 0,1 кН (10 кг) - допустимая нагрузка на один подвес
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен
• Покрытие: гальваническое цинкование - равномерный антикоррозийный слой
• Толщина материала: 5 мм - обеспечивает жесткость и прочность
• Способ монтажа: потолочный - крепится анкерными болтами к бетонному или кирпичному основанию
• Тип соединения: винтовое - позволяет регулировать высоту и фиксировать детали
• Диапазон рабочих температур: от -60 до +60 C - подходит для холодных и теплых помещений
• Цвет: серый - соответствует цветовой гамме металлических изделий IEK
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к крепежным элементам

Совместимость и монтаж

Подвес С-образный 100 мм сталь совместим с лотками шириной 100 мм, имеющими стандартные отверстия для крепления. Монтаж выполняется с помощью анкерных болтов или химических анкеров в бетонную или кирпичную поверхность. Для сборки трассы используются винты, которые проходят через верхние отверстия подвеса и фиксируют лоток. Учитывайте посадочный диаметр - он рассчитан под стандартные метизы M8–M10. Не рекомендуется использовать на деревянных или легких перегородках без усиления.

Безопасность и стандарты

Подвес соответствует ГОСТ 14918-80, который определяет требования к крепежным элементам для кабельных систем. Гальваническое цинкование обеспечивает электроизоляцию и снижает риск коррозии даже в условиях повышенной влажности. Сертифицирован для работы в закрытых помещениях и на промышленных объектах.

Преимущества

• Высокая механическая прочность благодаря толщине 5 мм
• Устойчивость к коррозии за счёт гальванического цинкования
• Простота установки - винтовое соединение позволяет легко регулировать высоту
• Совместимость с продукцией серии CLW от IEK - единая система комплектующих
• Работает в экстремальных температурах - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначена для крепления тяжёлых конструкций - максимальная нагрузка 0,1 кН (10 кг)
• Не применяется для крепления к металлопрофилю без предварительного усиления
• Не рекомендуется для открытых площадок без защиты от осадков - хотя материал устойчив к коррозии, длительное воздействие воды может снизить срок службы
• Не подходит для лотков шириной более 100 мм - возможен перекос и потеря устойчивости

Примеры использования

• Фиксация кабельных лотков в серверных комнатах
• Крепление трасс на чердачных перекрытиях в жилых домах
• Установка проводки на производственных участках с высокой запылённостью
• Обустройство электроснабжения в холодильных камерах и логистических центрах

Практические советы

• При монтаже используйте анкеры подходящего типа и длины - минимум 50 мм в бетоне
• Проверьте расстояние между точками крепления - согласно нормам, шаг не должен превышать 1,5 м
• Перед установкой убедитесь, что лоток имеет отверстия под винты - они должны точно совпадать с отверстиями на подвесе
• Для длинных трасс используйте несколько подвесов С-образных 100 мм сталь - не экономьте на количестве креплений
• Подвесы IEK (ИЭК) clw10-vru-100 можно сочетать с другими элементами серии CLW - это гарантирует совместимость и эстетику системы
