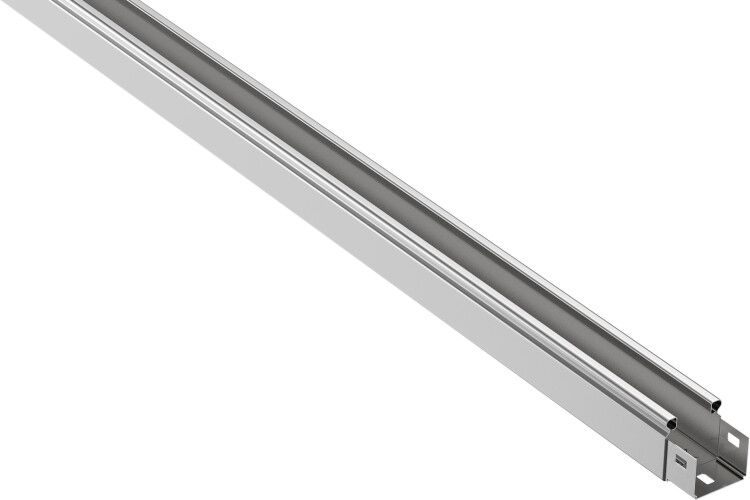

Лоток кабельный неперфорированный ESCA 50х50х3000 IEK (ИЭК) CLN10-050-050-3

Лоток листовой неперфорированный 50х50х3000 сталь 0.7мм от бренда IEK - это элемент кабеленесущей системы, предназначенный для безопасной прокладки и защиты кабелей в промышленных и коммерческих объектах. Артикул cln10-050-050-3 выполнен из оцинкованной стали с интегрированным соединительным разъёмом, что упрощает сборку трассы и повышает надёжность соединений.

Назначение и область применения

Лоток листовой неперфорированный 50х50х3000 сталь 0.7мм используется для прокладки силовых и слаботочных кабелей в условиях, где требуется механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе под навесом, в помещениях с высокой влажностью и на открытых площадках. Благодаря отсутствию перфорации исключается попадание пыли, влаги и сторонних предметов внутрь канала. Для полной защиты рекомендуется использовать с отдельно поставляемой крышкой.

Технические характеристики

• Форма: прямоугольный листовой лоток, размеры 50×50×3000 мм
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячее цинкование по ГОСТ 9.307, обеспечивающее коррозионную стойкость
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и влажности до 98%
• Огнестойкость: соответствие требованиям ТР ТС 004/2011 и ГОСТ Р 52868-2021
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Цвет: серый

Совместимость и монтаж

Лоток листовой неперфорированный 50х50х3000 сталь 0.7мм оснащён интегрированным соединительным разъёмом - это позволяет легко состыковывать элементы без дополнительных фитингов. Монтажные отверстия выполнены по стандарту NATO, что обеспечивает совместимость с крепёжными системами от различных производителей. Крепление осуществляется на кронштейны, подвесы или к стенам с помощью болтов M6–M8. Для герметизации трассы необходимо дополнительно установить крышку (не входит в комплект).

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечивается за счёт стального основания и отсутствия горючих материалов. Цинковое покрытие снижает риск возникновения электрохимической коррозии, что особенно важно в средах с повышенной влажностью.

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и однородному профилю
• Защита от коррозии - цинковое покрытие сохраняет целостность даже при механических повреждениях
• Интегрированный соединительный разъём ускоряет сборку и исключает необходимость в дополнительных переходниках
• Совместимость с системой ESCA - все элементы (углы, тройники, крышки) подходят без адаптеров
• Поддержка стандарта NATO - универсальное крепление для любых типов кронштейнов

Ограничения применения

• Не предназначен для прокладки кабелей в местах постоянного контакта с открытым пламенем или высокими температурами (>+100 C)
• Без крышки не обеспечивает полную защиту от воды - не применяется в условиях прямого дождя или подтопления
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щёлочи, растворители)
• Толщина 0,7 мм не подходит для нагрузок выше 15 кг/м - при больших массах кабельных bundles требуются усиленные опоры

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Силовые трассы в торговых центрах, офисных зданиях
• Кабельные каналы в подвальных помещениях с высокой влажностью
• Наружные маршруты под навесом - например, между корпусами производственного комплекса
• Системы автоматизации в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина и глубина лотка 50 мм должны точно соответствовать крепёжным элементам
• Для длинных трасс (более 10 м) используйте компенсационные участки - металл расширяется при нагреве
• Обязательно закрывайте лоток крышкой, если есть риск попадания влаги, пыли или посторонних предметов
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки антикоррозийным составом
• Артикул cln10-050-050-3 совместим с другими элементами серии ESCA - можно смело заказывать углы, тройники и крышки из того же семейства
