Пластина соединительная h=50 | CLP1S-050 IEK

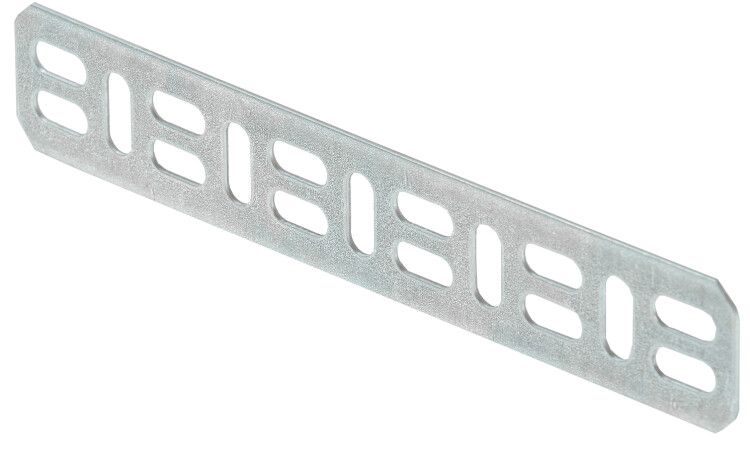

Пластина соединительная высота 50 мм от IEK (ИЭК), артикул clp1s-050, предназначена для надёжного болтового соединения металлических кабельных лотков и аксессуаров. Изготовлена из оцинкованной стали, выдерживает экстремальные температуры и соответствует ГОСТ 14918-80.

Назначение и область применения

Пластина соединительная высота 50 мм используется для соединения секций кабельных лотков по длине - например, при удлинении трассы или переходе через технологические зоны. Подходит для установки на вертикальных и горизонтальных участках. Применяется в промышленных объектах: на заводах, в распределительных пунктах, на транспорте, в энергетике и других местах, где требуется прочная и долговечная система прокладки кабелей.

Технические характеристики

• Высота: 50 мм - обеспечивает совместимость с лотками стандартной высоты;
• Ширина: от 100 до 600 мм - позволяет использовать с лотками различного сечения;
• Толщина материала: 1,5 мм - гарантирует жёсткость и устойчивость к деформациям;
• Материал: сталь оцинкованная, покрытие - горячее цинкование по методу Сендзимира (слой цинка 10–20 мкм);
• Тип соединения: болтовое - фиксация с помощью стандартных болтов М6–М8;
• Диапазон рабочих температур: от –60 C до +60 C - работает в холодных регионах и нагреваемых помещениях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при воздействии открытого пламени;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным системам.

Совместимость и монтаж

Пластина соединительная высота 50 мм совместима с любыми металлическими кабельными лотками, имеющими такую же высоту и подходящую ширину (100–600 мм). Устанавливается на торцевые поверхности лотков с двух сторон - один элемент соединяет две секции. Для монтажа требуются болты и гайки, которые не входят в комплект. Рекомендуется использовать болты класса прочности 4.8 и выше. Крепление выполняется равномерно по периметру, чтобы избежать перекоса. Лоток должен быть предварительно выровнен перед затяжкой.

Безопасность и стандарты

Пластина соединительная высота 50 мм изготовлена в соответствии с ГОСТ 14918-80, что подтверждает её безопасность для использования в промышленных сетях. Горячее цинкование по методу Сендзимира обеспечивает длительную антикоррозийную защиту даже в агрессивных средах. Огнестойкость позволяет применять изделие в зонах с повышенными требованиями к пожарной безопасности, включая кабельные тоннели и этажные шахты.

Преимущества

• Увеличенная толщина материала (1,5 мм) снижает риск прогиба при нагрузке;
• Цинковое покрытие защищает от коррозии в условиях высокой влажности, химических паров и перепадов температур;
• Поддерживает работу в экстремально низких температурах - до –60 C, что важно для северных регионов и холодильных камер;
• Совместимость с широким спектром лотков (100–600 мм) упрощает замену и модификацию существующих трасс;
• Срок службы 20 лет снижает необходимость частого обслуживания и замены.

Ограничения применения

• Не предназначен для соединения лотков с высотой менее 50 мм - возможен перекос и плохая герметичность;
• Не рекомендуется использовать в качестве опорной детали - не рассчитана на вертикальные нагрузки, кроме массы самого лотка и кабелей;
• Не обеспечивает электрическую проводимость между секциями; для заземления необходимо дополнительно прокладывать перемычки;
• Не подходит для наружной установки без защиты от механических повреждений - хотя цинк устойчив к коррозии, удары могут нарушить защитный слой.

Примеры использования

• Соединение двух участков лотка на производственной линии при изменении направления трассы;
• Установка в распределительном щите для вывода кабелей из одного уровня в другой;
• Прокладка кабелей в холодильных камерах, где температура опускается ниже –40 C;
• Обустройство кабельных каналов в подземных тоннелях метрополитена - благодаря огнестойкости и коррозионной стойкости.

Практические советы

• Перед монтажом проверьте ширину лотка - она должна попадать в диапазон 100–600 мм, иначе пластина будет слишком свободной или плотной;
• Затягивайте болты равномерно, начиная с углов, чтобы избежать перекоса соединения;
• Для систем с большим количеством кабелей используйте дополнительные усиливающие планки - пластина сама по себе не воспринимает вес свыше 50 кг на метр;
• Если лоток установлен в агрессивной среде (например, химический цех), периодически осматривайте места соединений на предмет повреждений цинкового покрытия;
• Артикул clp1s-050 от IEK (ИЭК) легко найти в каталогах - он совпадает с другими элементами серии CLP, что упрощает закупку запчастей.
