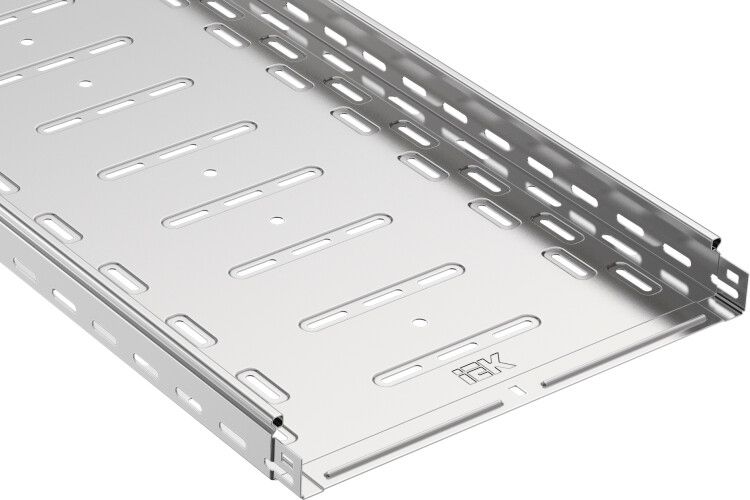

Лоток перфорированный ESCA 50x400 мм, 3000 мм IEK (ИЭК) CLP10-050-400-3

Лоток перфорированный листовой 400х50х3000 сталь 1 мм от IEK - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-050-400-3 выполнен из оцинкованной стали с перфорацией, что обеспечивает легкий доступ к проводам и хорошую вентиляцию.

Назначение и область применения

Лоток перфорированный листовой 400х50х3000 сталь 1 мм используется для организации кабельных трасс в промышленных, коммерческих и жилых зданиях. Подходит для прокладки кабелей управления, связи, питания и других слаботочных и силовых линий. Благодаря оцинкованному покрытию и классу климатического исполнения УХЛ2, его можно применять как внутри помещений, так и на открытых участках под навесом - например, на фасадах, в тоннелях, на эстакадах. Также допускается использование в условиях повышенной влажности.

Технические характеристики

• Размеры: ширина 400 мм, высота 50 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 1 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 (конвейерный способ)
• Цвет: 7047 RAL (серый матовый)
• Перфорация: наличие отверстий по всей поверхности - в дне и боковых стенках
• Огнестойкость: соответствие требованиям ГОСТ Р 52868-2021
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Климатическое исполнение: УХЛ2 - для работы при температуре от −40C до +40C

Совместимость и монтаж

Лоток перфорированный листовой 400х50х3000 сталь 1 мм имеет интегрированный соединитель - это позволяет легко состыковывать несколько секций без дополнительных деталей. Монтаж осуществляется на кронштейны, подвесы или крепится к стенам с помощью хомутов. Перфорация упрощает установку крепежа: достаточно просверлить отверстие через любое отверстие в лотке. Для герметичного закрытия рекомендуется использовать крышку IEK того же размера. Лоток совместим с другими элементами серии ESCA: углы, переходники, ответвители и заглушки.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТР ТС 004/2011 (безопасность низковольтного оборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечивается за счет стального основания и отсутствия горючих материалов. Цинковое покрытие предотвращает коррозию даже при повреждении поверхностного слоя.

Преимущества

• Перфорация по всем сторонам - удобство для крепления кабелей, диагностики и модификации трассы
• Высокая механическая прочность благодаря толщине 1 мм и качественной стали
• Защита от коррозии - оцинковка увеличивает срок службы в агрессивных средах
• Интегрированный соединитель снижает время сборки и исключает потери при стыковке
• Совместимость с широким спектром аксессуаров серии ESCA

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не является водоупорным. Не следует использовать в местах с частыми ударными нагрузками или где возможен контакт с открытым пламенем. Нельзя применять в средах с агрессивными химикатами (например, кислоты, щелочи) - они разрушают цинковое покрытие. Температурный диапазон ограничен значением УХЛ2: ниже −40C и выше +40C требуют дополнительной проверки.

Примеры использования

• Прокладка кабелей в цехах заводов - для управления станками и автоматикой
• Кабельные трассы в торговых центрах - питание освещения, видеонаблюдения, POS-терминалов
• Наружные маршруты под навесом - связь между корпусами, антенны, камеры наблюдения
• Аварийные выходы и лифтовые шахты - там, где нужен быстрый доступ к проводам

Практические советы

• При проектировании учтите посадочные размеры: ширина 400 мм требует свободного пространства минимум 450–500 мм для монтажа креплений
• Для длинных трасс (более 10 м) используйте компенсационные участки - металл расширяется при нагреве
• Загибайте лоток только с применением специальных инструментов - ручное изгибание вызывает растрескивание цинка
• При необходимости сверления отверстий - используйте сверло по металлу, после чего обработайте края антикоррозийным составом
• Совмещайте этот лоток с крышкой IEK clp10-050-400-3C для защиты от пыли и влаги в условиях повышенной запыленности
