Лоток перфорированный 400х 80х3000мм, горячеоцинкованный | 35306HDZ DKC ДКС

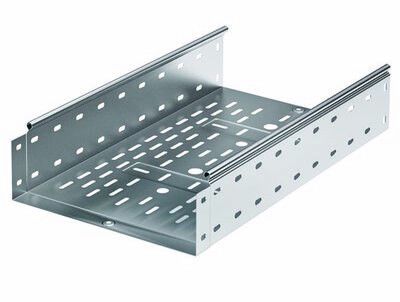

Лоток перфорированный 400х80х3000мм, сталь 1мм, горячеоцинкованный от бренда DKC (ДКС), артикул 35306hdz, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его перфорированная конструкция снижает массу, обеспечивает доступ к кабелям и совместим с системой S5 Combitech.

Назначение и область применения

Лоток перфорированный 400х80х3000мм, сталь 1мм, горячеоцинкованный используется для прокладки кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для внутренней и наружной установки - благодаря защите от коррозии и климатическому исполнению УХЛ(1,5) выдерживает колебания температур и повышенную влажность. Применяется в цехах, на элеваторах, в АЭС, на транспорте, в системах автоматизации.

Технические характеристики

• Размеры: ширина 400 мм, высота 80 мм, длина 3000 мм
• Толщина стали: 1 мм
• Материал: оцинкованная сталь с горячим цинкованием
• Полезное сечение: 31 500 мм2
• Перфорация: боковые стенки perforated, есть монтажные отверстия
• Огнестойкость: соответствует требованиям пожарной безопасности
• Цвет: серый
• Климатическое исполнение: УХЛ(1,5) - работает при температурах от −50C до +40C
• Степень защиты: IP10 (при использовании крышек - до IP54)
• Исполнение: без разъема - требует соединения с другими элементами системы

Совместимость и монтаж

Лоток перфорированный 400х80х3000мм, сталь 1мм, горячеоцинкованный совместим с компонентами системы S5 Combitech от DKC. Соединение осуществляется методом «мама–папа» - без дополнительных фиксаторов. Благодаря этому монтаж занимает меньше времени, а соединения остаются герметичными и прочными. Для крепления используются болты через монтажную перфорацию. Рекомендуется использовать кронштейны и опоры, рассчитанные на нагрузку кабельных трасс. Нельзя использовать с разъёмами - этот вариант лотка не предусматривает их установку.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности (огнестойкий). Горячее цинкование обеспечивает долговечность в агрессивных средах. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях повышенной влажности, запылённости и перепадов температур. Сертифицирован для применения в соответствии с ГОСТ Р 50571 и нормами электроустановок.

Преимущества

• Высокая несущая способность - за счёт формованного профиля (увеличение жёсткости до 54%)
• Сниженный вес из-за перфорации - удобнее транспортировать и монтировать
• Доступ к кабелям - можно легко проверить, заменить или добавить провода без демонтажа
• Устойчивость к коррозии - горячее цинкование защищает даже при механических повреждениях покрытия
• Быстрый монтаж - система «мама–папа» исключает использование дополнительных деталей
• Защита кабелей - гладкая поверхность без острых кромок предотвращает повреждение изоляции

Ограничения применения

• Не предназначена для прямого контакта с открытыми источниками пламени - хотя огнестойкая, не является противопожарным барьером
• IP10 без крышки - для защиты от воды и пыли требуется установка крышек (не входят в комплект)
• Не подходит для прокладки в зонах с постоянным химическим воздействием (например, кислоты, щёлочи) - цинк устойчив, но не бесконечно
• Требуется точный расчёт нагрузки - максимальная нагрузка зависит от шага опор и типа кабелей
• Не имеет встроенного разъёма - нельзя использовать как переходник между участками без дополнительных элементов системы

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Трассировка силовых кабелей в подземных парковках и тоннелях
• Обустройство кабельных каналов в серверных помещениях с частым обслуживанием
• Монтаж в наружных распределительных пунктах (НРП) на железнодорожных станциях
• Использование в системах освещения и сигнализации на производственных площадках

Практические советы

• При монтаже соблюдайте радиус изгиба - не менее 5×высоты лотка (400 мм), чтобы не деформировать профиль
• Для длинных трасс используйте компенсационные участки - тепловое расширение металла может вызвать напряжение
• Выбирайте кронштейны с учётом веса кабелей - суммарная нагрузка не должна превышать допустимые значения для системы S5 Combitech
• Если нужна защита от пыли/влаги - обязательно закрывайте лоток крышками (совместимы с этим типом)
• Проверьте посадочные отверстия перед креплением - они должны точно совпадать с крепёжными элементами
• При работе в агрессивной среде регулярно осматривайте покрытие - при появлении белых пятен (коррозии цинка) рекомендуется обработка антиржавчинным составом
