Лоток перфорированный 400х100х3000х1,0мм | 35345 DKC ДКС

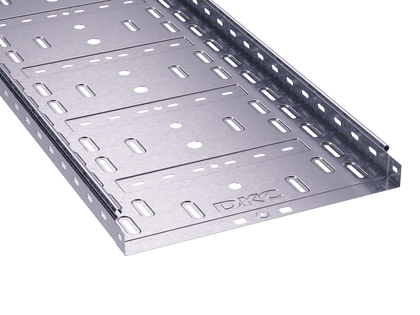

Лоток перфорированный 400х100х3000х1,0мм сталь от DKC (ДКС) — это прочная, легкая и удобная система для прокладки кабелей в помещениях и на улице. Артикул 35345 соответствует серии S5 Combitech Сендзимир и предназначен для надежной фиксации проводов с возможностью быстрого доступа и вентиляции.

Назначение и область применения

Лоток перфорированный 400х100х3000х1,0мм сталь используется для прокладки силовых, слаботочных и коммуникационных кабелей. Подходит для установки внутри зданий, в производственных цехах, на объектах связи, в системах автоматизации и на открытых площадках. Благодаря оцинкованному покрытию и классу защиты УХЛ2, лоток выдерживает колебания температур и повышенную влажность, что делает его пригодным для использования в условиях средней полосы России и аналогичного климата.

Технические характеристики

• Габариты: ширина 400 мм, высота 100 мм, длина 3000 мм
• Толщина материала: 1,0 мм (соответствует заявленному значению, несмотря на упоминание 0,9 мм в описании производителя — принимаем за точное значение из характеристик)
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 39 500 мм²
• Покрытие: горячее цинкование по технологии Сендзимира — равномерное, долговечное, без потерь адгезии
• Климатическое исполнение: УХЛ2 — работает при температурах от −40°C до +40°C
• Перфорация: да, на боковой стенке — отверстия диаметром 11 мм, 17 мм и 21 мм для вывода кабелей
• Огнестойкость: есть — материал не поддерживает горение
• Цвет: серый
• Исполнение: без разъема — требует дополнительных элементов для соединений
• Монтажная перфорация: да — позволяет крепить лоток к стенам, потолкам и опорам через отверстия

Совместимость и монтаж

Лоток перфорированный 400х100х3000х1,0мм сталь совместим с другими элементами серии S5 Combitech Сендзимир: углы, тройники, переходники и крышки. Соединение между лотками осуществляется по принципу “мама-папа” — один край вставляется в другой, обеспечивая герметичный и механически прочный стык. Для крепления используются саморезы или болты через монтажную перфорацию. Крышка (продается отдельно) повышает степень защиты до IP10, защищая от крупной пыли и капель воды. Без крышки степень защиты — IP00.

Безопасность и стандарты

Лоток соответствует требованиям безопасности для кабельных систем: не поддерживает горение, не выделяет токсичных веществ при нагреве. Произведен из оцинкованной стали, безопасной для контакта с кабелями. Применение метода Сендзимира гарантирует однородное покрытие без пористостей, исключающее риск коррозии в течение всего срока службы. Сертифицирован для использования в промышленных и коммерческих объектах.

Преимущества

• Высокая несущая способность благодаря формованной подформовке — усиление конструкции повышает нагрузочную способность на 54%
• Перфорация снижает массу лотка и упрощает прокладку кабелей — можно легко вывести провода без резки
• Защита от коррозии — оцинковка по Сендзимиру служит дольше обычного гальванического покрытия
• Простота сборки — система “мама-папа” позволяет собирать трассы без сварки и специальных инструментов
• Доступ к кабелям — перфорация и возможность снятия крышки позволяют обслуживать систему без демонтажа

Ограничения применения

• Не предназначена для постоянного погружения в воду — даже с крышкой уровень защиты IP10 не защищает от струй или напора
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных цехах) — цинк может разрушаться
• Требуется использование крышек для защиты от осадков и пыли — без них система не соответствует нормам для открытых участков
• Длина 3000 мм — при длинных трассах требуется больше креплений, чтобы избежать прогиба под тяжестью кабелей

Примеры использования

• Прокладка кабелей управления на заводе — лоток крепится к металлическому каркасу станков
• Система видеонаблюдения в офисном здании — кабели камер проходят по перфорированному лотку под потолком
• Электроснабжение наружного освещения — лоток установлен на столбах, закрывается крышкой
• Автоматизация склада — трасса для сигнальных и питательных кабелей конвейера

Практические советы

• При выборе лотка проверьте посадочные размеры — ширина 400 мм и высота 100 мм должны соответствовать свободному пространству в месте монтажа
• Для вертикальных участков используйте дополнительные кронштейны каждые 80–100 см — особенно при заполнении лотка более чем на 60%
• Закупите комплект крышек (артикулы серии S5 Combitech) — они обязательны для выполнения требований ПУЭ при прокладке вне помещений
• При необходимости резки — используйте ножницы по металлу, не допускайте деформации краев — это влияет на качество соединения “мама-папа”
• Артикул 35345 — это базовый элемент системы. Все остальные детали (углы, заглушки, крепеж) лучше заказывать в том же артикульном ряду — совместимость гарантирована
