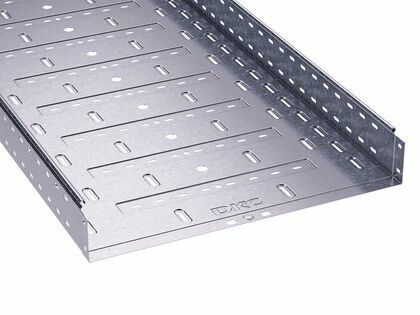

Лоток перфорированный S5 Combitech 500x80x3000x1мм DKC 35307

Лоток перфорированный листовой 500х80 L3000 сталь 1,0 мм от DKC (ДКС) - это прочный, легкий и удобный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на улице. Артикул 35307 выполнен из оцинкованной стали по методу Сендзимира, обеспечивая долговечность даже в условиях повышенной влажности.

Назначение и область применения

Лоток перфорированный листовой 500х80 L3000 сталь 1,0 мм используется для организации открытых кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для прокладки кабелей в цехах, на элеваторах, в тоннелях, на фасадах зданий и других местах, где требуется доступ к кабелям для обслуживания. Применяется как внутри помещений, так и на открытом воздухе благодаря защищённому покрытию и классу климатического исполнения УХЛ2.

Технические характеристики

• Габариты: ширина 500 мм, высота 80 мм, длина 3000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,0 мм
• Полезное сечение: 39 500 мм2
• Покрытие: холодное цинкование, обеспечивающее коррозионную стойкость
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: наличие отверстий диаметром 11 мм, 17 мм и 21 мм для вывода кабелей
• Монтажная перфорация: да - позволяет крепить лоток к стенам, потолкам и опорам через стандартные отверстия
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый
• Исполнение: без разъёма - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток перфорированный листовой 500х80 L3000 сталь 1,0 мм совместим с системой S5 Combitech Сендзимир. Для сборки трассы используются стандартные крепления и переходники DKC. Соединение между лотками выполняется по принципу “мама-папа” - один край вставляется в другой, образуя герметичный и механически устойчивый стык. Крепление осуществляется через монтажную перфорацию с помощью болтов, хомутов или кронштейнов. Рекомендуется использовать крышки (входят в комплект системы) для достижения степени защиты IP10.

Безопасность и стандарты

Лоток соответствует требованиям к негорючим материалам (огнестойкость подтверждена). Покрытие по методу Сендзимира соответствует ГОСТ 14918 и обеспечивает равномерное цинкование без пористости. Климатическое исполнение УХЛ2 гарантирует работу в условиях умеренного и холодного климата. Наличие перфорации снижает риск перегрева кабелей за счёт естественной вентиляции.

Преимущества

• Высокая несущая способность - благодаря формованной подформовке, жёсткость конструкции возрастает на 54%
• Сниженный вес за счёт перфорации - проще транспортировать и монтировать
• Защита кабелей от повреждений - гладкая поверхность без острых кромок
• Удобство обслуживания - отверстия позволяют вывести кабели без резки лотка
• Долговечность - оцинковка по методу Сендзимира устойчива к коррозии даже при механическом воздействии

Ограничения применения

Не предназначен для прямого контакта с открытыми источниками воды - степень защиты IP10 допускает лишь защиту от вертикально падающих капель. Без крышек не обеспечивает защиту от пыли и брызг. Не рекомендуется использовать в средах с агрессивными химикатами, паром или постоянным воздействием солевых растворов. Максимальная нагрузка рассчитана на стандартные кабельные массивы - при прокладке тяжёлых многожильных кабелей или труб необходимо проверять распределённую нагрузку на опоры.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в административных зданиях и офисах
• Наружные маршруты связи на промплощадках и энергообъектах
• Подключение оборудования в производственных цехах с частым доступом для ремонта
• Обустройство кабельных каналов в тоннелях и подземных переходах

Практические советы

• При монтаже учитывайте посадочные размеры - ширина 500 мм требует свободного пространства минимум 550–600 мм для установки креплений
• Для длинных участков (>15 м) используйте компенсационные участки или деформационные швы
• Перед монтажом проверьте целостность оцинкованного покрытия - повреждения можно восстановить специальным цинкосодержащим составом
• Чтобы получить IP10, обязательно закрывайте лоток крышками из комплекта S5 Combitech
• Артикул 35307 совместим с другими элементами серии S5 Combitech - все крепежи, углы и переходы подходят без адаптеров
