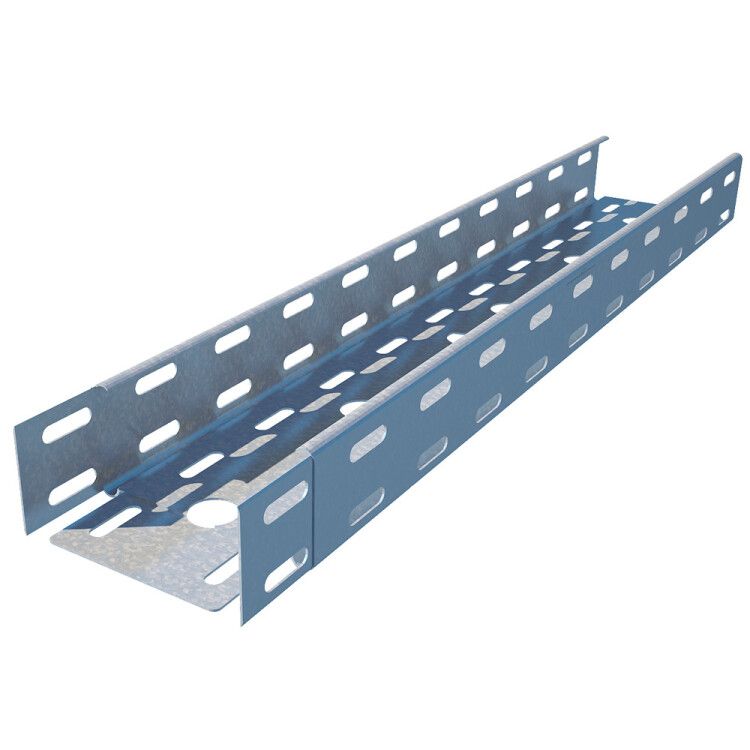

Лоток перфорированный LP50 Быстрый монтаж 400х50х3000х1 мм СИСТЕМА КМ LO0612

Лоток перфорированный листовой 400х50х3000х1,0 мм быстрый монтаж от КМ-Профиля - это готовое решение для прокладки кабельных трасс в помещениях с умеренной влажностью. Конструкция с перфорацией снижает массу, улучшает теплоотвод и позволяет быстро собирать трассы без сварки. Артикулы lp50*400*1.0*3000, lo0612 и lp50-400-1.0-3000 соответствуют одному изделию.

Назначение и область применения

Лоток перфорированный листовой 400х50х3000х1,0 мм быстрый монтаж предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Подходит для офисов, производственных цехов, телекоммуникационных пунктов, распределительных щитовых. Используется там, где важны легкий вес, вентиляция трассы и скорость сборки. Не применяется на улице, в сырых помещениях или агрессивных средах (например, химических лабораториях).

Технические характеристики

• Размеры: ширина 400 мм, высота борта 50 мм, длина 3000 мм, толщина металла 1 мм
• Материал: оцинкованная сталь, покрытие - горячее цинкование по методу Сендзимира
• Перфорация: есть на боковых стенках и дне - увеличивает жесткость и снижает вес
• Полезное сечение: 19 222 мм2 - площадь для прокладки кабелей
• Огнестойкость: да - материал не поддерживает горение
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях сухого и умеренно влажного воздуха
• Исполнение: с интегрированным соединителем - без дополнительных крепежей

Совместимость и монтаж

Лоток перфорированный листовой 400х50х3000х1,0 мм быстрый монтаж оснащен фиксирующими выступами на торцах - они зацепляются друг за друга при стыковке. Соединение происходит без болтов, сварки или инструментов: просто совмещаете два участка и надавливаете. Монтировать можно на кронштейны, потолочные подвесы или стены. Для герметичности и защиты от пыли используйте крышку БАЗОВОЙ СЕРИИ - она совпадает по габаритам и цвету.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает безопасность при перегреве кабелей. Цинковое покрытие по методу Сендзимира обеспечивает равномерную толщину антикоррозийного слоя - выше, чем при обычном горячем цинковании.

Преимущества

• Быстрая сборка благодаря интегрированному замку - экономит время монтажа
• Перфорация снижает вес на 30–40% по сравнению с сплошными лотками
• Хорошая вентиляция - снижает риск перегрева кабелей
• Высокая прочность при минимальной толщине металла - 1 мм достаточно для нагрузок в типовых трассах
• Оцинковка по Сендзимиру - долговечнее обычного покрытия, особенно в сухих помещениях

Ограничения применения

• Не предназначена для открытых площадок - цинк со временем окисляется под воздействием дождя и солнца
• Не подходит для агрессивных сред: химические производства, влажные парилки, морские порты
• Толщина 1 мм не рассчитана на значительные механические удары - например, в зонах с частым проходом грузчиков
• Не следует применять в помещениях с постоянной влажностью выше 80%

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах
• Кабельные трассы на конвейерах в пищевых цехах
• Распределение сигналов в системах видеонаблюдения и автоматизации
• Обвязка оборудования в административных зданиях - свет, розетки, Ethernet

Практические советы

• При расчете количества лотков учтите, что длина одной секции - 3 метра; стыки должны приходиться на опоры
• Для длинных трасс используйте компенсационные переходники - металл расширяется при нагреве
• Проверьте посадочную ширину крепежа - он должен подходить под габариты 400 мм
• Закрывайте лоток крышкой, даже если кабели не требуют защиты - это предотвращает скопление пыли и случайный доступ
• Артикулы lp50*400*1.0*3000, lo0612 и lp50-400-1.0-3000 - это один и тот же продукт от КМ-Профиля; проверяйте наличие по любому из них
