Угол внешний вертикальный 45 градусов 50х400 | VL45*50*400 КМ-профиль LO0158

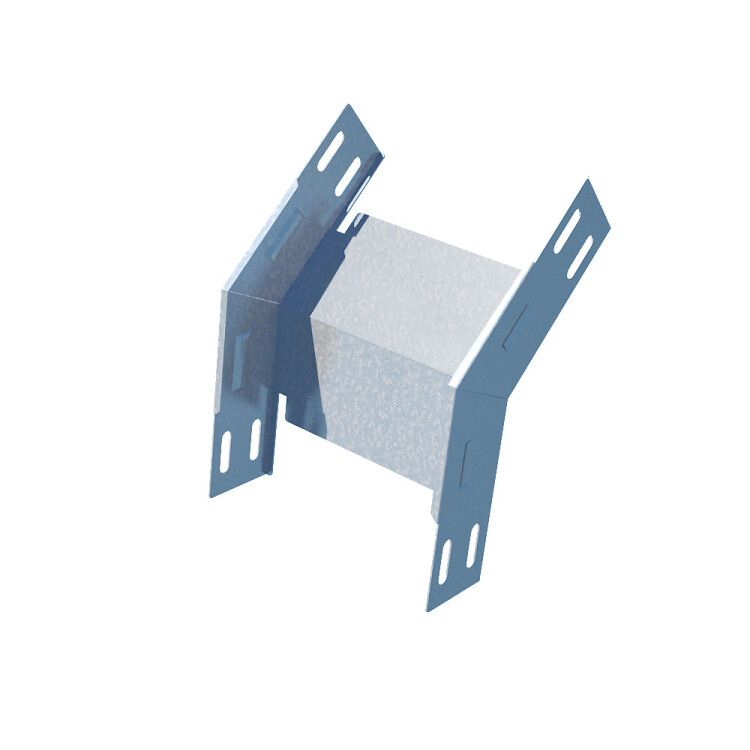

Угол внешний вертикальный 45 градусов 50х400 мм сталь 1 мм от КМ-Профиля предназначен для плавного изменения направления кабельной трассы в вертикальной плоскости, обеспечивая безопасную прокладку кабелей без перегибов. Этот элемент совместим с металлическими лотками той же серии и подходит для внутренней установки в помещениях с сухим или слабоагрессивным климатом.

Назначение и область применения

Элемент применяется для формирования поворотов кабельной трассы под углом 45° в вертикальном направлении. Он заменяет два перпендикулярных участка лотка, снижая количество стыков и уменьшая риск застревания кабелей. Подходит для систем, где требуется сохранить компактность и герметичность трассы - например, в цехах, распределительных щитах, серверных и технологических коридорах.

Технические характеристики

• Материал: сталь 1 мм, оцинкованная по методу Сендзимира - обеспечивает коррозионную стойкость и долговечность;
• Размеры: высота 50 мм, ширина 400 мм, внутренний радиус изгиба 100 мм - позволяет прокладывать кабели с минимальными усилиями и без повреждения изоляции;
• Угол поворота: 45° - оптимальный для плавного перехода между горизонтальным и вертикальным участками;
• Покрытие: серый цинк - соответствует требованиям ГОСТ 15150-69 для климатического исполнения У1, УХЛ1, УХЛ3;
• Огнестойкость: да - материал не поддерживает горение и не выделяет токсичных веществ при нагреве;
• Интегрированный соединитель - исключает необходимость в дополнительных фланцах или болтовых соединениях;
• NATO-отверстия - позволяют использовать стандартные крепёжные элементы для быстрой фиксации к стене или потолку.

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 50х400 мм сталь 1 мм от КМ-Профиля совместим с лотками серии того же размера: 400 мм шириной и 50 мм высотой борта. Соединение происходит через интегрированные лепестки - они плотно заходят друг в друга, образуя единый контур без зазоров. Монтаж выполняется с помощью саморезов или заклёпок через NATO-отверстия. Рекомендуется крепить с шагом не более 800 мм. Перед установкой проверьте соответствие радиуса изгиба допустимому радиусу прокладки кабелей - особенно для силовых и многожильных проводов.

Безопасность и стандарты

• Соответствует ГОСТ 15150-69 - классификация по климатическим условиям У1 / УХЛ1 / УХЛ3;
• Огнестойкость подтверждена - материал не распространяет пламя;
• Цинкование по методу Сендзимира гарантирует равномерное покрытие и отсутствие пористости;
• Не содержит свинца, хрома(VI) и других запрещённых в ЕАЭС веществ.

Преимущества

• Снижение числа стыков - меньше точек возможного повреждения кабелей и утечки пыли;
• Жёсткая конструкция благодаря интегрированным лепесткам - не требует усиления после сборки;
• Готовые отверстия NATO - экономят время монтажа, не нужны дополнительные метки или сверление;
• Оцинкованная сталь - устойчивость к конденсату и коррозии в условиях повышенной влажности, характерной для многих производственных помещений;
• Серый цвет - не выделяется на фоне остальных элементов трассы, эстетично сочетается с лотками и крышками.

Ограничения применения

• Не предназначена для открытой установки на улице - даже при оцинковке срок службы снижается при постоянном воздействии осадков и солевых аэрозолей;
• Не рекомендуется для агрессивных сред: химические производства, кислотные/щелочные цеха, морские объекты;
• Толщина 1 мм - недостаточна для нагрузок выше 15–20 кг/м²; при большом количестве тяжёлых кабелей нужна дополнительная подвеска;
• Внутренний радиус 100 мм - не подходит для кабелей с минимальным радиусом изгиба менее 150 мм (например, некоторые силовые кабели с бумажной изоляцией).

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате;
• Соединение кабельных трасс между этажами в офисных зданиях;
• Формирование маршрута для кабелей управления на конвейерах в пищевой промышленности;
• Запитка оборудования от распределительного щита, расположенного над машинным залом.

Практические советы

• Обязательно используйте крышку - она защищает кабели от пыли, мусора и случайных контактов, особенно в местах с частым обслуживанием;
• Проверяйте посадочный диаметр кабелей перед прокладкой: если кабель слишком толстый, он будет деформироваться при прохождении через радиус 100 мм;
• При монтаже нескольких углов подряд - учитывайте суммарный угол поворота, чтобы не превысить допустимую длину трассы без промежуточных креплений;
• Для длительной эксплуатации в условиях температурных перепадов - контролируйте наличие конденсата внутри лотка, особенно зимой;
• Артикулы lo0158, vl45*50*400 и vl45-50-400 - все обозначают один и тот же продукт от КМ-Профиля, различаются лишь формат записи.
