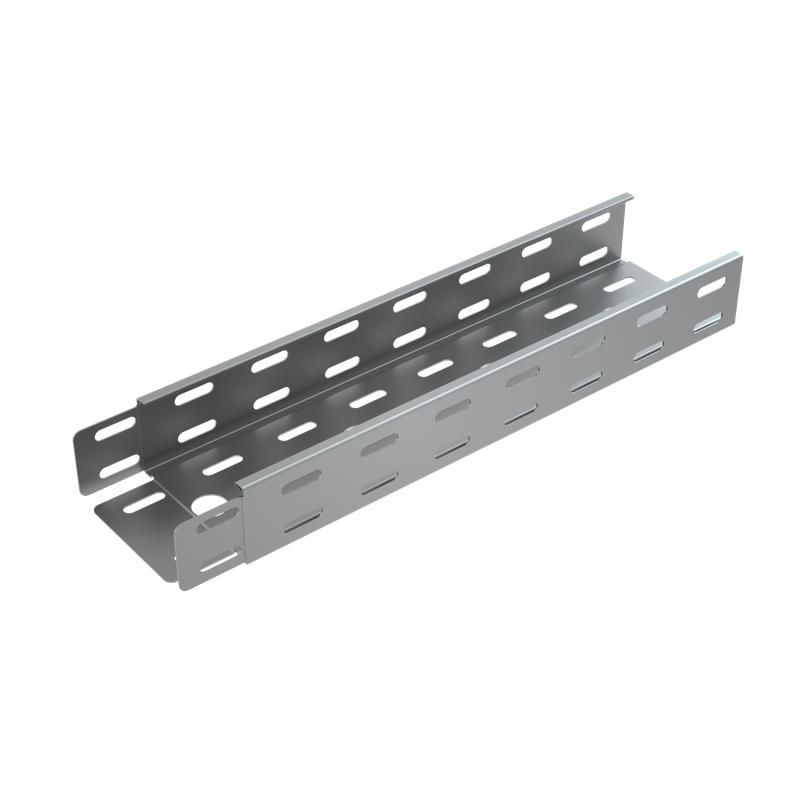

Лоток кабельный листовой перфорированный LP50-400-0.8-2000 50x400x0.8 L2000 Система КМ LO7811

Лоток перфорированный листовой 50х400х0.8 L2000 мм КМ-Профиль - это готовое решение для прокладки кабельных трасс в помещениях с умеренной нагрузкой. Изделие сочетает прочность оцинкованной стали, легкий вес за счет перфорации и удобство быстрой сборки. Артикул lo7811 соответствует базовой серии КМ-Профиль и рассчитан на внутреннюю установку в сухих условиях.

Назначение и область применения

Лоток перфорированный листовой 50х400х0.8 L2000 мм КМ-Профиль предназначен для организации открытых кабельных трасс в зонах с невысокой механической нагрузкой. Применяется в офисах, производственных цехах, серверных, распределительных пунктах и других закрытых помещениях. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей. Не предназначен для наружного монтажа, влажных сред или агрессивных химических условий.

Технические характеристики

• Высота борта: 50 мм - обеспечивает фиксацию кабелей и препятствует их выпадению;
• Ширина секции: 400 мм - позволяет размещать до 15–20 кабелей диаметром до 10 мм в зависимости от типа и плотности укладки;
• Толщина материала: 0,8 мм - оптимальный баланс между жесткостью и массой;
• Длина: 2000 мм - стандартная длина секции для удобной транспортировки и монтажа;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии в сухих условиях;
• Перфорация: круглые отверстия по всей поверхности дна - снижают вес на 30–40%, обеспечивают естественную вентиляцию кабельной трассы;
• Стандарт: соответствие требованиям ГОСТ 15150-69 - гарантирует работу при температуре от −25C до +40C и относительной влажности до 80% без конденсации.

Совместимость и монтаж

Лоток перфорированный листовой 50х400х0.8 L2000 мм КМ-Профиль имеет подготовленные торцы - они точно совпадают по форме и размеру с другими секциями этой же серии. Это позволяет соединять элементы без сварки или дополнительных креплений: просто совместите концы и зафиксируйте саморезами через перфорацию. Для герметичности и защиты от пыли/мусора рекомендуется использовать крышку для листового лотка БАЗОВОЙ СЕРИИ - она совместима по ширине и системе крепления.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69, что подтверждает его работоспособность в климатическом исполнении УХЛ3 - то есть для внутреннего использования в помещениях с контролируемой влажностью и температурой. Метод оцинкования Сендзимира обеспечивает долговечную защиту от электрохимической коррозии. Напряжение и ток через лоток не передаются - он является исключительно механической конструкцией для фиксации кабелей.

Преимущества

• Легкий вес благодаря перфорации - упрощает транспортировку и снижает нагрузку на крепления;
• Ускоренный монтаж - стыковка “по замку” без дополнительных деталей;
• Хорошая вентиляция - снижает риск перегрева кабелей при длительной нагрузке;
• Цинковое покрытие - устойчиво к ржавчине в сухих помещениях, не требует окраски;
• Готовая система комплектующих - крышки, углы, переходники и кронштейны доступны в той же серии.

Ограничения применения

• Не допускается использование во влажных помещениях (бани, подвалы, холодильные камеры) - цинк может начать активно корродировать при постоянной влажности выше 80%
• Не предназначена для внешней установки - воздействие осадков и УФ-излучения разрушает защитное покрытие;
• Не выдерживает ударные и точечные нагрузки - нельзя использовать как несущую конструкцию или площадку для обслуживания;
• Не подходит для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и разделения по группам;
• Толщина 0,8 мм не обеспечивает достаточную жесткость при длинных пролетах более 2 метров без промежуточных опор.

Примеры использования

• Прокладка сетевых кабелей в офисном комплексе от серверной до рабочих мест;
• Распределение питания на автоматизированном участке производства;
• Обустройство кабельных каналов в медицинских учреждениях для оборудования диагностики;
• Монтаж сигнализационных проводов в административных зданиях.

Практические советы

• При проектировании трассы учитывайте посадочный диаметр - максимальный суммарный диаметр всех кабелей не должен превышать 60% от внутреннего объема лотка;
• Для длинных прямых участков используйте минимум одну опору каждые 1,5–2 метра - особенно если лоток заполнен кабелями;
• Перед монтажом проверьте плоскость основания - деформация даже на 1–2 мм может затруднить стыковку секций;
• Закрывайте лоток крышкой сразу после укладки кабелей - это продлевает срок службы и снижает риск повреждения;
• Артикул lo7811 совместим с остальной продукцией серии КМ-Профиль - все крепежи, уголки и заглушки подходят без адаптеров.
