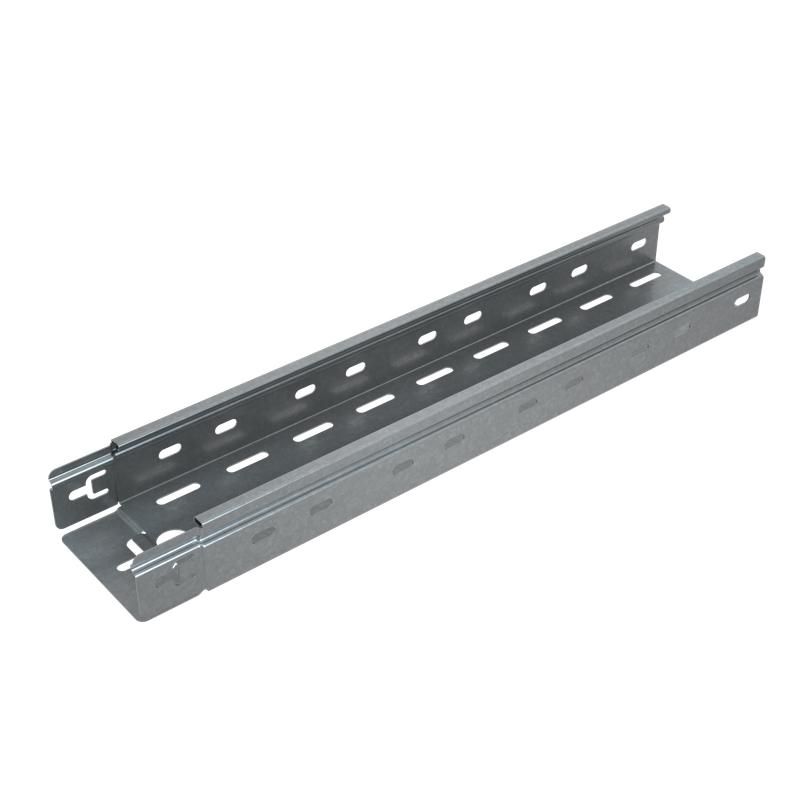

Лоток перфорированный 50х100х0.7 L2000 мм Быстрый монтаж ПЛЮС - LPplus50-100-0.7-2000 КМ-Профиль PL2297

Лоток перфорированный листовой 50х100х0.7 L2000 мм серия ПЛЮС (Быстрый монтаж ПЛЮС) КМ-профиль - это готовое решение для прокладки кабельных трасс в помещениях. Благодаря интегрированному соединителю и перфорации, он обеспечивает быстрый монтаж и надёжную фиксацию без дополнительных крепёжных деталей.

Назначение и область применения

Лоток перфорированный листовой 50х100х0.7 L2000 мм серия ПЛЮС (Быстрый монтаж ПЛЮС) КМ-профиль предназначен для укладки силовых, информационных и управляющих кабелей внутри зданий. Применяется в офисах, производственных цехах, серверных, телекоммуникационных пунктах и других объектах с сухим климатом. Не рекомендуется для открытых площадок, влажных помещений или агрессивных сред.

Технические характеристики

• Тип изделия: перфорированный лоток
• Размеры: высота борта 50 мм, ширина 100 мм, длина 2000 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,7 мм
• Полезное сечение: 4580 мм2
• Покрытие: холодный цинк, равномерное и прочное
• Исполнение: с интегрированным соединителем
• Перфорация: боковые стенки и основание - для крепления и вентиляции
• Цвет: серый
• Огнестойкость: соответствует требованиям ГОСТ

Совместимость и монтаж

Лоток перфорированный листовой 50х100х0.7 L2000 мм серия ПЛЮС (Быстрый монтаж ПЛЮС) КМ-профиль оснащён заводскими выступами на краях - они обеспечивают плотное и точное соединение между соседними секциями без сварки или болтов. Монтаж выполняется вручную: просто совмещаете концы двух лотков и защёлкиваете. Перфорация в основании позволяет крепить лоток к стене или потолку саморезами или хомутами через каждые 80–120 см. Установка возможна как горизонтально, так и вертикально.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69 и имеет огнестойкую конструкцию. Цинковое покрытие по методу Сендзимира гарантирует долговечность и устойчивость к коррозии в условиях сухих помещений. Наличие перфорации снижает риск перегрева кабелей. Все материалы соответствуют нормам безопасности для внутренней прокладки кабелей.

Преимущества

• Быстрая сборка благодаря интегрированному замку - не нужны дополнительные крепежи для стыков
• Завальцованные края бортов защищают изоляцию кабелей от порезов
• Перфорация в боках и дне - удобство крепления, проветривания и доступа к кабелям
• Высокая жёсткость при минимальной массе - 0,7 мм стали достаточно для нагрузок в типичных трассах
• Универсальный формат - одинаковый шаг перфорации позволяет использовать стандартные крепления

Ограничения применения

Не применяйте лоток перфорированный листовой 50х100х0.7 L2000 мм серия ПЛЮС (Быстрый монтаж ПЛЮС) КМ-профиль в условиях повышенной влажности, на улице, в помещениях с химически активными испарениями или температурой выше +50 C. Также не подходит для прокладки кабелей с внешней оболочкой, требующей герметизации - для этого нужен закрытый лоток с крышкой. Без крышек перфорированный лоток не защищает от пыли и случайного контакта.

Примеры использования

• Прокладка кабелей питания и управления в автоматизированных цехах
• Кабельные трассы в серверных комнатах и распределительных щитах
• Системы видеонаблюдения и связи в административных зданиях
• Обвязка оборудования на конвейерах и станках с частым обслуживанием

Практические советы

• При монтаже соблюдайте радиус изгиба - не менее 5×высоты лотка (250 мм), чтобы не деформировать профиль
• Для длинных трасс используйте компенсаторы или оставляйте зазор 2–3 мм между секциями - металл расширяется при нагреве
• Выбирайте крышки того же производителя - они точно подходят по ширине и перфорации
• Проверьте посадочные места перед установкой: перфорация должна совпадать с крепёжными отверстиями в кронштейнах
• Для кабелей большего диаметра рассчитывайте заполнение не более 40% полезного сечения - 4580 мм2 - чтобы сохранить теплоотвод
