Угол кабельного лотка вертикальный внутренний ПЛЮС КМ 50x100 90° СИСТЕМА КМ PL0470

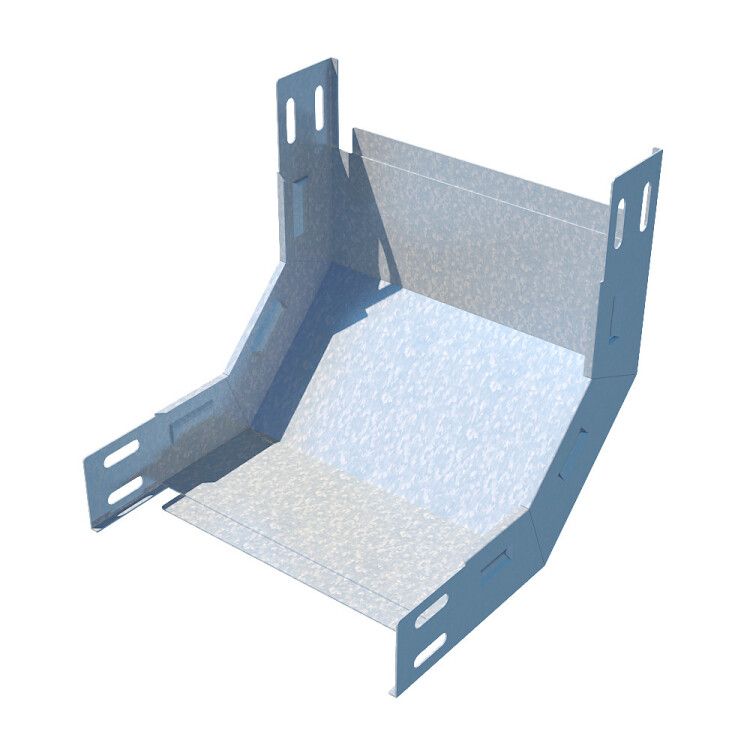

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль предназначен для изменения направления кабельных трасс в вертикальной плоскости под прямым углом. Этот элемент из оцинкованной стали с интегрированным соединителем обеспечивает надёжное соединение с лотками серии PLUS и подходит для установки в помещениях с сухим и слабоагрессивным климатом.

Назначение и область применения

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль используется для перепрофилирования кабельных трасс - как слаботочных, так и силовых линий напряжением до 1000 В. Применяется исключительно в закрытых помещениях: офисах, производственных цехах, распределительных щитовых, телекоммуникационных шкафах. Подходит для систем, где требуется сохранить герметичность и целостность трассы при изменении направления.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точный вертикальный разворот трассы;
• Габариты: 50×100 мм - высота борта 50 мм, ширина основания 100 мм; совместим с лотками той же серии;
• Толщина материала: 0,8 мм - достаточна для жёсткости при минимальном весе;
• Материал: оцинкованная сталь по методу Сендзимира - защищает от коррозии, увеличивает срок службы;
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции;
• Конструктивное исполнение: жёсткий изгиб - не требует сборки, готов к монтажу;
• Исполнение: с интегрированным соединителем - автоматически фиксируется с лотками серии PLUS;
• Наличие NATO-отверстий: да - возможность крепления болтами M4/M5 через стандартные отверстия;
• Огнестойкость: да - соответствует требованиям к негорючим элементам кабельных систем;
• Климатическое исполнение: У1/УХЛ1 - допущен к использованию в помещениях с нормальным и умеренно холодным климатом;
• Цвет: серый - единый внешний вид с другими элементами серии PLUS.

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 50х100 мм сталь 0.8 мм КМ-профиль совместим только с металлическими лотками серии PLUS шириной 100 мм и высотой борта 50 мм. Соединение происходит за счёт интегрированных лепестков - они плотно заходят в кромки лотка, формируя жёсткий и герметичный стык. Монтаж выполняется без дополнительных крепёжных деталей: достаточно совместить элемент с лотком и слегка придавить. Для усиленного крепления можно использовать болты через NATO-отверстия. Не рекомендуется применять с лотками других серий - возможны зазоры и снижение прочности соединения.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Обладает огнестойкостью, что важно для соблюдения правил пожарной безопасности в кабельных трассах. Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при длительной эксплуатации. Наличие NATO-отверстий соответствует международному стандарту крепления для промышленных кабельных систем.

Преимущества

• Не требует дополнительных комплектующих - соединение уже встроено;
• Обеспечивает равномерный радиус изгиба - снижает риск повреждения кабелей;
• Закрытая форма и герметичный стык минимизируют попадание пыли и мусора;
• Поддерживает единую систему с лотками серии PLUS - удобство при масштабировании трассы;
• Устойчив к механическим воздействиям благодаря жёсткой конструкции и толщине 0,8 мм.

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений или зон с повышенной влажностью;
• Не подходит для агрессивных сред: химических цехов, кислотных выбросов, морского климата;
• Не применяется с лотками другой ширины или высоты - несовместимость вызывает утечку и потерю жёсткости;
• Не является самостоятельным элементом - всегда требует соединения с лотками серии PLUS.

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в серверной комнате;
• Изменение направления силовой трассы в производственном цеху вокруг колонны;
• Сборка вертикального участка кабельной системы в этажном шкафе управления;
• Прокладка слаботочных линий (Ethernet, CCTV) в офисных зонах с перепадом уровней.

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты лотка - должны точно совпадать с 100×50 мм;
• Для максимальной защиты от пыли и механических ударов обязательно используйте крышку для угла серии PLUS;
• Если трасса проходит в зоне с частыми вибрациями - дополнительно затяните болты через NATO-отверстия;
• Не применяйте угол в качестве опоры для тяжёлых кабелей - он рассчитан только на направление, а не на нагрузку;
• Артикулы pl0470, nlplus90-50-100 и nlplus90*50*100 - все обозначают один и тот же продукт, различаются лишь формат записи.
