Угол внутренний вертикальный 90 градусов 50х100 | NL90*50*100 КМ-профиль LO0105

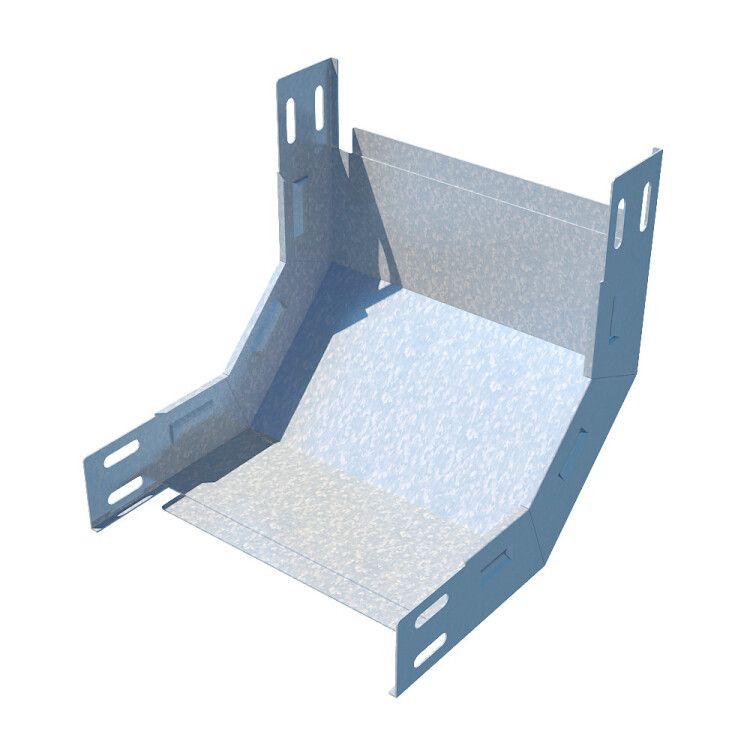

Угол внутренний вертикальный 90 градусов 50х100 мм КМ-профиль NL90-50-100 предназначен для изменения направления кабельной трассы в вертикальной плоскости под прямым углом. Этот элемент из оцинкованной стали совместим с лотками той же серии и обеспечивает надёжное соединение при монтаже слаботочных и силовых сетей до 1000 В. Артикул NL90-50-100 соответствует стандартным размерам и исполнению БАЗОВОЙ СЕРИИ.

Назначение и область применения

Элемент используется для поворота кабельных трасс на 90 градусов в вертикальном направлении. Подходит для прокладки проводов и кабелей в шахтах, коробах, технологических каналах и других закрытых пространствах. Применяется в системах распределения электроэнергии и связи, где требуется изменить направление трассы без потери герметичности и прочности. Угол внутренний вертикальный 90 градусов 50х100 мм КМ-профиль NL90-50-100 идеально сочетается с лотками шириной 100 мм и высотой борта 50 мм.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: 50 мм (высота) × 100 мм (ширина) × 100 мм (внутренний радиус)
• Материал: сталь оцинкованная горячим способом
• Толщина стенки: 0,8 мм
• Исполнение: с интегрированным соединителем
• Цвет: серый
• Направление изгиба: вертикально восходящий
• Наличие NATO-отверстий: да - для крепления болтами M4–M6
• Огнестойкость: есть - выдерживает воздействие открытого огня в рамках требований к кабельным системам

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 50х100 мм КМ-профиль NL90-50-100 совместим исключительно с лотками серии того же формата: ширина 100 мм, высота борта 50 мм. Соединение осуществляется через интегрированные лепестки - они плотно заходят в торец лотка и фиксируются самонарезными винтами или болтами через NATO-отверстия. Монтаж выполняется без дополнительных переходников. Рекомендуется использовать комплектные крышки для завершения трассы и защиты от внешних воздействий.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 для эксплуатации в условиях сухих и слабоагрессивных сред. Огнестойкость подтверждает соответствие нормам безопасности для кабельных систем. Горячее цинкование обеспечивает долговечную защиту от коррозии. Наличие NATO-отверстий соответствует международному стандарту крепления для промышленного оборудования.

Преимущества

• Жёсткая конструкция благодаря интегрированному соединителю - снижает риск деформации при сборке
• Горячее цинкование увеличивает срок службы в сравнении с холодным цинкованием
• NATO-отверстия позволяют легко крепить угол к основанию без сверления
• Огнестойкость делает возможным применение в зонах с повышенными требованиями к пожарной безопасности
• Серый цвет не требует окраски после монтажа - готов к использованию сразу

Ограничения применения

Не рекомендуется использовать в помещениях с высокой влажностью, постоянным контактом с водой или агрессивными химическими веществами. Температурный режим ограничен условиями, предусмотренными ГОСТ 15150-69 - оптимально для температур от −25C до +40C. Не предназначена для наружной установки без дополнительной защиты. Не следует применять с лотками другой ширины - несовместимость вызывает нарушение герметичности и прочности соединения.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в серверной комнате
• Соединение лотков в шахте этажного распределительного щита
• Прокладка силового кабеля от подвального щита к этажным распределительным пунктам
• Обход колонн и перекрытий в офисных и промышленных зданиях

Практические советы

• Проверьте перед монтажом, что ширина и высота лотка точно совпадают с 100×50 мм - даже небольшая разница нарушает герметичность
• Закручивайте крепёж равномерно - перекос лепестков приведёт к образованию зазоров
• Для длительной эксплуатации в пыльных помещениях всегда используйте крышку - она предотвращает забивание трассы мусором
• При необходимости замены или модификации трассы - этот элемент можно демонтировать без повреждения смежных участков
• Артикул NL90-50-100 - единственный вариант в серии с таким радиусом и высотой; другие модели имеют меньший или больший радиус изгиба
