Угол вертикальный внутренний L 50х200 мм с разворотом трассы на 90 град | NLPD90-50-200-L КМ-профиль LO6553

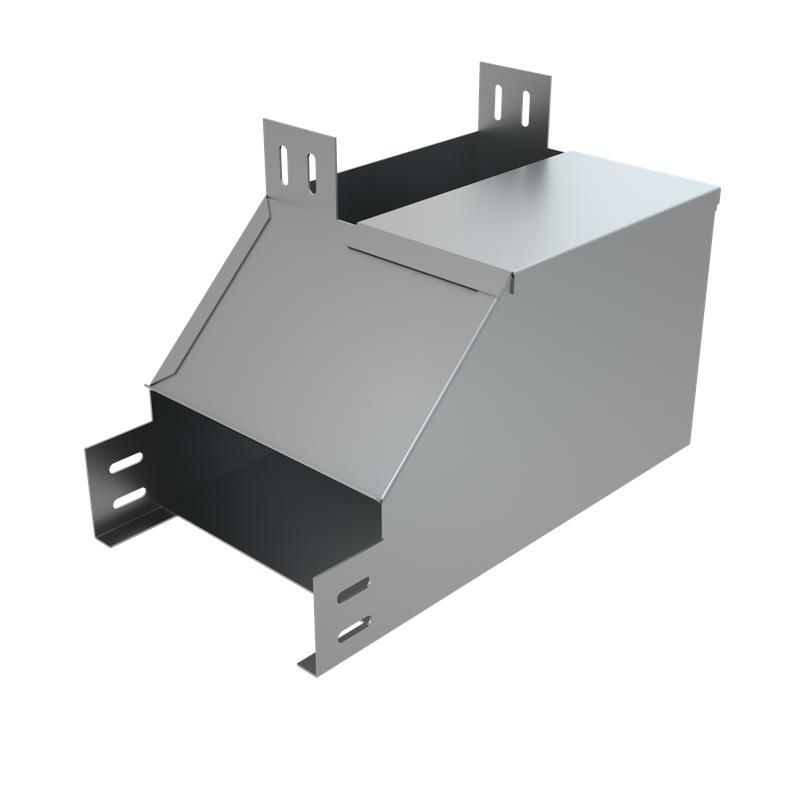

Угол вертикальный внутренний L 50×200 мм с разворотом трассы на 90 градусов, сталь 1 мм, КМ-профиль, КМ предназначен для изменения направления кабельной трассы в вертикальной плоскости, сохраняя герметичность и механическую прочность. Этот элемент серийной системы КМ-профиль совместим с лотками той же серии и применяется в закрытых помещениях с умеренным климатом.

Назначение и область применения

Элемент используется для поворота кабельной трассы на 90 градусов вверх - например, когда необходимо вывести кабели с горизонтального участка на вертикальную шахту или этажный канал. Подходит для систем, где требуется сохранить единый контур трассы без разрывов. Применяется в промышленных цехах, офисных зданиях, жилых комплексах и других объектах с внутренней прокладкой кабелей.

Технические характеристики

• Тип: Угол вертикальный внутренний
• Угол поворота: 90°
• Размеры: высота 50 мм, ширина 200 мм
• Толщина материала: 1 мм
• Внутренний радиус поворота: 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: цинк равномерного типа, устойчивый к коррозии
• Цвет: серый
• Исполнение: с интегрированными лепестками для соединения
• Огнестойкость: да
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается использование в помещениях с нормальной влажностью и температурным режимом до +40 C

Совместимость и монтаж

Угол вертикальный внутренний L 50×200 мм с разворотом трассы на 90 градусов, сталь 1 мм, КМ-профиль, КМ рассчитан на соединение исключительно с металлическими лотками той же серии: шириной 50 мм и высотой борта 50 мм. Интегрированные лепестки позволяют зафиксировать элемент без дополнительных крепежей - достаточно согнуть их вдоль перфораций и плотно прижать к стенкам лотка. Соединение обеспечивает непрерывность трассы и снижает риск провисания кабелей. Для надежности рекомендуется проверить совпадение профиля перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Метод оцинкования Сендзимира гарантирует долговечность покрытия даже при частых перепадах температуры. Наличие специальной подштамповки на дне элемента предотвращает деформацию и сохраняет целостность трассы при нагрузках.

Преимущества

• Интегрированные соединители - экономят время монтажа, не требуют болтов или хомутов
• Оцинкование по методу Сендзимира - устойчивость к коррозии, длительный срок службы
• Жесткая конструкция - сохраняет форму при сборке и эксплуатации
• Огнестойкость - безопасно применять вблизи электрооборудования
• Совместимость с серией КМ-профиль - позволяет собирать сложные трассы без переходников

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или агрессивных сред (например, химических цехов, канализационных коллекторов)
• Не подходит для лотков другой ширины или высоты - даже небольшие расхождения нарушают герметичность
• Запрещается использовать при температурах ниже -40 C - материал теряет пластичность
• Не рекомендуется для многократной пересборки - лепестки после сгиба могут потрескаться

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате
• Подъем кабелей от пола к потолочному коробу в административном здании
• Смена направления трассы в шахте лифта или между этажами
• Обход препятствий (вентиляционные каналы, трубы) в технических помещениях

Практические советы

• Перед монтажом проверьте, что лоток, к которому крепится угол, точно соответствует параметрам - 50 мм в высоту и ширину
• При необходимости срезать лишнюю длину - используйте ножницы по металлу, чтобы не повредить оцинковку
• Не затягивайте соединения слишком сильно - это может вызвать деформацию лепестков
• Для длинных трасс с несколькими поворотами - учитывайте радиус изгиба 100 мм, чтобы не перегружать кабели
• При использовании в условиях повышенной запылённости - периодически проверяйте состояние соединений на предмет скопления пыли
