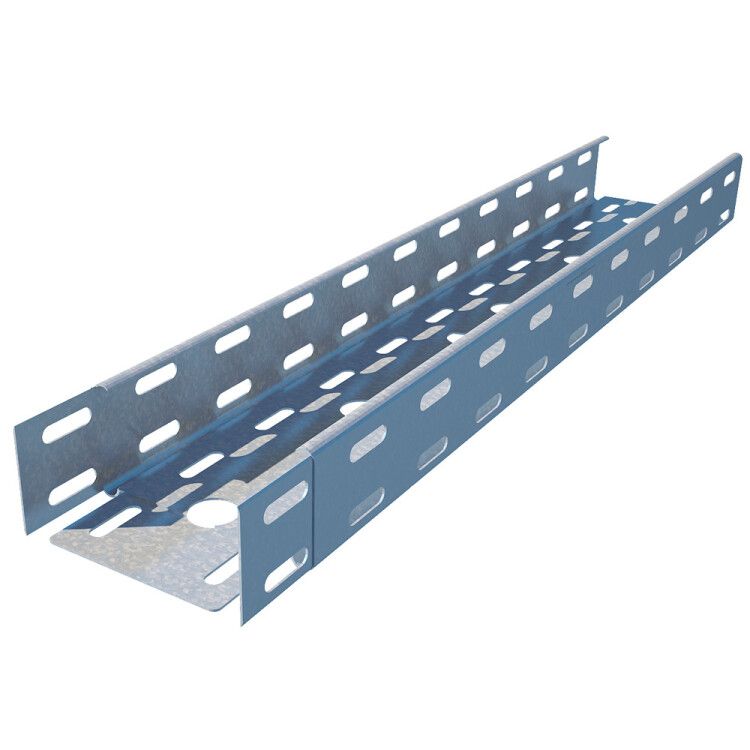

Лоток кабельный перфорированный LP КМ-профиль 200х50х3000 мм Система КМ LO0607

Лоток перфорированный 200х50х3000х0,55 мм быстрый монтаж КМ-профиль - это легкая, прочная металлическая конструкция с перфорацией для прокладки кабельных трасс в помещениях. Благодаря интегрированному соединительному разъему и оцинкованной стали, он обеспечивает быстрый монтаж и долговечную работу в условиях сухого и умеренно агрессивного климата.

Назначение и область применения

Лоток перфорированный 200х50х3000х0,55 мм быстрый монтаж КМ-профиль предназначен для организации кабельных трасс в зданиях и сооружениях. Подходит для прокладки силовых, информационных и управляющих кабелей на объектах с невысокой влажностью и минимальным уровнем химической агрессии. Применяется в офисах, производственных цехах, телекоммуникационных пунктах, распределительных щитовых и других закрытых помещениях.

Технические характеристики

• Габариты: 200 мм (ширина) × 50 мм (высота борта) × 3000 мм (длина)
• Толщина материала: 0,55 мм
• Материал: оцинкованная сталь
• Покрытие: оцинковка по методу Сендзимира - равномерное, плотное покрытие с повышенной коррозионной стойкостью
• Полезное сечение: 9555 мм2 - позволяет пропускать значительный объем кабелей без перегрева
• Перфорация: есть на боковых стенках и дне - снижает массу, улучшает теплоотвод и вентиляцию
• Исполнение: с интегрированным соединительным разъемом - исключает необходимость дополнительных фитингов при стыковке
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в помещениях с контролируемым микроклиматом
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 200х50х3000х0,55 мм быстрый монтаж КМ-профиль оснащен защелкивающимися кромками на концах - секции легко состыковываются друг с другом без сварки, болтов или дополнительных креплений. Монтаж выполняется вручную: достаточно совместить концы двух лотков до характерного щелчка. Лоток совместим с крышками базовой серии того же производителя. Рекомендуемый шаг крепления к опорам - 1,5–2 метра. Посадочные места для крепежа расположены вдоль боковых стенок - можно использовать саморезы, дюбеля или кронштейны.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не выделяет токсичных газов при нагреве. Соответствует нормам по электробезопасности для кабельных систем в помещениях. Цинкование по методу Сендзимира гарантирует соответствие требованиям к антикоррозийной защите.

Преимущества

• Быстрая сборка благодаря интегрированному замку - экономит время и трудозатраты
• Перфорация снижает вес на 40% по сравнению с сплошными лотками - удобнее транспортировать и монтировать
• Высокая вентиляция - предотвращает перегрев кабелей даже при большой нагрузке
• Оцинковка по Сендзимиру - устойчивость к ржавчине в течение всего срока службы
• Жесткая конструкция - сохраняет форму при установке и эксплуатации

Ограничения применения

Не применяется во внешних сетях, в сырых помещениях, на открытых площадках или в агрессивных средах (например, химических цехах, морских портах, подземных коллекторах). Недопустимо использование в местах с постоянным контактом с водой, маслом, кислотами или щелочами. Температурный режим ограничен климатическим исполнением У1/УХЛ1/УХЛ3 - максимальная рабочая температура +40C, нижний предел –40C. Не предназначается для несущих нагрузок выше допустимой - не используйте как платформу для оборудования.

Примеры использования

• Прокладка кабелей связи в серверных комнатах
• Обустройство трасс для управления автоматикой на конвейерах
• Монтаж силовых кабелей в административных зданиях
• Кабельные системы в учебных корпусах, больницах, торговых центрах
• Замена старых металлических каналов при модернизации электрооборудования

Практические советы

• При проектировании трассы учтите, что полезное сечение 9555 мм2 - это максимум для свободного заполнения. Не забывайте о коэффициенте заполнения (обычно 40–60%) для удобства обслуживания.
• Для защиты от пыли и случайного доступа обязательно используйте крышку базовой серии - она совпадает по форме и крепится на защелках.
• При необходимости удлинения лотка - всегда стыкуйте конец с концом, не перекрывайте участки. Это сохраняет целостность соединения.
• Проверьте перед монтажом наличие деформаций на кромках - они нарушают герметичность замка.
• Артикулы lo0607, lp50-200-0.55-3000 и lp50*200*0.55*3000 - все обозначают один и тот же продукт. Выбирайте подходящий формат для заказа.
