Угол для кабельного лотка КМ 50х200 90° внутренний вертикальный Система КМ LO0125

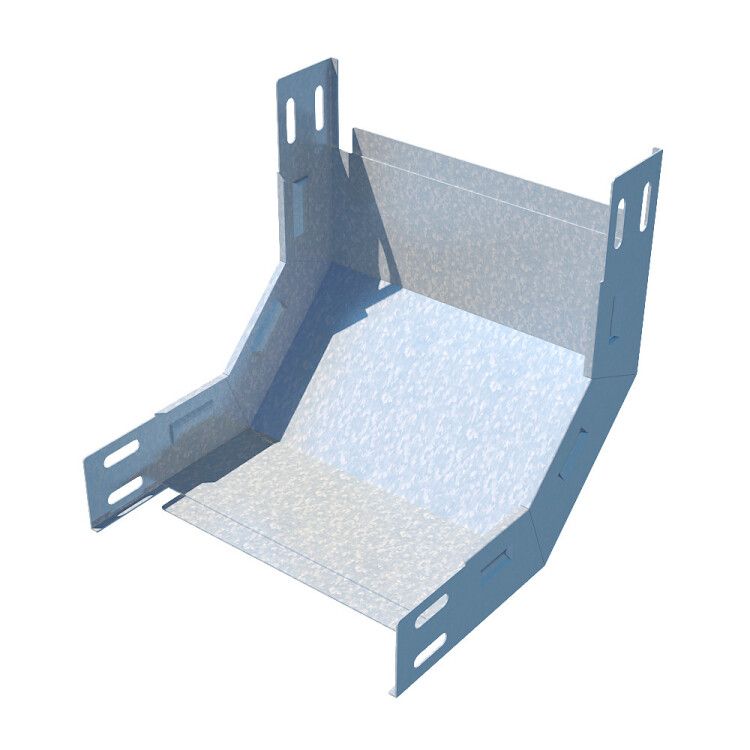

Угол внутренний вертикальный 90 градусов 50х200 мм, сталь 0.8мм, КМ-профиль - это элемент кабельной трассы для изменения направления проводов и кабелей в вертикальной плоскости под прямым углом. Применяется в системах с напряжением до 1000 В, совместим с лотками той же серии. Артикулы nl90-50-200, lo0125, nl90*50*200 соответствуют одному продукту от бренда КМ-профиль.

Назначение и область применения

Элемент предназначен для создания вертикального поворота кабельной трассы под углом 90°. Подходит для прокладки силовых и слаботочных линий в помещениях. Используется для соединения с металлическими лотками серии КМ-профиль шириной 200 мм и высотой борта 50 мм. Обеспечивает сохранение герметичности и целостности трассы при изменении направления.

Технические характеристики

• Тип изделия: угол внутренний вертикальный
• Угол поворота: 90 градусов
• Размеры: высота 50 мм, ширина 200 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже, но не предназначена для нагрузок на изгиб
• Покрытие: цинк по методу Сендзимира - равномерное, плотное покрытие без пор
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой влажностью
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Угол внутренний вертикальный 90 градусов 50х200 мм, сталь 0.8мм, КМ-профиль совместим исключительно с лотками той же серии: ширина 200 мм, высота борта 50 мм. Монтаж осуществляется через интегрированные соединительные лепестки - они обеспечивают точное совмещение и жесткость стыка без дополнительных крепежей. Наличие NATO-отверстий позволяет использовать стандартные болты M4–M6 для фиксации к опорным конструкциям. Рекомендуется соблюдать шаг крепления не более 1,5 м.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает соответствие нормам пожарной безопасности для электроустановок. Цинкование по методу Сендзимира соответствует требованиям к защите от коррозии в условиях сухих и слабоагрессивных сред.

Преимущества

• Интегрированные соединители исключают необходимость в дополнительных деталях - снижают время монтажа и риск сборки с зазорами
• Радиус 100 мм позволяет прокладывать кабели с минимальными усилиями на изгиб - особенно важно для многожильных и чувствительных к деформации проводов
• Оцинковка по Сендзимиру гарантирует долгий срок службы даже при периодических перепадах температур
• NATO-отверстия стандартизированы - позволяют использовать универсальный крепеж

Ограничения применения

• Не применяется во внешних установках, в сырых помещениях, на улице или в агрессивных средах (например, химические производства, морские объекты)
• Не рассчитан на механические нагрузки сверх проектных - не используется как несущий элемент конструкции
• Не совместим с лотками других производителей, кроме серии КМ-профиль с аналогичными габаритами
• Запрещено использование без крышки - открытый угол не обеспечивает защиту от пыли и мусора

Примеры использования

• Переход кабельной трассы между этажами в офисном здании
• Изменение направления линий питания на производственных участках с вертикальными стойками оборудования
• Прокладка сигналов управления в автоматизированных системах внутри распределительных щитовых комнат
• Обустройство трасс в серверных и телекоммуникационных помещениях

Практические советы

• Перед монтажом проверьте, что ширина лотка точно 200 мм - отклонение даже на 2 мм нарушает герметичность стыка
• При использовании нескольких углов подряд - убедитесь, что радиус изгиба не превышает рекомендованного значения для типа кабеля
• Обязательно закрывайте угол специальной крышкой - без неё теряются IP-защита и огнестойкость
• Для крепления используйте болты класса прочности 4.8 и выше - недостаточно прочные крепежи могут деформировать лепестки
• Не применяйте в местах с постоянным воздействием воды - даже при наличии цинкования возможна коррозия в течение 2–3 лет
