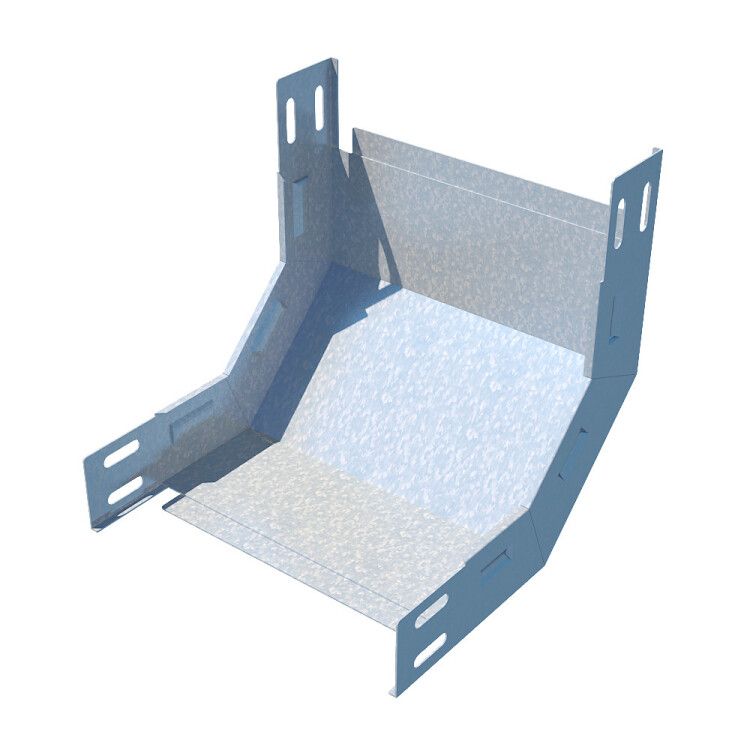

Угол кабельного лотка ПЛЮС КМ 50x200 90° внутренний вертикальный Система КМ PL0472

Угол для лотка вертикальный внутренний «ПЛЮС» обеспечивает разворот кабельной трассы на 90 градусов в вертикальной плоскости при переходе с горизонтального участка на подъем или спуск. Элемент предназначен исключительно для лотков серии «PLUS» с шириной 200 мм и высотой борта 50 мм, что исключает его применение с изделиями других типоразмеров. Конструкция выполнена из стали толщиной 0,8 мм с интегрированным соединителем, что позволяет жестко стыковать секцию с прямыми участками без использования дополнительных переходных элементов. Внутренний радиус изгиба составляет 100 мм, что определяет минимально допустимый радиус прокладки кабелей в месте поворота. Оцинковка горячим способом по методу Сендзимира и климатическое исполнение У1/УХЛ1 допускают эксплуатацию внутри сухих помещений и в слабоагрессивных средах. Наличие специальных соединительных лепестков на корпусе обеспечивает целостность трассы и механическую жесткость узла соединения. Для защиты кабелей от пыли и механических повреждений требуется установка отдельной крышки для угла серии «ПЛЮС».
