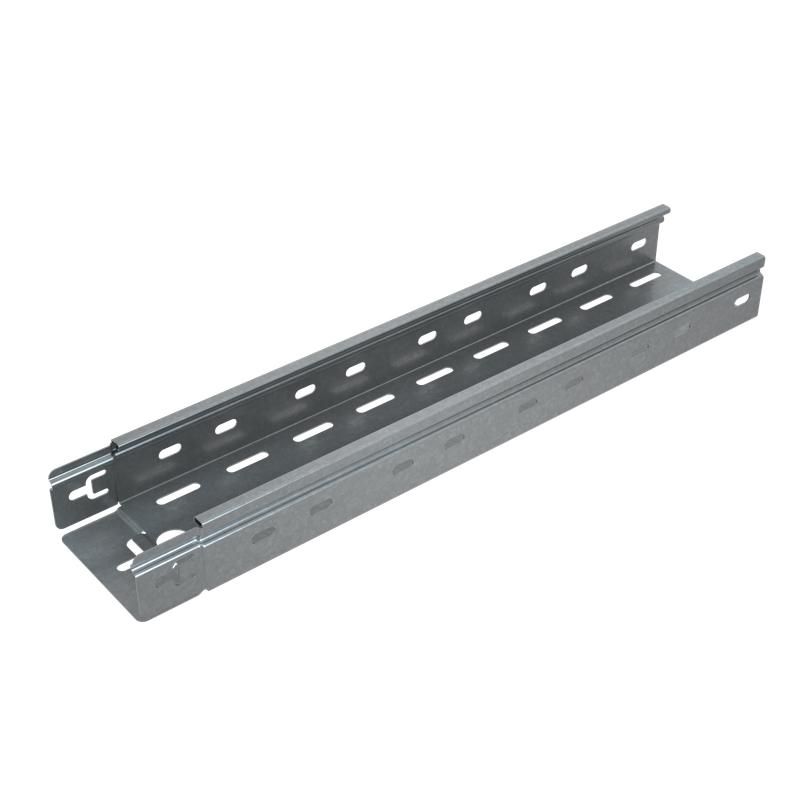

Лоток перфорированный 200х50х3000х0.7мм "Быстрый монтаж ПЛЮС" | LPplus50*200*0.7*3000 Км-профиль PL0214

Лоток перфорированный 200х50х3000х0.7мм оцинкованный КМ-профиль - это легкая, прочная и вентилируемая кабельная трасса для внутренней прокладки проводов и кабелей в помещениях. Благодаря оцинкованному покрытию и интегрированному соединителю, этот лоток упрощает монтаж и продлевает срок службы трассы. Артикулы lpplus50-200-0.7-3000, lpplus50*200*0.7*3000 и pl0214 соответствуют одной модели серии PLUS.

Назначение и область применения

Лоток перфорированный 200х50х3000х0.7мм оцинкованный КМ-профиль предназначен для прокладки силовых, сигнальных и коммуникационных кабелей в закрытых помещениях. Подходит для офисов, производственных цехов, серверных комнат, телекоммуникационных щитовых и других объектов с сухим или слабоагрессивным климатом. Не применяется на улице, в сырых, химически активных или взрывоопасных зонах.

Технические характеристики

• Габариты: ширина 200 мм, высота борта 50 мм, длина 3000 мм
• Толщина металла: 0,7 мм
• Материал: сталь оцинкованная горячим способом по технологии Сендзимира
• Покрытие: односторонняя оцинковка, серый цвет
• Полезное сечение: 9510 мм2 - позволяет прокладывать значительный объем кабелей
• Перфорация: да, по всей боковой стенке - снижает массу и улучшает теплоотвод
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Климатическое исполнение: У1 / УХЛ1 - рассчитан на работу при температуре от −40C до +40C в условиях сухого воздуха
• Соединение: интегрированный замок - не требует дополнительных фиксаторов при стыковке
• Края бортов: завальцованные на 180° - защищают кабели от порезов

Совместимость и монтаж

Лоток перфорированный 200х50х3000х0.7мм оцинкованный КМ-профиль совместим с другими элементами серии PLUS: углами, переходниками, крышками и кронштейнами. Монтаж выполняется на крепления типа “бабочка” или анкерные болты через перфорацию. Интегрированный соединитель позволяет стыковать секции без сварки - просто вставьте одну часть в другую и зафиксируйте. Концы готовы к сборке: нет острых кромок, не требуется дополнительная подготовка. Для надежного крепления рекомендуется использовать шаг между точками крепления не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Оцинкование по методу Сендзимира гарантирует равномерное покрытие и долговечную антикоррозийную защиту. Применение крышек (продается отдельно) дополнительно защищает кабели от внешних воздействий и случайных контактов.

Преимущества

• Завальцованные края - безопасны для изоляции кабелей
• Перфорация - снижает вес на 30–40% по сравнению с сплошными лотками, улучшает вентиляцию
• Подформовка - создаёт ребро жесткости, увеличивает нагрузочную способность
• Интегрированный соединитель - экономит время на сборке, не нужны саморезы или клепки
• Оцинковка горячего напыления - устойчива к механическим повреждениям при монтаже

Ограничения применения

Не допускается использование лотка перфорированный 200х50х3000х0.7мм оцинкованный КМ-профиль:

• На открытом воздухе - оцинковка не предназначена для постоянного воздействия осадков
• В агрессивных средах - пары кислот, щелочей, солевых растворов разрушат покрытие
• В помещениях с влажностью выше 80% длительное время - возможна коррозия в местах микроповреждений
• Как несущая конструкция для тяжелых кабельных bundles свыше 15 кг/м - превышение нагрузки вызывает прогиб

Примеры использования

• Прокладка кабелей питания и управления в цехах с автоматизированными станками
• Кабельные трассы в серверных помещениях - благодаря вентиляции снижается нагрев
• Электропроводка в административных зданиях - удобство монтажа и эстетичный вид
• Обвязка оборудования в распределительных пунктах - быстрая модификация трассы при изменении схемы

Практические советы

• При проектировании трассы учтите, что полезное сечение 9510 мм2 - это максимальная площадь для свободного прохода кабелей; не заполняйте лоток полностью - оставьте 20–30% свободного места для охлаждения
• Для длинных участков (>10 м) установите компенсационные участки - металл расширяется при нагреве
• Используйте крышки серии PLUS - они плотно защелкиваются и защищают от пыли и случайного доступа
• При резке лотка - используйте ножницы по металлу, не болгарку - чтобы не повредить оцинковку
• Артикулы lpplus50-200-0.7-3000 и pl0214 - это один и тот же продукт; проверяйте наличие по обоим номерам при заказе
