Соединитель шарнирный для борта 50мм "ПЛЮС" | SH1plus КМ-профиль PL1031

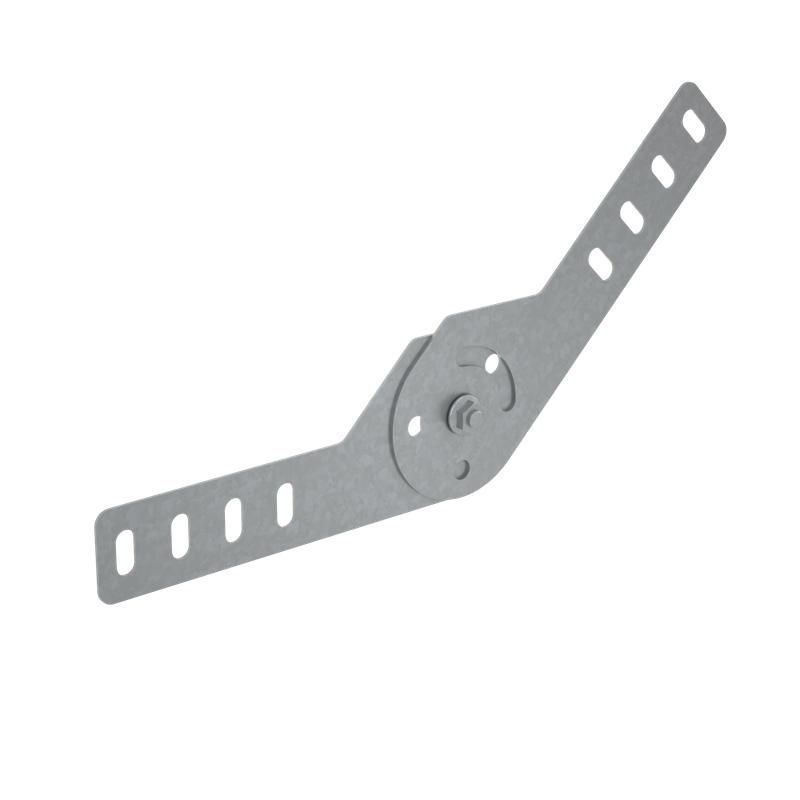

Шарнирный соединитель для борта 50 мм КМ-профиль - элемент кабельной трассы, обеспечивающий гибкий поворот в вертикальной плоскости для лотков с бортом 50 мм. Изделие изготовлено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям к надёжности в помещениях. Артикулы pl1031 и sh1plus относятся к серии КМ-профиль.

Назначение и область применения

Шарнирный соединитель для борта 50 мм КМ-профиль используется для создания поворотов кабельных лотков под любым углом в вертикальной плоскости. Применяется там, где требуется изменить направление трассы без жёстких изгибов - например, при проходе через перекрытия, вокруг колонн или при переходе с горизонтального участка на вертикальный. Подходит для систем, где важна адаптивность и быстрая сборка. Установка допускается только внутри зданий, в условиях сухого или слабоагрессивного воздуха.

Технические характеристики

• Тип изделия: шарнирный соединитель
• Высота борта кабеленесущей системы: 50 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное покрытие цинком, повышающее долговечность
• Толщина стенки: 1,2 мм
• Тип соединения: винтовой разъём - фиксация болтами, позволяет собирать и разбирать соединение без повреждения элементов
• Исполнение: продольный и угловой соединитель - обеспечивает как прямую стыковку, так и поворот
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего нормам для металлических конструкций
• Климатическое исполнение: У1 / УХЛ1 - предназначена для работы в закрытых помещениях с умеренным и холодным климатом, без конденсации влаги
• Цвет: серый

Совместимость и монтаж

Шарнирный соединитель для борта 50 мм КМ-профиль совместим только с кабельными лотками того же типа и высоты - 50 мм. Монтаж выполняется путём установки на край борта лотка и фиксации винтами. Для герметичности и прочности рекомендуется использовать комплектные болты и гайки от производителя. Соединение не требует сварки - всё собирается механически. Обязательно проверьте соответствие толщины стенки лотка (1,2 мм) перед установкой - расхождение может привести к плохому контакту.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждается за счёт металлической основы - при возгорании не выделяет токсичных веществ и не теряет форму до достижения температуры плавления стали. Наличие оцинкованного покрытия снижает риск электрохимической коррозии, что важно для безопасности в электротехнических системах.

Преимущества

• Гибкость: позволяет выполнять повороты под любым углом без замены деталей
• Прочность: стальная конструкция с толщиной 1,2 мм выдерживает нагрузки от кабелей и внешних воздействий
• Долговечность: оцинкование по методу Сендзимира гарантирует защиту от ржавчины даже при длительном использовании
• Обратимость: винтовое соединение можно демонтировать и переустанавливать без потери качества
• Совместимость с системой: полностью интегрируется с другими элементами ТМ СИСТЕМА КМ®

Ограничения применения

• Не применяется на открытом воздухе - повышенная влажность, осадки и перепады температур выводят изделие из рабочих условий
• Запрещён контакт с агрессивными химикатами (кислоты, щёлочи, растворители) - оцинкованное покрытие не рассчитано на такие среды
• Не подходит для лотков с высотой борта отличной от 50 мм - несовпадение по геометрии вызывает неплотную посадку и риск деформации
• Не является водонепроницаемым - IP-класс защиты не указан, поэтому нельзя применять во влажных помещениях без дополнительной защиты

Примеры использования

• Подключение кабельных лотков между этажами - поворот с горизонтальной трассы на вертикальную шахту
• Обход технологических препятствий в цехах - вокруг труб, оборудования, опор
• Сборка сложных маршрутов в серверных комнатах - когда нужна точная адаптация к форме помещения
• Энергообъекты, заводские линии, офисные здания с высокой плотностью кабельных трасс

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый тип кромки - иначе соединитель будет плохо фиксироваться
• Используйте только болты, подходящие по длине и диаметру - слишком длинные могут задеть кабели внутри лотка
• При частом обслуживании трассы выбирайте шарнирный соединитель вместо жёстких уголков - он удобнее в ремонте
• Не затягивайте винты с избыточным усилием - это может деформировать тонкую сталь (1,2 мм)
• Для систем с большим числом поворотов используйте несколько таких соединителей - они лучше распределяют нагрузку, чем один большой изгиб
