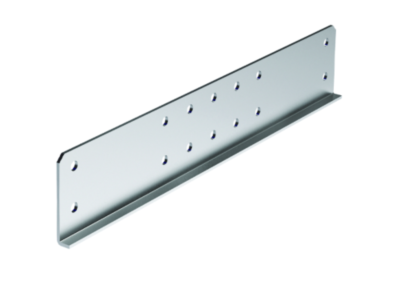

Соединитель внешний GTO LI 50, цинк-ламельный (аналог горячеоцинкованный) | LG5200HDZL DKC ДКС

Соединитель внешний GTO LI 50, цинк-ламельный от DKC предназначен для надёжного соединения кабельных лотков серии L5 Combitech высотой 50 мм на участках с повышенными механическими нагрузками и большими пролётами. Благодаря цинк-ламельному покрытию и материалу из нержавеющей стали, этот соединитель обеспечивает долговечную работу даже в агрессивных средах.

Назначение и область применения

Соединитель внешний GTO LI 50, цинк-ламельный используется исключительно для сборки кабельных трасс из лотков серии L5 Combitech. Он применяется там, где требуется усиление соединений - например, на длинных пролётах, в зонах с сосредоточенной нагрузкой или при вертикальном перемещении трассы. Подходит для промышленных объектов: заводов, энергообъектов, транспортных терминалов, где важна устойчивость к деформациям и коррозии.

Технические характеристики

• Тип изделия: соединитель внешний
• Высота совместимых лотков: 50 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: цинк-ламельное - аналогично горячему цинкованию по коррозионной стойкости
• Тип соединения: винтовой - фиксация болтами через предварительно просверленные отверстия
• Тип шарнирного соединения: шарнирное - позволяет компенсировать угловые перепады до 15°
• Цвет: серый
• Применение: соответствует требованиям огнестойкости кабельных систем

Совместимость и монтаж

Соединитель внешний GTO LI 50, цинк-ламельный совместим только с лотками серии L5 Combitech высотой 50 мм. Для установки требуется наличие стандартных отверстий на боковых стенках лотка - соединитель крепится винтами M8 через два или четыре точки в зависимости от нагрузки. Шарнирная конструкция допускает лёгкий поворот при монтаже, что упрощает выравнивание трассы на неровных поверхностях. Не используйте соединитель с другими сериями лотков - несовпадение геометрии приведёт к снижению жёсткости и безопасности.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости кабельных трасс. Цинк-ламельное покрытие обеспечивает электроизоляцию и защищает от блуждающих токов. Материал нержавеющей стали не содержит свинца и других токсичных элементов, что делает его безопасным для внутренних и наружных installations.

Преимущества

• Высокая несущая способность благодаря сочетанию нержавеющей стали и цинк-ламельного покрытия
• Стойкость к коррозии - срок службы увеличен на 40–60% по сравнению с обычными стальными соединителями
• Шарнирное устройство позволяет легко адаптировать трассу под реальное положение лотков без дополнительных деталей
• Готовый к монтажу дизайн - не требует доработки, сверления или подгонки

Ограничения применения

• Не предназначена для использования с лотками другой высоты - 50 мм является обязательным условием
• Не рекомендуется применять в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, не является герметичным
• Не следует использовать вместо внутреннего соединителя - он не воспринимает нагрузку от веса кабеля внутри лотка
• Запрещено применять в химически агрессивных средах с высокой концентрацией кислот или щелочей - цинк-ламельное покрытие имеет ограниченную устойчивость к таким воздействиям

Примеры использования

• Подвесные кабельные трассы над производственным оборудованием на заводе
• Переходы между этажами в многоэтажных зданиях с большой длиной пролёта
• Лоточные системы на открытых площадках - порты, железнодорожные станции, элеваторы
• Объекты с высокой вибрационной нагрузкой - насосные станции, компрессорные помещения

Практические советы

• При монтаже на длинных пролётах (более 3 метров) обязательно используйте два соединителя на каждом стыке - один с каждой стороны
• Проверьте перед установкой, чтобы все отверстия в лотке были чистыми - грязь или краска могут помешать плотному контакту
• Затягивайте болты равномерно - перекос вызывает деформацию профиля и снижение несущей способности
• Для наружных установок проверяйте состояние покрытия после первого года эксплуатации - при наличии повреждений можно дополнительно обработать кромки антикоррозийным составом
• Артикул lg5200hdzl - единственный подходящий вариант для лотков L5 Combitech 50 мм; другие модели DKC не заменят его функционально
