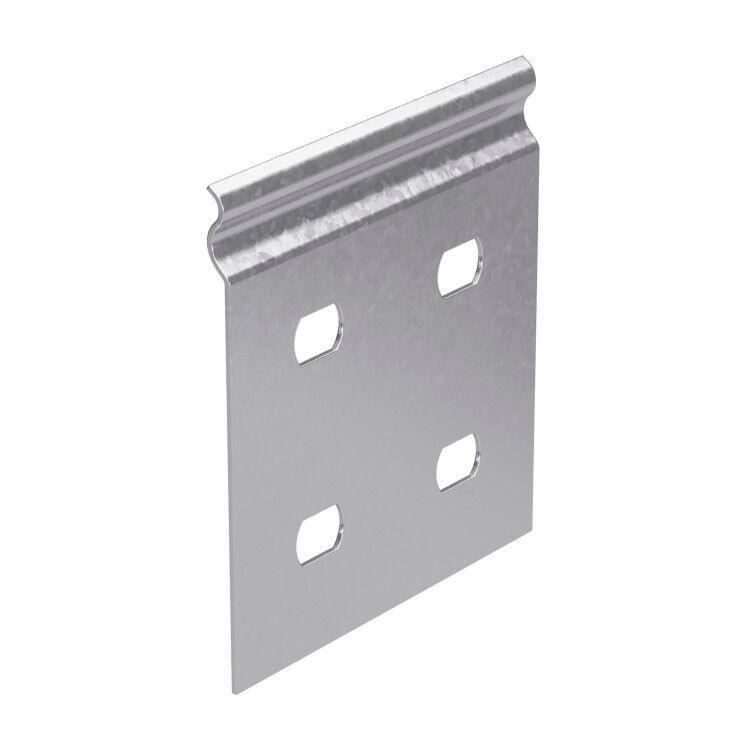

Пластина соединительная GTO H50 | 37301R DKC ДКС

Пластина соединительная для кабельного лотка GTO H50 от DKC (ДКС) предназначена для надёжного соединения лотков встык, особенно когда стандартное соединение «мама-папа» невозможно. Артикул 37301r используется в системах S5 Combitech для сборки кабельных трасс из листовых или перфорированных лотков высотой 50 мм.

Назначение и область применения

Пластина соединительная для кабельного лотка GTO H50 применяется там, где требуется соединить два участка кабельного лотка «стык в стык» - например, при прямолинейной укладке, на поворотах или при переходе между секциями разной длины. Она заменяет невозможное или неудобное соединение типа «мама-папа». Подходит как для сплошных, так и для перфорированных лотков. Часто используется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в цехах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Тип изделия: соединитель продольный
• Высота совместимых лотков: 50 мм
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - обеспечивает долгую защиту от коррозии даже в агрессивных средах
• Тип соединения: винтовой разъём - позволяет легко фиксировать пластину болтами без сварки
• Цвет: серый
• Количество соединительных отверстий: 2 - для крепления к двум соседним лоткам

Совместимость и монтаж

Пластина соединительная для кабельного лотка GTO H50 совместима исключительно с лотками высотой 50 мм из серии S5 Combitech. Для установки необходимо:

• Разместить пластину поверх стыка двух лотков;
• Выровнять её по краям лотков;
• Закрепить с помощью двух болтов через отверстия в пластине и соответствующие отверстия в боках лотков.

Не требует специального инструмента - достаточно обычного шлицевого или крестового ключа. Установка возможна как до, так и после прокладки кабелей.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по методу Сендзимира - что соответствует требованиям к долговечности и химической стойкости в соответствии с ГОСТ 14918. Материал не выделяет токсичных веществ, безопасен при эксплуатации в закрытых помещениях и на производстве. Наличие металлической основы гарантирует электрическую проводимость - важно для заземления кабельных систем.

Преимущества

• Устойчивость к коррозии благодаря глубокому цинкованию по методу Сендзимира - срок службы увеличен на 3–5 лет по сравнению с обычным гальваническим покрытием
• Простота монтажа - не нужна сварка, можно использовать уже установленные лотки
• Поддержание целостности механической нагрузки - пластина передаёт усилия между лотками, предотвращая прогибы
• Гибкость применения - работает как с листовыми, так и с перфорированными лотками

Ограничения применения

• Не подходит для лотков другой высоты - например, 100 мм или 200 мм
• Не предназначен для угловых соединений - только для прямых стыков
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Требует наличия подготовленных отверстий в лотках - если они отсутствуют, потребуется дополнительное сверление

Примеры использования

• Соединение двух секций лотка на производственной линии, где нельзя изменить расположение оборудования
• Объединение перфорированного лотка с аксессуаром (например, заглушкой или поворотом) в распределительном щите
• Ремонт поврежденного участка кабельной трассы без демонтажа всей системы
• Увеличение длины лотка в помещении с ограниченным доступом, где невозможно установить цельную секцию

Практические советы

• Перед монтажом проверьте, чтобы отверстия в лотках точно совпадали с отверстиями в пластине - иначе возникнет перекос
• Используйте болты с гроверами или контргайками, если система подвержена вибрации
• При работе с перфорированными лотками убедитесь, что пластина не перекрывает отверстия под крепление кабельных стяжек
• Не затягивайте болты слишком сильно - это может деформировать стенки лотка
• Артикул 37301r - единственный вариант для лотков GTO H50; другие модели из серии S5 Combitech имеют другую высоту и не взаимозаменяемы
