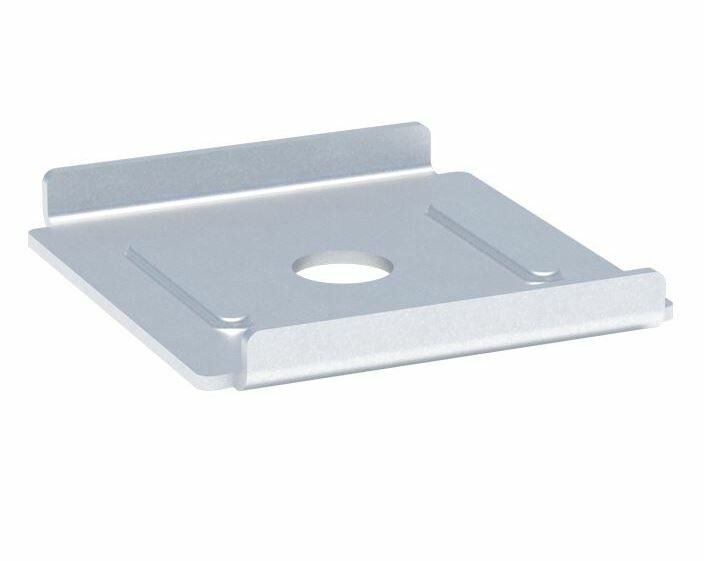

Площадка фиксаторная под лоток осн.50мм EKF fp50

Фиксаторная площадка под лоток основание 50 мм от EKF - элемент крепления для проволочных лотков серии EKF-Line, обеспечивающий надежную фиксацию основания лотка высотой 50 мм. Артикул fp50 предназначен для сборки кабельных трасс в помещениях с повышенными требованиями к прочности и долговечности.

Назначение и область применения

Фиксаторная площадка под лоток основание 50 мм используется для установки и удержания проволочных лотков серии EKF-Line на стене, потолке или другой поверхности. Она служит базовым крепежным элементом, который принимает нагрузку от веса кабелей и самой конструкции лотка. Применяется в офисах, производственных цехах, жилых зданиях и инфраструктурных объектах там, где требуется гибкая и быстрая прокладка силовых или информационных кабелей.

Технические характеристики

• Высота совместимого кабеленесущего лотка: 50 мм
• Материал: сталь с оцинковкой горячим способом - обеспечивает коррозионную стойкость и длительный срок службы
• Тип соединения: винтовой - позволяет легко закрепить площадку болтами или шурупами
• Исполнение: продольный соединитель - используется для последовательной фиксации лотков в одну линию
• Цвет: светло-серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Фиксаторная площадка под лоток основание 50 мм совместима исключительно с проволочными лотками EKF-Line высотой 50 мм. Устанавливается перпендикулярно направлению лотка - крепится к опорной поверхности через отверстия в основе. Монтаж выполняется с помощью обычных метизов (болты, анкеры, саморезы) подходящего диаметра и длины. Расстояние между точками крепления рекомендуется не более 1,5 м для равномерного распределения нагрузки. Не требует специальных инструментов - достаточно отвертки или гаечного ключа.

Безопасность и стандарты

Лотки серии EKF-Line прошли испытания на огнестойкость и сохраняют целостность при воздействии открытого пламени. Фиксаторная площадка fp50, будучи частью этой системы, также участвует в обеспечении пожаробезопасности трассы. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Соответствует общим требованиям безопасности для внутренних кабельных систем в соответствии с ГОСТ Р 50571 и СП 31-110.

Преимущества

• Усиленная конструкция из стали гарантирует устойчивость даже при заполнении лотка тяжелыми кабелями
• Горячее цинкование защищает от ржавчины в условиях повышенной влажности или агрессивной среды
• Простота монтажа снижает время установки и трудозатраты
• Совместимость с другими элементами серии EKF-Line позволяет собирать комплексные трассы без необходимости использовать сторонние комплектующие

Ограничения применения

• Не применяется для лотков другого типа (например, глухих или решетчатых) - только для проволочных лотков EKF-Line высотой 50 мм
• Не рассчитана на внешнюю установку без дополнительной защиты от осадков - хотя оцинковка устойчива, постоянное воздействие воды может снизить срок службы
• Не подходит для мест с механическими ударными нагрузками - например, рядом с движущимся оборудованием без кожухов

Примеры использования

• Прокладка кабелей питания и связи в серверных комнатах
• Разводка сигналов управления на автоматизированных участках производства
• Обустройство кабельных трасс в административных зданиях и учебных заведениях
• Монтаж временных сетей на стройплощадках с возможностью дальнейшего переоборудования

Практические советы

• Перед монтажом проверьте, что посадочный диаметр лотка точно соответствует 50 мм - отклонение даже на 1–2 мм может нарушить плотность фиксации
• При использовании в сырых помещениях дополнительно смажьте места крепления антикоррозийной смазкой
• Не затягивайте винты слишком сильно - это может деформировать тонкий металл площадки
• Для длинных трасс используйте несколько фиксаторных площадок fp50 с интервалом до 1,2 м - так предотвращается прогиб лотка под собственным весом
• Артикул fp50 можно сочетать с другими элементами серии EKF-Line - углами, муфтами и крышками - для создания полноценной системы без адаптеров
