Пластина соединительная h=35-50мм | c355010 EKF

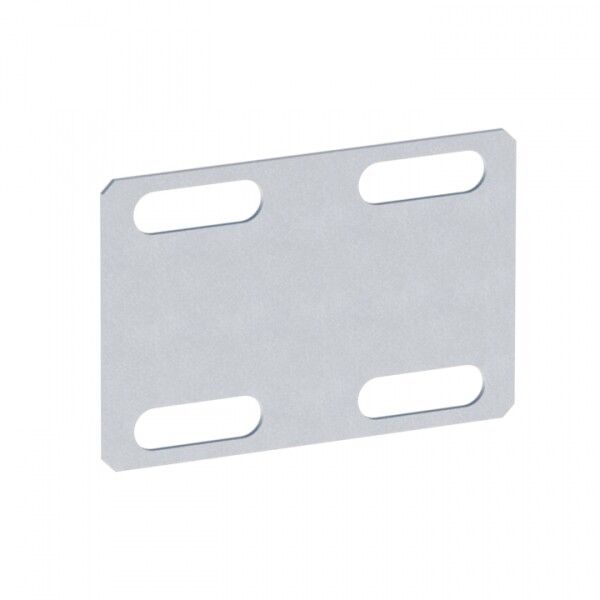

Пластина соединительная h=35–50 мм от EKF - компонент кабельной системы EKF-Line, обеспечивающий надёжное механическое и электрическое соединение между участками кабельных лотков высотой 35 мм. Применяется в промышленных, коммерческих и жилых объектах для создания сплошных трасс без разрывов.

Назначение и область применения

Пластина соединительная h=35–50 мм используется для соединения двух соседних кабельных лотков системы EKF-Line в одну непрерывную трассу. Подходит для горизонтальной, вертикальной и наклонной прокладки. Обеспечивает сохранение целостности кабельной системы при переходе между секциями лотков, особенно там, где требуется частая сборка и демонтаж.

Технические характеристики

• Тип изделия: пластина соединительная продольная
• Высота совместимости: 35 мм (соответствует лоткам EKF-Line H35)
• Материал: сталь с оцинкованным покрытием по методу Сендзимира
• Тип соединения: винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Цвет: серый
• Гарантийный срок: 36 месяцев
• Совместимость: да, с кабельными лотками EKF-Line высотой 35 мм

Совместимость и монтаж

Пластина соединительная h=35–50 мм совместима исключительно с лотками EKF-Line высотой 35 мм. Устанавливается на торцевые поверхности двух смежных лотков - выравнивает их положение и обеспечивает плотное прилегание. Для монтажа используются стандартные болты M4 или M5 (не входят в комплект). Открытые кромки лотка должны находиться точно друг напротив друга - допуск перекоса не более 1 мм. После установки затяните болты равномерно, чтобы избежать деформации профиля.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем в помещениях с повышенной влажностью и воздействием коррозии. Оцинкованное покрытие по методу Сендзимира гарантирует долгую устойчивость к ржавчине даже в условиях агрессивной среды. Материал не содержит токсичных веществ и безопасен при работе вблизи электрооборудования.

Преимущества

• Усиливает жесткость соединения между лотками - снижает риск провисания при нагрузке
• Оцинкованное покрытие защищает от коррозии в течение всего срока службы
• Не требует сварки - монтаж выполняется обычным инструментом
• Поддерживает единый уровень заземления всей трассы благодаря металлической связи
• Регулярно применяется в проектах с частыми изменениями маршрута - легко демонтируется и переустанавливается

Ограничения применения

• Не предназначен для соединения лотков высотой выше 35 мм - не подходит для моделей H50 и выше
• Не заменяет угловые, Т-образные или другие типы соединителей - работает только на прямых участках
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - возможна деформация кромок
• Не обеспечивает герметизации - не подходит для помещений с высокой влажностью без дополнительной защиты

Примеры использования

• Соединение секций лотков вдоль стен цеха на заводе для прокладки силовых кабелей
• Обустройство трассы в офисном здании - связка лотков между этажами через шахты
• Формирование единой кабельной сети в больницах или школах с использованием нескольких параллельных линий
• Замена поврежденного участка лотка - плита служит временным или постоянным мостом между новыми секциями

Практические советы

• Перед установкой проверьте, что края лотков имеют одинаковый угол реза - иначе пластина будет плохо прилегать
• Используйте антивибрационные гайки или контргайки при монтаже в вибрирующих зонах (например, рядом с насосами или компрессорами)
• При необходимости заземления - дополнительно закрепите медный перемычку между пластиной и корпусом оборудования
• Не используйте пластины как опорные элементы - они не рассчитаны на нагрузку веса кабеля
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белый налёт (циновый налёт), который не влияет на функциональность, но портит внешний вид
