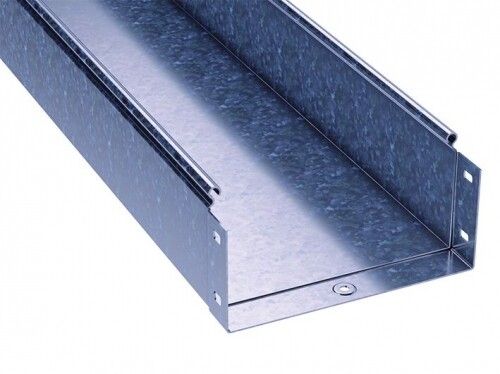

Лоток кабельный листовой неперфорированный S5 Combitech 100х100 DKC 3510110

Лоток листовой неперфорированный 100х100 L3000 толщина 1,0 мм от DKC (ДКС), артикул 3510110, предназначен для прокладки кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Этот элемент системы S5 Combitech обеспечивает надежную защиту проводов благодаря прочной оцинкованной конструкции и совместимости с крышками и уплотнителями.

Назначение и область применения

Лоток листовой неперфорированный 100х100 L3000 толщина 1,0 мм используется для прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Подходит для зон с высокой плотностью кабельных трасс, где требуется максимальная защита от механических повреждений, влаги и пыли. Применяется в промышленных объектах, на заводах, в энергообъектах, в системах автоматизации и на объектах с частыми перегрузками кабельного поля.

Технические характеристики

• Габариты: 100 × 100 мм (высота × ширина)
• Длина: 3000 мм
• Толщина материала: 1 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Полезное сечение: 9800 мм2
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 98%
• Огнестойкость: да - материал не распространяет горение
• Исполнение: без разъема - требует соединения через фланцевые соединители
• Защитное покрытие: оцинковка - антикоррозийная защита без дополнительной окраски

Совместимость и монтаж

Лоток листовой неперфорированный 100х100 L3000 толщина 1,0 мм совместим с комплектующими системы S5 Combitech: угловыми переходами, крестовинами, муфтами и крышками. Для герметизации рекомендуется использовать уплотнители и крышки - тогда достигается степень защиты IP44. Монтаж осуществляется на кронштейны или крепления к стене/потолку с помощью болтов или хомутов. Соединение между секциями выполняется с помощью фланцевых соединителей (не входят в комплект). Отсутствие разъема требует точного выравнивания при установке.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не поддерживает горение. Материал изготовлен по технологии непрерывного холодного цинкования, что гарантирует равномерное и долговечное покрытие. Климатическое исполнение УХЛ2 позволяет применять изделие в регионах с умеренным и холодным климатом. Производитель соблюдает внутренние стандарты качества DKC (ДКС) для систем S5 Combitech.

Преимущества

• Высокая жесткость за счет толщины 1 мм - выдерживает большие нагрузки от кабелей и возможных внешних давлений
• Оцинкованная поверхность - устойчивость к коррозии даже в агрессивных средах
• Неперфорированная конструкция - исключает попадание пыли, воды и мелкого мусора при закрытой крышке
• Совместимость с системой S5 Combitech - возможность расширения трассы без замены компонентов
• Не требует окраски - готов к монтажу сразу после доставки

Ограничения применения

• Не предназначена для прокладки в местах постоянного контакта с открытым пламенем или высокотемпературными поверхностями (>100C)
• Без крышек и уплотнителей не обеспечивает защиту выше IP20 - не подходит для сырых помещений без дополнительной герметизации
• Длина 3000 мм требует наличия опор каждые 1–1,5 метра при заполнении на 80% сечения
• Не подходит для прокладки вибрирующих кабелей без демпфирующих прокладок

Примеры использования

• Промышленные цеха с большим числом кабелей управления станками
• Энергетические подстанции - прокладка силовых кабелей вдоль стен
• Объекты ЖКХ - трассировка кабелей в подвальных помещениях
• Аэропорты и железнодорожные терминалы - наружные маршруты с риском осадков
• Автомобильные заводы - линии передачи сигналов и питания в зонах с маслом и брызгами

Практические советы

• Перед монтажом проверьте посадочные размеры креплений - они должны соответствовать габаритам лотка 100×100 мм
• При укладке более 70% объема сечения используйте дополнительные опоры через каждый 1 м
• Для герметизации всегда комбинируйте этот лоток с крышками и уплотнителями S5 Combitech - иначе IP44 не будет достигнут
• При резке лотка используйте ножницы по металлу - сварка и резка плазмой нарушают оцинковку
• Храните изделия в сухом месте - длительное воздействие влаги может вызвать белый налет на цинке, который не влияет на функциональность
