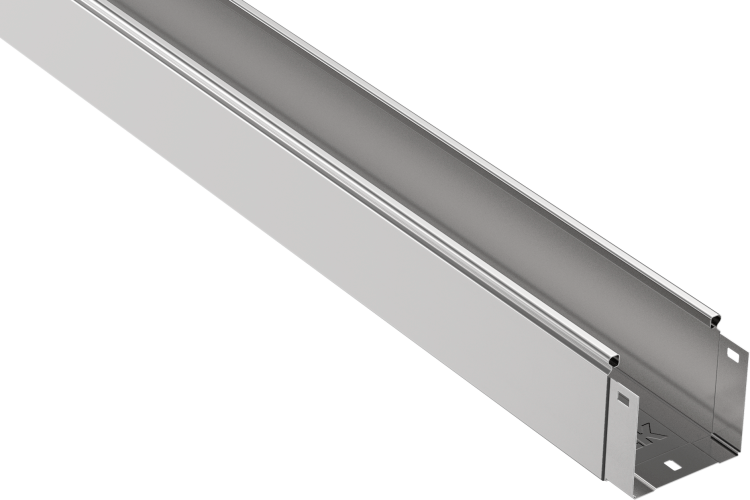

Лоток неперфорированный 100х100 L3000 сталь 0.7мм ИЭК CLN10-100-100-3 IEK

Лоток листовой неперфорированный 100х100 L3000 сталь 0.7 мм от бренда IEK - это элемент кабеленесущей системы, предназначенный для упорядоченной прокладки и защиты кабелей в условиях повышенной влажности, на открытых площадках и внутри зданий. Артикул cln10-100-100-3 выполнен из оцинкованной стали с интегрированным соединительным разъёмом и рассчитан на срок службы до 20 лет.

Назначение и область применения

Лоток листовой неперфорированный 100х100 L3000 сталь 0.7 мм используется для прокладки силовых и слаботочных кабелей в местах, где требуется надёжная механическая защита и герметичность. Подходит для установки в производственных цехах, офисах, торговых центрах, на улице под навесом и в помещениях с высокой влажностью. Благодаря отсутствию перфорации исключается попадание пыли, воды и сторонних предметов внутрь канала. Для полного закрытия тракта рекомендуется использовать крышку, которая продается отдельно.

Технические характеристики

• Форма: прямоугольный листовой профиль 100×100 мм
• Длина: 3000 мм
• Материал: холоднокатаная сталь, оцинкованная конвейерным способом
• Толщина стенки: 0,7 мм
• Покрытие: цинк по ГОСТ 14918-80
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C
• Огнестойкость: да - материал не распространяет горение
• Цвет: серый
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко состыковывать лотки без дополнительных фитингов
• Наличие NATO-монтажных отверстий: да - обеспечивают быстрое крепление к опорам и потолкам
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток листовой неперфорированный 100х100 L3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углы, переходники, муфты и крышки того же форм-фактора. Интегрированный соединительный разъём позволяет соединять два лотка друг с другом без болтов - достаточно вставить один в другой и зафиксировать замком. Монтаж осуществляется через NATO-отверстия с помощью хомутов, шпилек или специальных кронштейнов. Крышка не входит в комплект - её необходимо заказывать отдельно (артикул зависит от типа крепления).

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждает возможность применения в зонах с риском возгорания. Цинковое покрытие предотвращает коррозию даже при длительном контакте с влагой, что важно для работы в условиях УХЛ2.

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и однородному прокатному профилю
• Автономное соединение - не требуются дополнительные детали для стыковки
• Защита от внешнего воздействия - идеально для сред с пылью, влагой, механическими нагрузками
• Поддержка стандартизированного монтажа - NATO-отверстия позволяют использовать универсальные крепления
• Долговечность - гарантируемый срок службы 20 лет при правильной установке

Ограничения применения

• Не предназначен для прокладки в земле - отсутствует защита от почвенной влаги и давления
• Запрещено использование в агрессивных химических средах - цинк не выдерживает кислот и щелочей
• Крышка обязательна для полноценной защиты; без неё система теряет степень IP-защиты
• Не подходит для частых изгибов - жёсткий профиль не гнётся, нужен поворотный элемент

Примеры использования

• Прокладка кабелей управления между станками на заводе
• Обустройство кабельных трасс в административных корпусах
• Монтаж слаботочных сетей (LAN, CCTV) в торговых центрах
• Кабельные каналы под навесом на автостоянках или в логистических комплексах

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типоразмера - смешивание с другими моделями может нарушить герметичность стыка
• При прокладке длинных участков оставляйте компенсационные зазоры (не менее 5–10 мм на каждые 10 метров) - металл расширяется при нагреве
• Для вертикальных участков используйте дополнительно крепёж с шагом не более 1,5 м
• Выбирайте крышку с аналогичным исполнением - она должна иметь те же соединители и отверстия для крепления
• Артикул cln10-100-100-3 можно комбинировать с другими лотками серии ESCA - они имеют единую систему крепления и соединения
