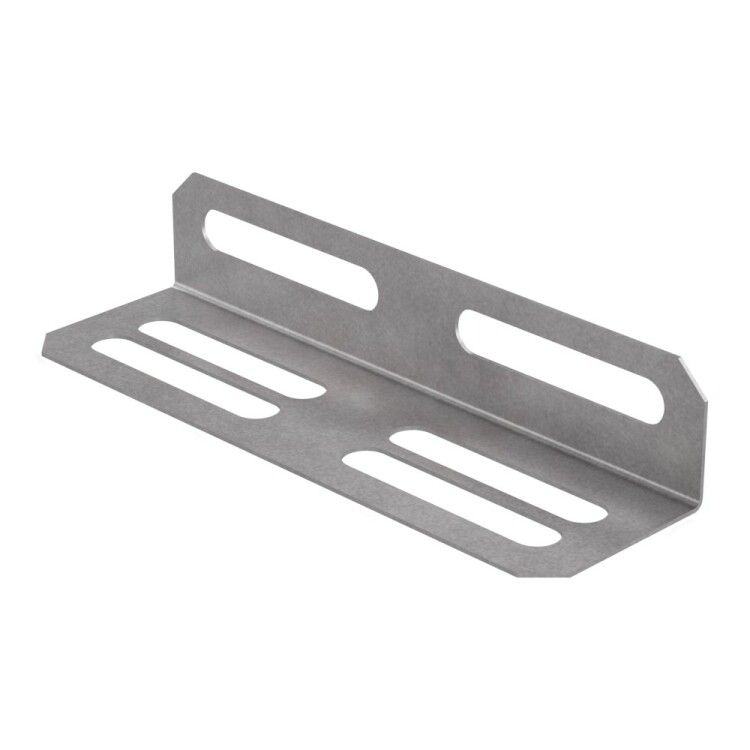

Пластина соединительная 50 | PR16.0825 Промрукав Строитель

Пластина соединительная H=50мм оцинкованная сталь метод Сендзимира от бренда ПРОМРУКАВ (арт. pr16.0825) предназначена для надёжного соединения отрезков кабельных лотков высотой 50 мм в открытых системах прокладки кабелей. Изделие выполнено из оцинкованной стали с долговечным защитным слоем, обеспечивает механическую прочность и устойчивость к коррозии.

Назначение и область применения

Пластина соединительная H=50мм оцинкованная сталь метод Сендзимира используется для соединения двух участков кабельного лотка одинаковой высоты - 50 мм - вдоль их оси. Применяется в открытых системах прокладки кабелей, где требуется быстрое и жёсткое соединение без необходимости сварки. Подходит для промышленных объектов, производственных цехов, энергообъектов, транспорта и других зон с повышенными требованиями к надёжности.

Технические характеристики

• Тип изделия: пластина соединительная продольная
• Высота лотка: 50 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 0,7 мм
• Покрытие: цинк толщиной 10–22 мкм, равномерно нанесённый на лист до формования
• Цвет: серый
• Тип соединения: винтовой разъём (крепление болтами)
• Степень защиты: IP00 - без защиты от внешних воздействий, применяется внутри закрытых систем
• Огнестойкость: да - материал не поддерживает горение
• Диапазон рабочих температур: от -60 C до +100 C
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Пластина совместима исключительно с кабельными лотками высотой 50 мм, имеющими стандартную перфорацию для крепления. Монтаж выполняется открытым способом: пластина устанавливается поверх стыка двух лотков, фиксируется саморезами или болтами через предварительно просверленные отверстия. Для герметичности стыка рекомендуется использовать уплотнители, хотя они не входят в комплект. Не требует специального оборудования - достаточно шуруповёрта и набора ключей.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 25.11.23-001-52715257-2019. Обладает огнестойкостью: не распространяет пламя и сохраняет форму при нагреве до +100 C. Цинковое покрытие по методу Сендзимира повышает безопасность за счёт снижения риска коррозии даже при повреждении поверхностного слоя. Климатическое исполнение УХЛ2 допускает использование в помещениях и под навесом, но не в условиях постоянного контакта с водой или агрессивными средами.

Преимущества

• Высокая прочность благодаря однородному цинковому покрытию, нанесенному до формирования пластины - не отслаивается и не трескается при изгибе
• Устойчивость к коррозии в условиях повышенной влажности и перепадов температур
• Готовые отверстия под крепёж позволяют собирать системы без дополнительной обработки
• Не требует сварки - экономит время и снижает риск деформации лотка
• Серый цвет не выгорает и легко сочетается с другими элементами кабельных систем

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с водой - степень защиты IP00 не обеспечивает гидроизоляцию
• Не подходит для лотков другой высоты - например, 100 мм или 200 мм
• Не рекомендуется применять вне помещений без дополнительной защиты от атмосферных осадков
• Толщина металла 0,7 мм делает её менее подходящей для нагрузок выше норматива - не используйте как опорную деталь

Примеры использования

• Соединение секций кабельного лотка в цехе на заводе по производству автокомпонентов
• Обустройство трассы для силовых кабелей в распределительном пункте подстанции
• Прокладка кабелей управления в автоматизированных линиях на пищевых производствах
• Замена повреждённого участка лотка в существующей системе без демонтажа всей трассы

Практические советы

• Перед монтажом проверьте, чтобы кромки лотков были ровными - иначе пластина будет плохо прилегать
• Используйте болты с гроверами или пластиковыми шайбами для предотвращения самоотвинчивания при вибрациях
• При работе в холодных условиях (-40 C и ниже) убедитесь, что крепёж не хрупкий - выбирайте стальные болты класса прочности 8.8+
• Не затягивайте крепёж слишком сильно - тонкая сталь (0,7 мм) может деформироваться
• Пластина соединительная H=50мм оцинкованная сталь метод Сендзимира от ПРОМРУКАВ (pr16.0825) - идеальный вариант для модульных систем, где важна скорость сборки и ремонтопригодность
