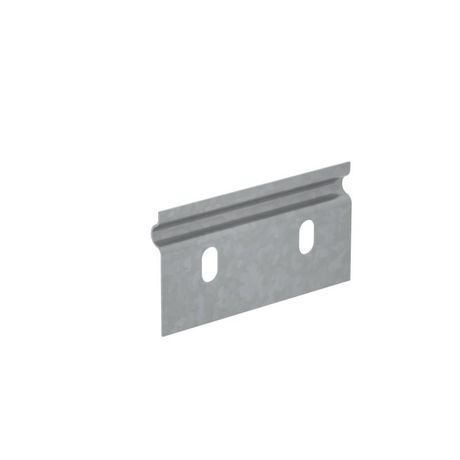

Соединительная пластина для борта 50 мм ПЛЮС - SP1plus КМ-Профиль PL1028

Пластина соединительная для борта 50 мм КМ-профиль - элемент системы кабельных лотков, обеспечивающий надёжное механическое и электрическое соединение секций с высотой борта 50 мм. Продукт серии PLUS от бренда КМ-Профильтакже известен как sp1plus / pl1028 - предназначен для создания сплошных трактов кабельных трасс в помещениях.

Назначение и область применения

Пластина соединительная для борта 50 мм КМ-профиль применяется для соединения двух прямых участков кабельного лотка одинаковой высоты - в местах, где заканчивается одна секция и начинается следующая. Также используется для формирования аккуратных стыков при изменении направления трассы или переходе между модулями. Подходит для внутренней прокладки кабелей в промышленных, жилых и коммерческих зданиях: цехах, серверных, распределительных пунктах, офисах.

Технические характеристики

• Высота кабеленесущей системы: 50 мм - совместима с лотками того же габарита;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает прочность и устойчивость к деформациям;
• Защитное покрытие: оцинкование горячим способом по методу Сендзимира - равномерный, плотный слой цинка, защищающий от коррозии;
• Тип соединения: винтовой разъём - позволяет фиксировать пластину болтами без сварки;
• Исполнение: продольный соединитель - работает вдоль оси лотка, не перекрывает ширину канала;
• Цвет: серый - соответствует цвету основных компонентов системы КМ-профиль;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до определённого уровня;
• Климатическое исполнение: У1/УХЛ1 - рассчитана на работу в условиях сухих и умеренно влажных помещений, согласно ГОСТ 15150-69.

Совместимость и монтаж

Пластина соединительная для борта 50 мм КМ-профиль совместима исключительно с лотками серии КМ-профиль высотой 50 мм. Для установки требуется выровнять торцы двух секций, совместить отверстия и затянуть болты через предусмотренные технологические проёмы. Монтаж выполняется без предварительной подготовки - изделие уже собрано и готово к применению. Не требует сварки, клепки или специальных инструментов - достаточно обычного шлицевого или крестового ключа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Обеспечивает огнестойкость в рамках нормативов для металлических кабельных систем. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Сертификаты качества доступны у производителя - рекомендуется проверять документацию перед крупными заказами.

Преимущества

• Готовое решение - не нуждается в сборке, экономит время на монтаже;
• Высокая долговечность благодаря термически обработанному цинковому слою;
• Электрическая проводимость корпуса - создаёт единый потенциал всей трассы, что важно для защиты от помех и заземления;
• Поддерживает стандартизированную систему - легко заменяема и дополняема другими элементами серии PLUS;
• Не препятствует прокладке кабелей - сохраняет свободный проход по всей длине лотка.

Ограничения применения

Пластина соединительная для борта 50 мм КМ-профиль не предназначена для внешних установок, особенно в агрессивных средах: повышенной влажности, химических паров, солевых туманов, частых температурных колебаний. Не следует использовать в помещениях с постоянным попаданием воды или в сырых подвалах без дополнительной герметизации. Также несовместима с лотками других производителей или с высотой борта отличной от 50 мм.

Примеры использования

• Соединение двух прямых участков кабельного лотка в цехе на заводе;
• Формирование стыка между вертикальным и горизонтальным каналом в серверной комнате;
• Замыкание контура трассы вокруг оборудования в распределительном щите;
• Обустройство ответвлений в административных зданиях при прокладке силовых и сигнальных кабелей.

Практические советы

• Перед монтажом убедитесь, что торцы лотков идеально совпадают по уровню - иначе возможен перекос и плохой контакт;
• Затягивайте болты равномерно, чтобы не повредить оцинкованное покрытие; используйте пружинные шайбы при необходимости;
• Проверьте соответствие артикулов: sp1plus и pl1028 - это один и тот же продукт, просто разные номера в каталогах;
• Для длительной службы в условиях повышенной запылённости периодически протирайте поверхность пластины - даже оцинковка не защищает полностью от механического износа;
• Если требуется перемещаемая трасса - учтите, что винтовые соединения менее удобны для быстрого демонтажа, чем фланцевые.
