Комплект шарнирного соединения h=50мм EKF - o5010k

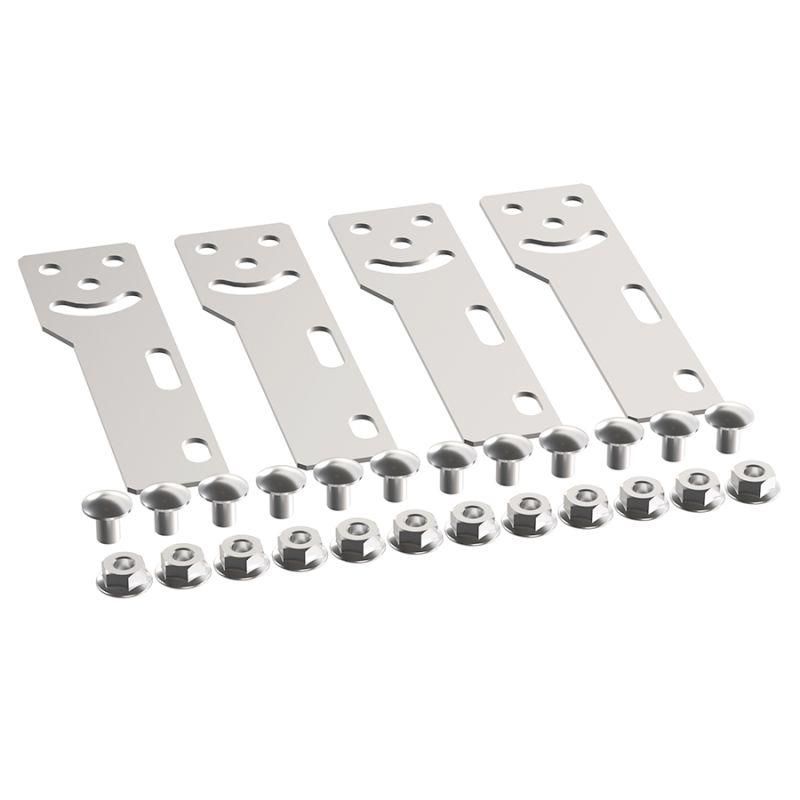

Комплект шарнирного соединения EKF o5010k - это надежный угловой и продольный соединитель для кабельных лотков из оцинкованной стали, обеспечивающий гибкую сборку трасс с высотой профиля 50 мм. Подходит для промышленных, коммерческих и жилых объектов, где требуется прочная и долговечная кабельная система.

Назначение и область применения

Комплект шарнирного соединения EKF o5010k предназначен для соединения секций кабельных лотков типа T-Line под углом или вдоль одной оси. Он используется там, где необходимо изменить направление трассы - например, при поворотах на 90°, переходах между стенами, потолком и полом, или при обходе препятствий. Применяется в системах прокладки силовых и слаботочных кабелей на объектах промышленного, офисного, жилищного и муниципального строительства.

Технические характеристики

• Высота профиля: 50 мм - соответствует стандартным лоткам EKF-Line и PROxima;
• Материал: сталь с оцинковкой горячим способом по методу Сендзимира - обеспечивает устойчивость к коррозии даже в агрессивных средах;
• Толщина материала: 0,8 мм - достаточна для механической прочности при нагрузках и монтаже;
• Тип соединения: винтовой разъем - быстрая фиксация без сварки, доступна последующая демонтаж;
• Цвет: 7035 RAL - серый матовый, совместим с цветом остальных компонентов системы EKF;
• Гарантийный срок: 36 месяцев - подтверждает соответствие требованиям к долговечности.

Совместимость и монтаж

Комплект шарнирного соединения EKF o5010k совместим со всеми лотками серии T-Line (перфорированными и неперфорированными, с крышкой и без нее). Монтаж выполняется вручную: соединяемые участки лотка вставляются в корпус соединителя и фиксируются болтами через предварительно просверленные отверстия. Нет необходимости в специальных инструментах - достаточно отвертки или ключа на 10–13 мм. Соединитель рассчитан на установку как на вертикальных, так и на горизонтальных участках трассы.

Преимущества

• Оцинковка по методу Сендзимира гарантирует равномерное покрытие и длительную защиту от ржавчины - особенно важно в помещениях с повышенной влажностью;
• Винтовой механизм позволяет легко разбирать и переустанавливать соединение при модификации трассы;
• Форма “угловой/продольный” заменяет два отдельных элемента - экономит место и время при сборке;
• Производство в России - контроль качества и соответствие ГОСТ и техническим условиям EKF.

Ограничения применения

Не применяется для лотков других производителей, если их габариты отличаются от 50 мм. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, химически активных паров или в зонах с частыми ударными нагрузками - для таких задач требуются усиленные решения. Также не предназначен для работы в качестве опоры - он лишь соединяет уже установленные лотки.

Примеры использования

• Переход кабельной трассы с потолка на вертикальную стену в административном здании;
• Обход колонны или трубопровода в цехе с помощью поворота на 90°;
• Соединение двух прямых участков лотка в длинной трассе, где нужна компенсация температурного расширения;
• Разветвление кабельной сети в серверной комнате с использованием нескольких угловых соединений.

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна точно соответствовать 50 мм; если есть люфт, используйте прокладки или регулируемые кронштейны;
• Затягивайте винты равномерно, чтобы не деформировать тонкий металл (0,8 мм);
• При монтаже на вертикальных участках обязательно закрепите лоток дополнительными подвесами рядом с соединителем - это снижает нагрузку на винтовое соединение;
• Для удобства сборки можно заранее собрать несколько соединений на земле, затем поднимать готовый участок трассы.
