Соединительная пластина изменяемая для борта 50 мм "ПЛЮС" | SP1NLplus КМ-профиль PL2147

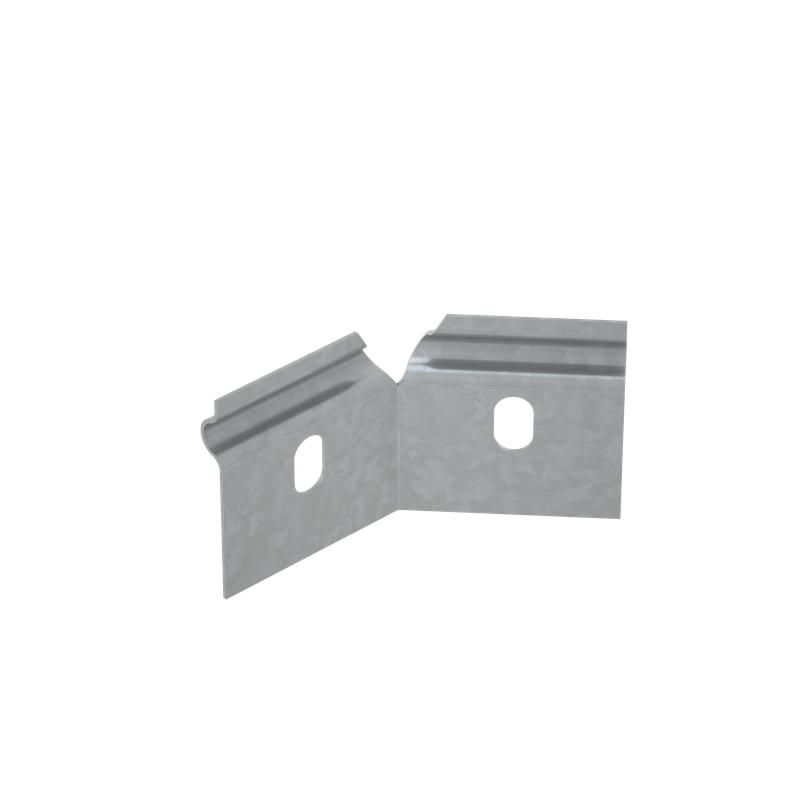

Соединительная пластина изменяемая для борта 50 мм ПЛЮС КМ-профиль - это надёжный элемент для соединения секций кабельных лотков с высотой борта 50 мм, позволяющий выполнять горизонтальные повороты трассы без дополнительной сборки. Продукт создан для промышленных и коммерческих объектов, где требуется гибкая и долговечная система кабельной организации. Артикулы pl2147 и sp1nlplus соответствуют серии PLUS от производителя КМ-Профиля.

Назначение и область применения

Соединительная пластина изменяемая для борта 50 мм ПЛЮС КМ-профиль используется для соединения двух параллельных участков кабельных лотков в местах, где необходимо изменить направление трассы по горизонтали. Подходит для систем с одинаковым типом окончания бортов - например, при переходе между прямыми участками или при формировании угловых маршрутов. Применяется в помещениях с контролируемым микроклиматом: производственные цеха, офисные здания, торговые комплексы, серверные комнаты. Не предназначен для открытых площадок или агрессивных сред с повышенной влажностью, химическими выбросами или перепадами температур.

Технические характеристики

• Тип изделия: пластина соединительная изменяемая
• Высота борта лотка: 50 мм
• Материал: сталь оцинкованная толщиной 0,8 мм
• Покрытие: оцинкование по методу Сендзимира - равномерное, плотное, устойчивое к механическому воздействию
• Тип соединения: винтовой разъём - позволяет фиксировать пластину болтами без сварки
• Исполнение: угловое соединение с возможностью горизонтального поворота
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с нормальным или умеренно влажным воздухом
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных тепловых нагрузках

Совместимость и монтаж

Пластина совместима исключительно с кабельными лотками серии КМ-Профиля с высотой борта 50 мм. Для установки требуется наличие стандартных отверстий под крепёж на торцах лотков. Монтаж выполняется вручную: выравниваются два лотка, пластина устанавливается поверх них, затем затягиваются болты через предусмотренные отверстия. Горизонтальный шарнир обеспечивает свободный угол поворота до +-15°, что позволяет легко адаптировать трассу под реальное расположение оборудования. Не требует специальных инструментов - достаточно обычного ключа или отвертки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость в условиях внутренней среды. Огнестойкость подтверждается материалом - сталь с покрытием не распространяет пламя и не выделяет токсичных веществ при нагреве. Сертификаты соответствия доступны у производителя КМ-Профиля.

Преимущества

• Не требует предварительной сборки - готов к применению сразу после доставки
• Обеспечивает жёсткую и герметичную связь между лотками без деформаций
• Горизонтальная свобода поворота снижает необходимость в дополнительных деталях (угольниках, переходниках)
• Оцинкованное покрытие защищает от коррозии даже при частом обслуживании
• Совместимость с другими элементами серии PLUS позволяет собирать комплексные трассы без замены комплектующих

Ограничения применения

• Не применяется вне помещений - не рассчитана на воздействие осадков, прямого UV-излучения или перепадов температур ниже -40C
• Не подходит для лотков с высотой борта отличной от 50 мм - несовместима с моделями 30 мм, 75 мм и выше
• Запрещён контакт с агрессивными жидкостями (кислоты, щёлочи, растворители) - покрытие не обеспечивает химическую стойкость
• Не рекомендуется использовать в помещениях с постоянной влажностью >90% - риск образования белого налёта на цинке

Примеры использования

• Соединение двух прямых участков лотков в цеху, где трубопроводы проходят под углом к основному маршруту
• Переход между лотками в распределительном щите при необходимости сместить трассу на 10–15°
• Формирование контура вокруг колонн или технологического оборудования в административном здании
• Решение задачи изменения направления трассы без демонтажа существующего участка

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг отверстий - иначе пластина не будет плотно прилегать
• Затягивайте болты равномерно, чередуя их по диагонали - так избежите перекоса и деформации
• Если трасса проходит рядом с источниками вибрации, используйте антивибрационные прокладки под головки болтов
• При длительной эксплуатации периодически проверяйте состояние оцинкованного слоя - при появлении белого налёта протрите сухой тканью, не используйте масла или смазки
• Сохраняйте запасные пластины - они часто используются при доработке проекта на этапе монтажа
